供应ZW20-12户外真空断路器,ZW20看门狗分界开关
| 价 格： | 面议 | |
| 型号/规格： | ZW20-12F/630-20 | |
| 品牌/商标： | 川龙电气 |
欢迎查阅由乐清市川龙电气有限公司为您提供的ZW20智能分界真空断路器信息。
一、分界开关简述
ZW20-12/630-20户外柱上分界开关看门狗真空断路器。
ZW20常见型号：
ZW20-12F/630(1000、1250)-20（25）
ZW20A-12/630(1000、1250)-20（25）
ZW20AF-12/630(1000、1250)-20（25）
ZW20B-12/630(1000、1250)-20（25）
ZW:户外真空断路器；20：设计序号；12：额定电压；F:智能分界；630(1000、1250)：为额定电流；20（25）：额定短路开断电流。
10kV架空配电线路T接支线路或终端用户，当前在开关进线侧线路发生故障或发生在用户开关内侧线路故障，其保护动作时限与变电站出线开关保护不匹配时，将会造成变电站出线开关跳闸。如故障性质是的，变电站重合将不会成功，那么一个中压用户界内的事故将使整条10kV配电线路停电，如若在T接支线路或终端用户处安装分界真空断路器，经过其实时检测线路实际故障（过流、短路、单相接地）情况，自动将故障切除，能有效解决配网中因一段线路或一台设备出现故障造成大面积停电带来的一系列管理问题，大大提高了供电管理效率。
主要适用于分支线路和终端用户作线路保护之用。真空断路器由真空灭弧室、弹簧机构、测量互感器和密封壳体组成。壳体内充有SF6气体（零气压值）作为绝缘介质，大大提高了电气安全性能。操作机构采用性能优良的第三代小型化弹簧操动机构，运用直动链条主传动和多级脱扣系统，动作更加可靠和稳定。主回路进出线轴套之间采用内收外张式表链结构，接触电阻小，载流性能强。本产品体积小，性能优良，免维护。
二、分界开关组成
ZW20F-12型高压户外分界开关主要由ZW20F-12型真空断路器本体,FDR控制器、外置电压互感器三大部分组成，三者通过航空插座及户外密封控制电缆进行电气连接。根据用户管理需求可增加就地遥控装置和操作软件（“GPRS”远程或“GSM”短xin）
三、分界开关主要功能
具有手动储能、手动分合闸、电动分合闸、遥控分合闸、过流保护、速断保护、接地保护、重合闸、自诊断、事件记录、历史故障查询、状态上传等功能。可以实现配电线路的自动化、全天候监控管理，非常适合大中用户和城乡配电网中使用。是未来智能电网系统中的必选配套产品
四、分界开关结构
断路器本体结构由绝缘系统、操作系统、导电系统、密封系统和测量系统组成。
►导电系统由进出线导电杆、导电夹、铜软连接和真空灭弧室组成，具有较强的载流能力，灭弧、开断性能均优于同类产品。
►本产品采用目前比较成熟的密封结构，转动部位与壳体接触处均采用开槽加密封圈和冲压成型槽的方式进行密封处理，以保证良好的气密性能。主回路及二次元器件，操作机构均密封在SF6气体（零表压）中，提高了开关元件的电气运行性能。
►本产品整机采用壳体内加冲SF6气体绝缘，大大提高了开关内部结构的电气安全性能。进出线套管采用环氧树脂和硅橡胶整体浇注，A、C相采取外张拐角式套管，增大了相间距，保证了良好的外绝缘，性能优良，是一种免维护产品。
►的测量系统由高精度电流互感器和零序互感器组成，本产品在A、C相进线端各配置了一只准确级为1级、变比200-600/5的电流互感器进行实时检测线路运行电流，以确保线路运行质量。在三相出线侧配置一只准确级为1级，20/1的零序互感器，他能检测出0.2A-6A区段的接地电流，具有良好的线性关系，确保监测数据的准确。
►断路器本体安装可采用柱上吊装或座装安装方式，安装方便、灵活，大大提高了安装方式选择的空间。分界控制器安装在断路器下方便于查看的地方，二次接线通过电缆与分界断路器连接。电源变压器(电压PT)可与断路器并排放置或放置在开关本体上方。
►本装置具有电动自动储能、手动储能、手动分合功能和电动分合功能。同时具有遥控分合闸功能，可满足不同用户的操作方式的需求。
►在箱体顶部安装有防爆装置，即使装置本体内部发生意外、放电、短路故障，也不会有高温气体或飞溅物泄漏出来。
五、使用环境条件
1、 周围空气温度：-40℃~+40℃；日温差：日温变化不大于25℃； 根据SF6气体物质性质，当环境温度在-40℃时，如箱体内部气压为0.05Mpa，此时SF6仍为气态，保证产品正常工作。(当环境温度-40℃，表压为0.05Mpa时，SF6液化点为-55℃；零表压，SF6液化点不会超过-60℃)。
2、 风速不大于35m/s；
3、 无易燃、baozha危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)和剧烈振动的场所。
4、 海拔：≤1000m；
5、 覆盖厚度：10mm；
6、 空气污秽程度：IV级；
7、 地zhen烈度：≤7度；
8、 电网中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。
在查阅以上信息过程中如果有什么疑问或者订购ZW20断路器请与我们确认产品型号、参数、尺寸等，请直接拨打热线电话0577-61737989或者24小时手机13616630771
更多ZW20分界真空断路器请登录www.zw20.net或zw20af-12.com
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 余桂林
- 电话：0577-61737989
- 传真：0577-61737989
- 手机：13616630771
- QQ ：

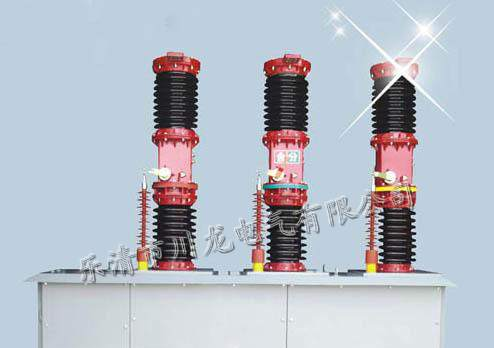

供应35KV户外高压真空断路器,ZW7-40.5/1600-31.5
信息内容：ZW7-40.5/1250-31.5 ZW7-40.5/1600-25 ZW7-40.5/1600-31.5 ZW7-40.5户外高压真空断路器系三相交流50Hz，额定电压为40.5KV的户外高压电器设备，附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸，也可手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。 ZW7-40.5型真空断路器，主要用于户外35KV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无baozha，使用寿命长，安装维护方便等特点。 2.2 工作原理 2.2.1 导电回路原理 电流通过上出线端子引至真空灭弧室静端及动端 , 通过软连接及电流互感器到下出线端子引出。 2.2.2 动作原理 电磁（或弹簧）操动机构带动连杆，使绝缘拉杆（见图 2 项 11 ）上下运动，带动拐臂 8 及拐臂 5 绕轴转动，使得导杆 7 上下运动，实现灭弧室动静触头进行合、分闸动作。 3 ．产品的吊运、安装调试和存放。 产品必须处于分闸、合闸弹簧均未储能...

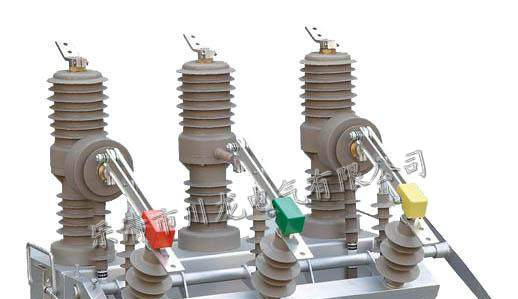

供应ZW32-12G/630-20带隔离高压真空断路器
