3W大功率LED紫灯/LED灯珠 紫光LED发光二极管
| 价 格： | 30.00 |
| 产品类型 | 发光二极管 | 品牌/商标 | 昭蓝 |
| 型号/规格 | ZL-HP-H-3PA | 结构 | 点接触型 |
| 材料 | 磷砷化镓(GaAsP) | 封装形式 | 功率型 |
| 封装材料 | 树脂封装 | 功率特性 | 大功率 |
| 频率特性 | 低频 | 发光颜色 | 紫外 |
| LED封装 | 无色透明(T) | 出光面特征 | 圆灯 |
| 发光强度角分布 | 标准型 | 反向电压VR | 5（V） |
| 正向直流电流IF | 0.35（A） |
产品尺寸图
外形尺寸（单位：mm）
注： 尺寸公差：±0.2mm
| |||
产品型号 | 发光颜色 | 胶体颜色 | 芯片材质 |
ZL-HP-H-3PA | 紫光 | 无色透明 | INGaN |
电性参数（Ta=25℃）
项目 | 代号 | 测试条件 | 最小值 | 值 | 单位 |
正向电压 | VF | IF=350mA | 3.4 | 4.2 | V |
逆向电压 | IR | YR=5V |
| 5 | uA |
光色参数值（Ta=25℃）
规格 | 项目 | 代号 | 测试条件 | 最小值 | 值 | 单位 |
| 光通量 | Φv | IF=750mA | 5 | 6 | lm |
参考波长 |
λp(nm) | IF=750mA | 395 | 400 | nm | |
半功率角 | 2θ1/2 | IF=750mA | 典型值：140 | Deg | ||
显色指数 | RA | IF=750mA |
| |||
极限参数值（Ta=25℃）
功耗PO (mW) | 峰值正向电流IFP (mA) | 正向电流IF (mA) | 反向电压VR (v) |
1000 | 700mA@0.01s/cycle | 750 | 5 |
使用温度要求
工作温度 | 储存温度 | 焊接温度 |
-20℃to+60℃ | -40℃to+80℃ | 280℃以下5秒 |
备注：
1. 较大功率的电脉冲会造成LED损坏，建议使用产品时戴防静电手腕或防静电手套，使用焊接工具需可靠接地；烙铁温度应符合焊接温度要求，建议使用恒温烙铁。
2. VF按0.3v分档，注意电压不能合并使用，以免电流不均。
3. 使用前请先确认是否低于上表中的极限参数值。
4. 产品测量光电参数值以本公司测量仪器为准.
5. 产品使用时必须加散热片进行有效散热。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张煦
- 电话：86 0755 82866112
- 传真：86 0755 22143190
- 手机：13538090039
- QQ ：

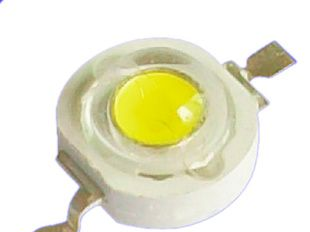

超亮1W大功率LED冷白光LED 70-80LM LED白灯
信息内容：产品类型 发光二极管 品牌/商标 昭蓝 型号/规格 ZL-HP-H80-1WA 结构 点接触型 材料 磷砷化镓(GaAsP) 封装形式 功率型 封装材料 树脂封装 功率特性 大功率 频率特性 低频 发光颜色 白色 LED封装 无色透明(T) 出光面特征 圆灯 发光强度角分布 标准型 反向电压VR 5（V） 正向直流电流IF 0.35（A） 产品尺寸图 外形尺寸（单位：mm） 注： 尺寸公差：±0.2mm 产品型号 发光颜色 胶体颜色 芯片材质 ZL-HP-H30-1WA暖白光无色透明INGaN 电性参数（Ta=25℃）项目代号测试条件最小值值单位正向电压VFIF...

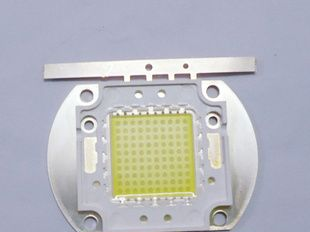

80W白光LED /LED白灯 面光源LED灯珠
