电流互感器LMZ1/LMZ2/LMZJ1-0.66 1500/5 100*10
| 价 格： | 45.90 | |
| 型号/规格： | LMZ1/LMZ2/LMZJ1-0.66 1500/5 100*10 | |
| 品牌/商标： | 上海上民 | |
| 环保类别： | 普通型 | |
| 主要用途： | | |
| 额定电流： | A | |
| 额定电压： | V | |
| 外形尺寸： | mm |
| 应用范围： | 测量 | 种类： | 电流互感器 |
| 品牌： | 上海上民 | 型号： | LMZ1/LMZ2/LMZJ1-0.66 1500/5 100*10 |
| 封装形式： | 功率电感 | 绕线形式： | 单层脱胎绕式 |
| 导磁体性质： | 铁芯 | 磁芯形状： | 工字形 |
| 工作频率： | 低频 | 安装方式： | 底板安装 |
| 骨架材料： | 塑料 | 品质因数Q： | 5 |
| 电感量： | 65MH | 允许误差： | 0.5 |
| 感抗XL： | 1（Ω） | 额定电流： | 5-6000（mA） |
| 分布电容： | 5（F） | 标称电压： | 220（V） |
dzsc/18/5536/18553648.jpg
dzsc/18/5536/18553648.jpg
dzsc/18/5536/18553648.jpg
（1）LMZ1-0.66/LMZJ1-0.66电流互感器简介：
LMZ1-0.66、LMZJ1-0.66型系列电流互感器为母线贯穿式树脂浇注绝缘全封闭式户内型产品，适用于额定频率为50Hz、额定电压为0.66kV及以下的电力系统中作电流、电能测量及继电保护用。
（2）主要技术参数:
dzsc/18/5536/18553648.jpg
（3）结构图：
dzsc/18/5536/18553648.jpg
选用要点
（1）额定 电流（一次侧）应为线路正常运行时负载的1.0～ 1.3倍。
（2）额定电压。应为0.5kV 或0.66kV。
（3）注意精度等级。若 用于测量，应选用精度等级0.5或0.2级；若负载 电流变化较大，或正常运行时负载电流低于电流 互感器一次侧额定电流30%，应选用0.5级。
（4）根据需要确定变比与匝数。
（5）型号规格选择。根据供电线路一次负荷 电流确定变比后，再根据实际安装情况确定型号 。
（6）额定容量的选择。电流互感 器二次额定容量要大于实际二次负载，实际二次 负载应为25～100%二次额定容量。容量决定二次 侧负载阻抗，负载阻抗又影响测量或控制精度。 负载阻抗主要受测量仪表和继电器线圈电阻、电 抗及接线接触电阻、二次连接导线电阻的影响。
订货需知
用户在订货时，需要提供以下信息
1、产品型号级窗口宽度；
2、额定电流比；
3、额定输出及相应准确级
例如：订货BH(SDH)-O.66型 窗口宽度为40mm，额定电流比200/5A、额定输出为5VA、准确级0.5级的互感器。
订货代号为：BH(SDH)-0.66,40|mm|200/5A 5VA 0.5级。
如有特殊要求时，可与厂家协商定制。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陆亮
- 电话：0577-15057778248
- 传真：-
- 手机：15057778248
- QQ ：
母排式电流互感器LMZ3/LMZ3(D)-0.66 600/5 40*10
信息内容：应用范围： 测量 种类： 电流互感器 品牌： 上海上民 型号： LMZ3/LMZ3(D)-0.66 600/5 40*10 封装形式： 功率电感 绕线形式： 单层脱胎绕式 导磁体性质： 铁芯 磁芯形状： 工字形 工作频率： 低频 安装方式： 底板安装 骨架材料： 塑料 品质因数Q： 5 电感量： 65MH 允许误差： 0.5 感抗XL： 1（Ω） 额定电流： 5-6000（mA） 分布电容： 5（F） 标称电压： 220（V） dzsc/18/5536/18553649.jpgdzsc/18/5536/18553649.jpgdzsc/18/5536/18553649.jpgdzsc/18/5536/18553649.jpgdzsc/18/5536/18553649.jpg（1）LMZ1-0.66/LMZJ1-0.66电流互感器简介： LMZ1-0.66、LMZJ1-0.66型系列电流互感器为母线贯穿式树脂浇注绝缘全封闭式户内型产品，适用于额定频率为50Hz、额定电压为0.66kV及以下的电力系统中作电流、电能测量及继电保护用。 （2）主要技术参数: dzsc/18/5536/18553649.jpg （3）结构图： dzsc/18/5536/18553649.jpg 选用要点 （1）额定 电流（一次侧）应为线路正常运行时负载的1.0～ 1.3倍。 （2）额定电压。应为0.5kV 或0.66kV。 （3）注意精度等级。若 用于测量，...

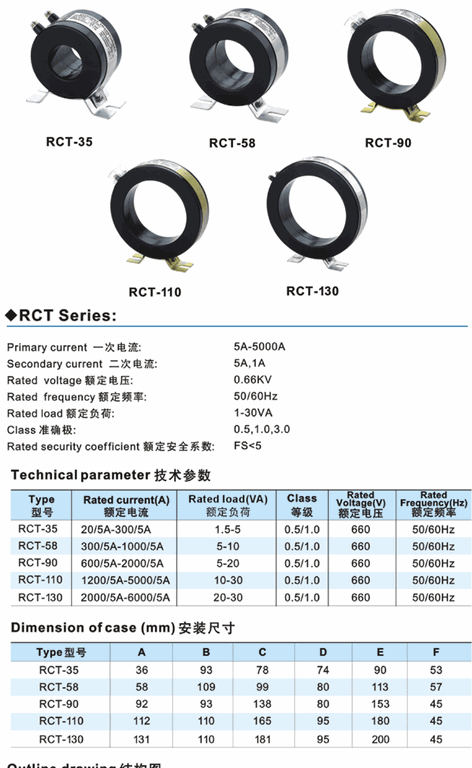

供应RCT型电流互感器 RCT-35 15-100/5
