供应LCR数字电桥
| 价 格： | 20000.00 | |
| 型号/规格： | JK2818 | |
| 品牌/商标： | 金科仪器 |
测试电平10mV～2V,10mv步进
达80次/s的测量速度
六位读数分辨率
内部自带直流偏置源
图形扫描分析功能
内建比较器,10档分选及计数功能
测试频率20Hz～1MHz具有8600个以上的测试频率
基本准确度0.1%
320×240点阵大型图形LCD显示
10点列表扫描测试功能
外置偏流源至40A(配置两台JK1775)
V、I测试信号电平监视功能
20组内部仪器设定可供储存/读取
多种通讯接口方便用户联机使用
全英文操作界面
简要说明:
JK2818高频自动元件分析仪其0.1%的基本精度、20Hz～1MHz的频率范围可以满足元件与材料绝大部分低压参数的测量要求，可广泛应用于诸如传声器、谐振器、电感器、陶瓷电容器、液晶显示器、变容二极管、变压器等进行诸多电气性能的分析及低ESR电容器和高Q电感器的测量。
JK2818高频自动元件分析仪产品超高速的测试速度使其特别适用于自动生产线的点检机，压电器件的频率响应曲线分析等等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。JK2818型产品以其卓越的性能可以实现商业标准和军用标准如IEC和MIL标准的各种测试。
技术规格:
| LCR测量参数 | C, L, R,Z,Y,X,B, G, D, Q, θ,DCR | ||||||||||||||||||||
| 测试频率 | 20 Hz～1MHz,10mHz步进 | ||||||||||||||||||||
| 测试电平范围 |
f ≤ 1MHz 10mV～5V,±(10%+10mV) f＞1MHz 10mV～1V,±(20%+10mV)恒电平到5V | ||||||||||||||||||||
| 输出阻抗 | 25Ω 50Ω, 100Ω | ||||||||||||||||||||
| 基本准确度 | 0.1% | ||||||||||||||||||||
| 测量速度或测试时间 |
快速:80次/s（f﹥30KHz）,100次/s（f﹥1KHz） 中速: 25次/s, 慢速: 5次/s | ||||||||||||||||||||
| 等效电路 | 串联方式, 并联方式 | ||||||||||||||||||||
| 量程方式 | 自动, 保持 | ||||||||||||||||||||
| 触发方式 | 内部, 手动, 外部，总线 | ||||||||||||||||||||
| 平均次数 | 1-80 | ||||||||||||||||||||
| 清零功能 | 开路 / 短路扫频清零 ，负载校准 | ||||||||||||||||||||
| 内部直流偏置源 |
电压模式:-5V ～ +5V, ±（10%+10mV）, 1mV步进, 电流模式（内阻为50Ω）:-100mA ～ +100mA, ±（10%+0.2mA）,20uA步进 | ||||||||||||||||||||
| 比较器功能 | 十档：（九档合格，一档不合格），另有一个附属档 | ||||||||||||||||||||
| 存储器 | 可保存20组仪器设定值 | ||||||||||||||||||||
| 接口 | RS232C，HANDLER， | ||||||||||||||||||||
|
| ||||||||||||||||||||
| 列表扫描 | 10点列表扫描 | ||||||||||||||||||||
| 显示器 | 320×240点阵大型图形LCD | ||||||||||||||||||||
| 测试端 | 5端法 | ||||||||||||||||||||
| 显示方式 | 直读, ΔABS, Δ%, V/I(电压/电流监示) , 档号及档计数 |
广泛的测量对象：
无源元件：电容器、电感器、磁芯、电阻器、变压器、芯片组件和网络元件等的阻抗参数测量。
半导体元件：电容器、电感器、磁芯、电阻器、变压器、芯片组件和网络元件等的阻抗参数测量。
其它元件：印制电路板、继电器、开关、电缆、电池等的阻抗评估。
介质材料：塑料、陶瓷和其它材料的介电常数的损耗角评估。
磁性材料：铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估。
半导体材料：半导体材料的介电常数,导电率和C-V特性。
液晶材料：液晶单元的介电子常数、弹性常数等C-V特性。
多种元件、材料特性测量能力
揭示电感器件的多种特性
JK2818高频自动元件分析仪卓越的性能和20Hz-1 MHz的测试频宽可以地分析磁性材料、电感器件的性能。使用JK10301选件的100mA DC的偏置电流可以测量高频电感器件、通讯变压器，滤波器的小电流叠加性能。使用JK1775电流叠加装置，可使偏置电流达40A以分析高功率、大电流电感器件。
的陶瓷电容测量
1kHz和1MHz是陶瓷材料和电容器的主要测试频率。陶瓷电容器具有低损耗值的特征，同时其容量、损耗施加之交流信号会产生明显的变化。仪器具有宽频测试能力并可提供良好的准确度，六位分辨率和自动电平控制（ALC）功能等，中以满足陶瓷材料和电容器可靠、准确的测试需要。
液晶单元的电容特性测量
电容－电压（C－Vac)特性是评价液晶材料性能的主要方法，常规仪器测量液晶单元的C－Vac特性遇到一个问题是测试电压不够。使用JK10301选件可提供分辨率为1%及达20Vms的可编程测试信号电平，使它能在条件下进行液晶材料的电容特性测量。
半导体材料和元件的测量
进行MOS型半导体制造工艺评价时，需要氧化层电容和衬底杂质密度这些参数，这些可从C－Vdc特性的测量结果推导出来。
20HZ－1MHz的测量频宽及高达40VDC的可编程偏置电压方可方便地完成C-VDC特性的测量。
为了测试晶圆上的半导体器件，需要延伸电缆和探头，仪器的2m/4m延伸电缆选件可将电缆延伸的误差降至最小。各种二极管、三机管、MOS管的分布电窜也是本仪器的测试内容。
适应多种领域的测试需要 提高生产效率
JK2818高频自动元件分析仪 30次/秒的测试速度可满足大多数生产场合高效测试的需要，从而提高生产厂的产能。内建比较器、电缆长度补偿、Handler接口可方便地用于自动测试系统。
应用广泛的品质检验手段 仪器具备的20Hz-1MHz的频宽及5mVms-20ms的信号电平范围可满足绝大多数元件的检测需要。
JK10301及JK1775的配置解决了器件直流偏置测量的要求。提供径向、轴向、SMD元件的多种测试夹具配置。
用户友好的操作界面简化的前面板操作
仪器配置的320x240点阵的LCD显示器使操作者可清晰地观察测量结果，各种设定状态一目了然，交互式软键大大简化了仪器操作。
非易失性存储器以保存多种仪器设置
JK2818高频自动元件分析仪提供有内部非易失性存储器可保存20组仪器测量设置， 灵活的数据通讯方式 JK2818高频自动元件分析仪为多机通讯并组成自动测试系统提供了可能，同时，仪器还提供了低成本的RS232C串行通讯方式以方便地与计算机进行远程通讯。
| 比较器功能 | |||
| 比较器 |
测量的参数值可以分选为10档 测量得出的副参数也可以比较输出IN/OUT信号 | ||
| 计数值 | 0 — 999999 | ||
| 列表扫描比较 | 扫描列表中的每个点都可以输出HIGH/IN/LOW信号 | ||
| 输入保护 | |||
|
当充电的电容连上测试端时，内部保护电路工作。 可以保护的电容电压可以由下式推出： where: Vmax ≤200V C is in Farads | |||
| 其他功能 | |||
| 存储功能 | 外部非易失存储器可以保存20个仪器的设置文件 | ||
| RS232C | 所有的仪器控制参数，测量值，比较值和扫描列表都可以通过RS232C实现多机通讯或对PC通讯。 | ||
| 选件 | |||
| JK10301 | 功率放大/直流偏置 增加交流信号到 20Vrms / 0.2Arms. 扩展直流偏置范围到 ±40V DC. | ||
| JK10401 | 2m / 4m 测试线选件 扩展测试线的长度，增加2m或4m。 | ||
| JK10202 |
Handler 接口 输入的9对上下限值可以分选10档的L、C或|Z|值。 Handler提供与自动分选机相连的接口。所有的信号都是单独的。 | ||
| 准确度（细节请查看操作手册） | |||
| 测试环境 | 热机时间 | ≥30 分钟 | |
| 环境温度 | 23±5ºC | ||
| 测试信号电平 | 0.3Vrms – 1Vrms | ||
| 清零 | 开路 和 短路 | ||
| 测试线长度 | 0 m | ||
| |Z|, |Y|, L, C, R, X, G, B |
±[A+(Ka+Kb+Kc)×100] (% of reading) 1. A 是图1和2中的基本准确度因子 2. Ka and Kb 是阻抗比例因子 Ka 用于阻抗低于 500Ω Kb 用于阻抗高于 500Ω. 3. Kc 是差值校准值. 直接修正频率时 Kc=0 其他频率时 Kc=0.0003 4. C, L, B 测量时 D ≤ 0.1 R, G 测量时 Q ≤ 0.1 | ||
| D |
±[Ae/100] (D的值) 当 A=[A+(Ka+Kb+Kc)×100] | ||
| Q (When Qx×De<0.1) | 当, Qx 符合 Qvalue时 De 是 D 的度 | ||
| θ | DEG | ±[Ae/100] (degress 值) | |
| RAD | ±[(180/π)×(Ae/100)] (degress 值) | ||
| 工作温度, 湿度 | 0℃ — 40℃, ≤90% RH |
| 电源要求 | 198 V — 242 V AC,99 V-121 V AC 47.5 Hz — 63 Hz |
| 功耗 | ≤100 VA |
| 尺寸(W×H×D) | 430 mm×185 mm×300 mm |
| 重量 | 8.5 kg Approx |
频率响应分析仪 1MHz精密LCR数字电桥
- 所属城市：江苏 常州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吴小昌
- 电话：0519-85396285
- 传真：0519-85565067
- 手机：13912349558
- QQ ：
供应金科-程控耐压绝缘测试仪
信息内容：程控耐压测试仪 程控耐压绝缘测试仪 交直流耐压绝缘测试仪 7110耐压测试仪 7122耐压绝缘测试仪 深圳程控耐压绝缘测试仪 上海程控耐压绝缘测试仪 常州程控耐压绝缘测试仪 程控耐压绝缘测试仪价格 程控耐压绝缘测试仪销售 程控耐压绝缘测试仪参数 程控耐压绝缘测试仪报价 JK7122型 耐压绝缘电阻 测试仪 AC：0—5kV/12mA； DC：0—6kV/5mA； IR：1MΩ—1000MΩ/0.1—1kV； 测试/缓升/延时判定时间：0/0.1/0——999.9秒。 背光式液晶显示，5组程式组，软件校准，接口信号。 程控耐压绝缘测试仪 性能特点 ■ 电压按时间梯度上升，寻找分析击穿点 ■ 电流上下限设定 ■ 前面板软件校正 ■ LCD液晶显示、菜单引导操作 ■ 具有电弧侦测功能（1-9级）...

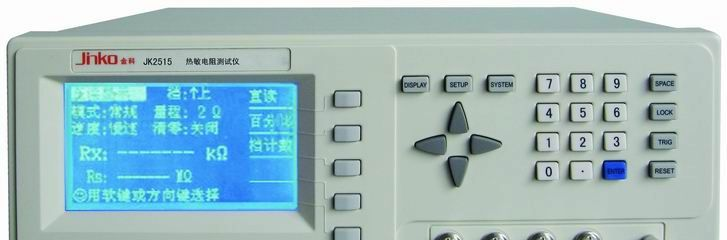

供应JK2515热敏电阻测试仪
