深圳市三资半导体有限公司供应IC|电源IC|ICCR6235|电源ICCR6235|电源ICCR6235价格

供应CR6235T直插现货|CR6235T直插现货|CR6235T现货|CR6235T贴片出货CR电源IC一级代理商三资电子|CR民展代理商三资电子科技电源IC一级代理商,电源IC现货代理商,CR6224 CR6228 CR6229 CR6221 CR6235 CR6236 CR6238原装现货供应:)地址:深圳市福田区中航路国利大厦1310室(本公司只售原装现货,可接受上门看货)
PWM控制IC+内置MOS管电源IC:CR6235T.价格,CR6235T质量 CR6235T全新原装现货.由三资电子供应

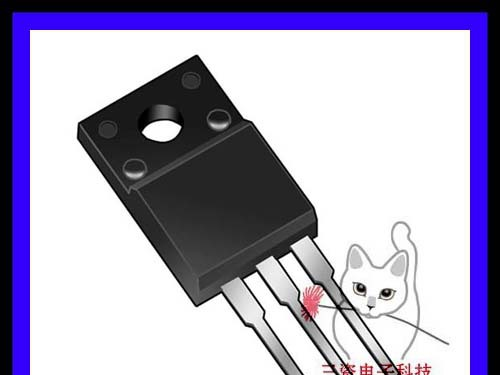

产品图片：

dzsc/18/5497/18549720.jpg
CR6235S 5W系列方案解析

 『1』 CR6235S芯片介绍：

1．  CR6235S采用原边PWM控制模式，无需光耦和TL431，电路更简单，外围元件少.

2．  高压264V输入时，待机功耗在0.25W以下.

3．  平均效率可满足能源之星五等级要求.

4．  内置软启动电路,可减小开机过冲,降低MOS应力.

5．  芯片外部可进行线损补偿调整，应用范围更广.

6．  频率抖动功能,使其具有更好的EMI特性.

7．  具有OCP,OVP,SCP等多种保护功能,故障解除后可自动恢复输出.

 『2』 电性能规格：

1．  输入特性

交流输入标称电压：AC100V~240V

交流输入电压范围：AC90V~264V

交流输入标称频率：50Hz/60Hz

交流输入频率范围：47Hz~63Hz

交流输入电流：0.15A.max

2．  输出特性

系列机输出电压及电流：

①   5V*1A

②   9V*0.5A

③   12V*0.4A

电压容差：±5%

3．  性能说明

输出功率：5W

待机功耗：69%@典型线压-24AWG&1.5M

②  9V*0.5A---> 72%@典型线压-24AWG&1.5M

③  12V*0.4A--->73%@典型线压-24AWG&1.5M

      线性调整率：±1%

      负载调整率：±5%

输出纹波：

①  5V*1A---<60mVpp

②  9V*0.5A---<90mVpp

③  12V*0.4A---<120mVpp

      关机保持时间：10Ms min@100Vac/60Hz满载

      开机启动时间：2Sec max@100Vac/60Hz满载

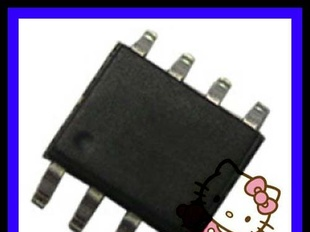

 产品图片：

 『3』 应用领域：

1．  恒流充电器

例如手机充电器，锂电池充电器，小型铅蓄电池充电器等Charger。

2．  恒压适配器

例如数码相框适配器，路由器适配器等数码电子产品及网络设备供电电源。

 『4』 安全特性：

1．　　静电：

适配器可承受接触放电8KV、空间放电15KV不被损坏。

2．              雷击：

适配器及开放式电源可承受共模4KV、差模2KV不被损坏。



注:了解更多相关产品资料如原理图.BOM.设计指导书.方案优化要点,请直接联系我们索取!

深圳市三资电子科技有限公司（索森美半导体－华南地区总代理）是一家经营半导体电子元件公司，成立于2005年，公司拥有一批经验丰富，技术力量雄厚的技术人才，并有大量库存现货，能为不同的客户提供各种配套服务。 现代理经销国内外多家名厂产品 经营各种场效应管、肖特基、快恢复、电源管理IC、稳压IC、DIP/SMD系列，品质保证，信誉。 产品广泛应用于： ＜1＞电源类产品：开关电源（如：充电器、逆变转换、转向灯、节能灯等）、不间断电源UPS、电源转换器AC/DC、DC/DC、手机充电器等 ＜2＞消费电子类产品：音响、DVD/VCD、DVD刻录机、机顶盒、MP3等 ＜3＞汽车电子类产品：HID安定器、汽车音响、车载DVD、汽车导航系统、汽车防盗器等 三资的核心是：资源、智慧、资本。 三资的观念是：资源用智慧放大，资本用智慧优化。追求“聚为合、合为赢、赢得共赢”的境界，欢迎广大志同道合的朋友加入合作！ 公司产品质量保证：　公司只做全新原装正品　！！ 优势品牌： SOURCESEMI CR/PR 美国IPS Magnachip FAIRCHILD IR ST TRUESEMI FAIRCARD MHCHXM POWER-RAIL PANJIT MOSPEC LT YS等
