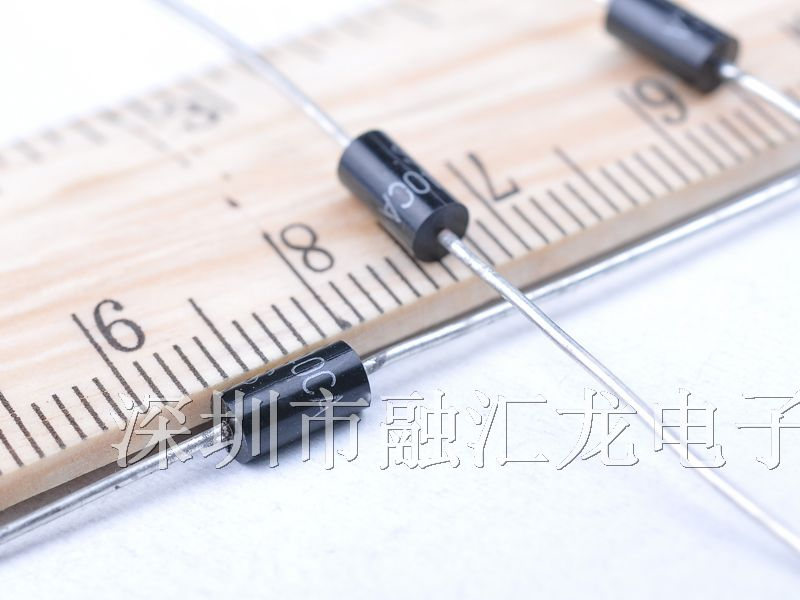

供应TVS瞬态抑制二极管P6KE6.8A/CA
| 价 格： | 0.01 | |
| 型号/规格： | P6KE6.8A/CA | |
| 品牌/商标： | RHL | |
| 封装形式： | DO-15 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 盒带编带包装 | |
| 功率特性： | 大功率 | |
| 频率特性： | 高频 | |
| 整流电流： | A | |
| 反向电压： | V |
我司主要生产TVS二极管，MOV压敏电阻，气体放电管，压敏电阻，自恢复保险丝。
TVS管的选取
计算选取时应注意以下几点：
① TVS额定反向关断电压VWM应大于或等于被保护电路的工作电压。
② 最小击穿电压VBR=VWM/KBR (其中，KBR=0.8～0.9)。
③ TVS的箝位电压VC应小于被保护电路的损坏电压，即VC=KC×VBR (其中，KC=1.3)。
④ 在规定的脉冲持续时间内，TVS的峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉冲功率。在确定了箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流。
TVS管的作用
TVS管是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件免受各种浪涌脉冲的损坏。由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压较易控制、无损坏极限、体积小等优点，目前已广泛应用于计算机系统、通信设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪声的抑制等各个领域。
TVS管与压敏电阻器的比较
目前，国内不少需进行浪涌保护的设备上使用的是压敏电阻器。TVS管一般用于电快速瞬变脉冲群的防护，其特性比压敏电阻器优越得多，具体特性参数的比较表5所列。
表5 TVS管与压敏电阻器的比较
