供应SLA-S-112DM一组常开 30A小型大功率继电器

价格：		面议
型号/规格：		SLA-S-112DM,SLA-S-124DM,SLA-S-148DM
品牌/商标：		SANYOU

详细介绍
企业详情

30A 小型大功率继电器

SLA (T90) PC Board Relay

■FEATURES 特点 ·Designed for the Appliance InduSTry and HeATIng, 　VenTIlating and Air-CONditioning 　适用于工业器械,加热器和通讯装置等负载 ·Switching Capacity up to 30A 　30A 触点切换能力

■COIL RATING(at 20℃)　线圈参数

Nominal Voltage (VDC) 额定电压	Coil Resistance (Ω±10%) 线圈电阻	Nominal Current (mA) 耗电流	Pick-Up Voltage (VDC) 吸合电压	Drop-Out Voltage (VDC) 释放电压	Maximum Allowable Voltage(VDC) 过载电压	Power(W) CoNSumption 线圈功率
5	27	185	3.75	0.5	5.5	0.93
6	40	150	4.50	0.6	6.6	0.90
9	97	93	6.75	0.9	9.9	0.84
12	155	77	9.00	1.2	13.2	0.93
24	660	36	18.00	2.4	26.4	0.87
48	2560	18	36.00	4.8	52.8	0.97

SPECIFICATIONS　规格表

Model No. 型号		SLA
Contact Arrangement 触点形式		1 Form A	1 Form C
Contact Material 触点材质		AgCdO
Contact Rating 触点负载	Resistive Load	30A 240VAC/28VDC	NO-20A 240VAC/28VDC NC-15A 240VAC/28VDC
	Motor Load	2HP 240VAC 1HP 120VAC	NO:2HP 240VAC 　　1HP 120VAC NC:1/2HP 240VAC 　　1/4HP 120VAC
Contact Resistance 接触电阻		Max.100m Ω (initial)
Max.Switching Current 开关电流		30A	20A
Max.Switching Voltage 开关电压		240VAC,110VDC
Min.Switching Load 最小开关负载		1A 5VDC, or 12VDC
Insulation Resistance 绝缘电阻		Min.1000M Ω at 500VDC
Dielectric Strength 介质耐压 Between Coil ＆ Contact 线圈与触点间 Between Contacts 触点组之间		1500VAC 50HZ/60 HZ (1 minute) 1500VAC 50HZ/60 HZ (1 minute)
Operate Time 动作时间		Max.15mSec.
Release Time 释放时间		Max.10mSec.
Ambient Temperature 环境温度		-55 ℃ ~+85 ℃
Vibration Resistance(Endurance) 振动		1.0mm D.A. 10-55HZ
Shock Resistance 冲击		Unerror 10G
Mechanical Life 机械寿命		1×10⁷ operations (at no load)
Electrical Life 电气寿命		1×10⁵ operations (at rated load)
Weight 重量		Approx.20g(Open type ),25g(Sealed type )

dzsc/18/5406/18540695.jpg

深圳市福田区广辉电经营部

公司信息未核实

所属城市：广东深圳
[联系时请说明来自维库仪器仪表网]
联系人： 陈树辉
电话：0755-82534577/13076512089
传真：0755-82534577
手机：13686868407
QQ ：

公司相关产品

供应AXK6F30347YG板对板连接器30pin 0.5mm间距插头

信息内容：

插头(组合高度1.5mm・2.0mm・2.5mm ) dzsc/18/5432/18543246.jpg 外形尺寸图: dzsc/18/5432/18543246.jpg 规格详细: 项目内容订货产品号 AXK6F30347YG 特点实现了超低高度1.5mm高耐冲击性的波纹型触点构造。 Family Name(Head of product No.) AXK6F 插座/插头插头连接器型基板对基板、基板对FPC 制品供给状态批量生产应用手机，DSC，DVC，便携式信息终端等，小型便携式设备端子间距(mm) 0.5 芯数(芯) 30 增强焊接性能装置(有无) 无定位支柱无本体长度(L mm) 10.5 本体宽度(W mm) 2.5 本体高度(H mm) 1.25 PIN脚尺寸(D mm) 3.3 基板推荐加工尺寸宽度(mm) 4.3 组合高度(mm) 1.5mm/2.0mm 材质(成形树脂名) 耐热性树脂(UL94V-0) 材质(端子/金属端子) 铜合金表面处理材质(端子/金属端子) 底层电镀Ni,表层电镀Au 额定电流 0.5 绝缘电阻 (min,MΩ) 1000 耐电压(VAC) 150 接触电阻 (max,mΩ) 90 插拔寿命(次) 50 包装方式包装卷带、塑料卷盘包装包装数量内箱(1卷盘) 2000个(1卷盘) 窄间距连接器系列: dzsc/18/54...

详细内容>>

供应AXK5F30547YG板对板连接器30pin 0.5mm间距插座

信息内容：

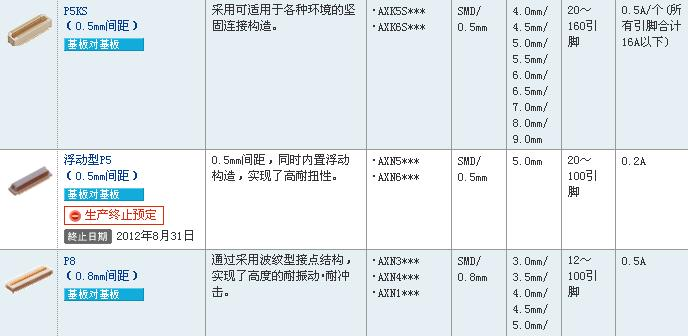

插座(组合高度1.5mm・2.0mm・2.5mm ) dzsc/18/5432/18543247.jpg 外形尺寸图: dzsc/18/5432/18543247.jpg 规格详细: 项目内容订货产品号 AXK5F30547YG 特点实现了超低高度1.5mm高耐冲击性的波纹型触点构造。 Family Name(Head of product No.) AXK5F 插座/插头插座连接器型基板对基板、基板对FPC 制品供给状态批量生产应用手机，DSC，DVC，便携式信息终端等，小型便携式设备端子间距(mm) 0.5 芯数(芯) 30 增强焊接性能装置(有无) 无定位支柱无本体长度(L mm) 10.5 本体宽度(W mm) 4.8 本体高度(H mm) 1.85 PIN脚尺寸(D mm) 5.8 基板推荐加工尺寸宽度(mm) 6.8 组合高度(mm) 2.0mm/2.5mm 材质(成形树脂名) 耐热性树脂(UL94V-0) 材质(端子/金属端子) 铜合金表面处理材质(端子/金属端子) 底层电镀Ni,表层电镀Au 额定电流 0.5 绝缘电阻 (min,MΩ) 1000 耐电压(VAC) 150 接触电阻 (max,mΩ) 90 插拔寿命(次) 50 包装方式包装卷带、塑料卷盘包装包装数量内箱(1卷盘) 2000个(1卷盘) 窄间距连接器系列: dzsc/18/54...
