供应J44H法兰角式截止阀

价格：		100.00
型号/规格：		J44H
品牌/商标：		欣达

详细介绍
企业详情

J44H法兰角式截止阀

产品详细:

■产品简介:

截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现以后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时，在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减小。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化组”曾规定，截止阀的流向，一律采用自上而下。截止阀开启时，阀瓣的开启高度，为公称直径的25％～30％时，流量已达到，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

■技术参数:

设计与制造符合中国国家标准
1、基本结构形式：角式
2、公称压力：PN1.6-4.0(MPa)
3、公称通径：DN15-300（mm）

■性能指标：

遵循规范	STANDARD
设计与制造	GB12233/GB 12235
结构长度	GB 12221/JB96（长系列）
结构长度	GB78/JB79（GB、HG、SH）
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T12252

■主要外形尺寸：

1.6MPa主要连接尺寸

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	2^1/4	95/105	135	100	78	2	18	4-φ18	140	260	290	12
40	2^1/2	100/115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	115/125	160	125	100	2	20	4-φ18	160	300	335	19
65	2^1/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155

上海欣达阀门有限公司

公司信息未核实

所属城市：上海上海市
[联系时请说明来自维库仪器仪表网]
联系人： 赵先生
电话：021-31261031
传真：-
手机：15900903320
QQ ：

公司相关产品

供应JZF-T高压截止阀

信息内容：

JZF-T型高压截止阀型号说明dzsc/18/5401/18540105.jpg① 产品代号：JZF截止阀② 结构形式：T型③ 公称通径：10、15、25mm技术参数阀体材料：1Cr18Ni9Ti工作压力：40MPa工作介质：液压油、水适用温度：-40～+120℃外形尺寸型号 L1 L2 H1 H2 H3 H4 □A D 2-M JZF-T10 16 36 28 16 80 124.1 40×40 Ф90 2-M22×1.5 JZF-T15 24 44 42 24 92 133.5 40×40 Ф90 2-M27×1.5 JZF-T20 27 52 50 27 119 167 50×50 Ф125 2-M39×1.5

详细内容>>

供应JZF-G液压截止阀

信息内容：

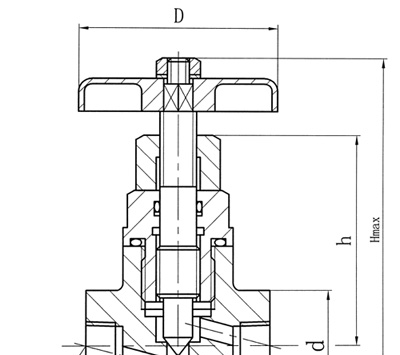

JZF-G液压截止阀型号说明dzsc/18/5401/18540108.jpg① 产品代号：JZF型截止阀② 连接方式：管式③ 公称通径：5、6mm④ 压力等级：70MPa外形尺寸 dzsc/18/5401/18540108.jpg 型号 Hmax h L D d D1 JZF-G06H 113.5 70 64 Ф65 □32 NPT1/2 JZF-G05H 98 57 50 Ф54 □30 NPT1/4
