供应TBC125LP系列霍尔电流传感器
| 价 格： | 面议 | |
| 型号/规格： | TBC125LP,TBC150LP,TBC200LP | |
| 品牌/商标： | KEN |
TBC-LP系列霍尔电流传感器
TBC-LP系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流.
|
电参数 |
|
TBC125LP |
TBC200LP |
|||
|
额定输入有效值电流 |
125 |
200 |
A | |
|
测量电流范围 |
375(±18V， 15Ω) |
600(±18V， 12Ω) |
A | |
|
额定输出有效值电流 |
125±0.5% |
100±0.5% |
mA | |
|
电源电压 |
±12～±18 |
±12～±18 |
V | |
|
测量电阻 |
with±12V @±200Amax |
14(min) 30(max) |
0(min) 75(max) |
Ω |
|
@±250Amax |
14(min) 20(max) |
0(min) 50(max) |
Ω | |
|
with±15V@±200Amax |
25(min) 47(max) |
100(max) |
Ω | |
|
@±300Amax @±300Amax |
10(min) 22(max) |
10(min) 56(max) |
Ω | |
|
匝比 |
1:1000 |
1:2000 |
||
|
次级线圈内阻 |
30 |
45 |
Ω | |
|
零电流失调 |
±0.2 |
mA | ||
|
电流失调温漂 |
|
±0.5 |
mA | |
|
响应时间 |
＜1 |
µs | ||
|
线性度 |
≤0.1 |
%FS | ||
|
绝缘电压 |
50(60)HZ,1min |
3 |
KV | |
|
di/dt跟随精度 |
＞100 |
A/μs | ||
|
带宽(-3dB) |
DC…100 |
KHz | ||
|
工作温度 |
-40～+85 |
℃ | ||
|
储存温度 |
-40～+125 |
℃ |
结构参数
dzsc/18/5374/18537464.jpg
|
使用说明 |
1.为了更好地发挥传感器的优越性能，建议您在焊接时使用低温焊锡，并尽量缩短焊接时间；
2.初级导体温度不应超过
3.母排完全充满初级穿孔时动态表现（di/dt和响应时间）为；
4.为了达到的磁耦合，初级线匝应绕在传感器顶部。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应TBC200E系列霍尔电流传感器
信息内容：TBC-E系列霍尔电流传感器 TBC-E系列霍尔电流传感器是应用霍尔效应原理开发的新一代电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。 电参数 项目 TBC50E TBC75E TBC100E TBC200E TBC300E 额定输入电流 50 75 100 200 300 A 测量电流范围 120 200 250 450 550 A 匝比 1:1000 1:1500 1:1000 1:2000 1:3000 内部测量电阻 80±0.1% 80±0.1% 40±0.1% 40±0.1% 40±0.1% 额定输出电压 4±0.5% V 电源电压 ±15 ±5% V 失调电压 10 mV 失调电压漂移 ≤±0.5 mV/℃ 线性度 ≤0.1 %FS 响应时间 ≤1 μS 绝缘电压 50HZ,1min 3.0 KV 工作温度 -40～+85 ℃ 储存温度 -40～+125 ℃ 结构参数 dzsc/18/5374/18537465.jpg 使用说明 1 当待测电流从传感器穿过，即可在输出端测得电压大小。(注意：错误的接线...
供应TBC25LX双环系列闭环霍尔电流传感器

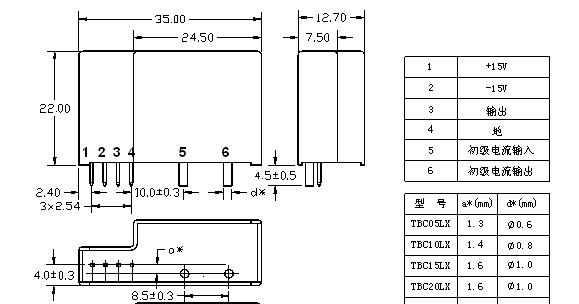

信息内容：TBC-LX双环系列闭环霍尔电流传感器 TBC-LX双环系列闭环电流传感器的初、次级之间是绝缘的，具有超强抗干扰能力；用于测量直流、交流和脉动电流. 电参数 TBC05LX TBC10LX TBC15LX TBC20LX TBC25LX TBC30LX TBC50LX TBC75LX 额定输入电流 5 12.5 10 15 20 25 30 50 A 测量电流范围 16 32 40 48 64 80 90 150 A 匝比 3：1500 2：2000 1：1400 1：1500 1：2000 1：4000 1：3000 1：3125 内接测量电阻 400 400 400 400 400 400 400 200 Ω 额定输出电压 4±0.5% V 电源电压 ±15±5% V 零电流失调 ±0.04 V 消耗电流 ≤±18±10 mA 线性度 ≤0.1 %FS 响应时间 ＜1 µs 输出温漂 ＜±0.02 %/℃ 零点温漂 ±0.5 mV/℃ 绝缘电压 50(60)HZ,1min 5.0 KV 绝缘强度 ＞1000 MΩ 工作温度 -40～+85 ℃ 储存温度 ...
