品牌/商标 | littelfuse,bussmann,G.T,國產,進口 | 型号/规格 | 0218,217,617,618,215,216 |
种类 | 保险丝 | 用途 | 电子 |
体积 | 中型 | 电压特性 | 安全电压 |
形状 | 平头管状 | 熔断速度 | T/慢速 |
执行标准 | 国标 | 自动复位功能 | 无 |
电压 | --(V) | 电流 | --(A) |
保持电流 | --(A) | 动作温度 | --(℃) |
温控范围 | --(℃) |
一、保险丝的作用
1.在A、B之间,C、D之间分别接入额定电流为1安培的保险丝,接通开关K,此时电路中的电流只有0.5安培左右,电路正常工作,灯泡正常发光。
2.接着断开开关K,在I、J之间接入一条铜线造成短路,接通开关K,保险丝很快烧断,因而切断电源。
观察重点:
1.保险丝是串联在电路里。
2.第1种情况是电路处在正常情况下,保险丝相当于导线,第2种情况下电路是有故障的,保险丝起保险作用。
结论:串联在电路里的保险丝,能够在电路有故障时,在电流增大到危险程度以前,自动切断电源而避免事故发生。
注意:装置应远离人群,以免由于保险丝熔断时出现的火花或铅锑合金飞溅而灼伤。如果这时用玻璃板把保险丝遮挡一下就更好(儘可能加裝保護措施如:熱縮套...)。接入短路线时,应说明,安装电路是不允许这样做的,这里仅为了演示电路出现故障而故意这样做的。
二、保险丝选得过小
使用额定电流为3安培的塑料铜芯软线安装的,在A、B之间和C、D之间接入的保险丝额定电流为1安培,熔断电流为2安培,除去小灯泡,在I、J之间接入约2欧姆的电炉丝。所以在电源电压为6伏特时,电路电流应为3安培,接通开关K,保险丝熔断。
结论:选用额定电流过小的保险丝,会在未达到输电线的额定电流时,保险丝熔断,发生不应有的停电事故。
三、保险丝选得过大
在A、B之间,C、D之间换上较粗的保险(如直径为2.78毫米的铅锑合金线,其额定电流为25安培),且在I、J之间接入0.5欧姆左右的电炉丝。接通开关K,过一会将发现E、C段导线上的液状石蜡或煤油冒烟、塑料线发出臭味,但保险丝仍未熔断。
结论:选用额定电流过大的保险丝会失去保险作用。

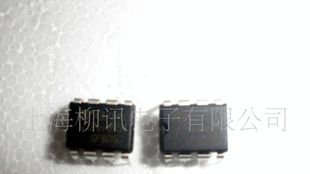

品牌/商标 GW/SMD/SHARP/TI/AT/ST/NS/CS/ADI/TOS/MIC/飛利浦/NXP/VISHAY…. 型号/规格 VIPER22A,PC817C,LM358,LM,NE,LT,TL 封装 SMD,DIP 批号 10 制作工艺 半导体集成 导电类型 双极型 规格尺寸 --(mm) 工作温度 -40~125(℃) 静态功耗 --(mW) 类型 稳压IC 我司長期代理銷售各類主動元件,被動元件,二极管,三极管,集成電路,代理銷售品牌有:GW/SMD/SHARP/TI/AT/ST/NS/CS/ADI/TOS/MIC/飛利浦/NXP/VISHAY….1、数字电路(TTL):74HC,74LS,74HCT,74LVC,74AHCT系列2、模拟电路(CMOS):4000,4500系列3、线性电路:LM,NE,LT,TL系列4、光电耦合器:4N,MOC,TLP,TIL系列5、三端稳压电路:78,79,78L,79L系列6、石英晶振、滤波器、振荡器、谐振器、表晶、压控、温补晶振7、贴片S...
品牌/商标 耀欽/力特/巴士曼/功德/福佑斯 型号/规格 392,395,TR5,1702 种类 保险丝管 用途 电子 体积 小型 电压特性 安全电压 形状 -- 熔断速度 T/慢速 执行标准 国标 自动复位功能 无 电压 --(V) 电流 --(A) 保持电流 --(A) 动作温度 --(℃) 温控范围 --(℃)
