供应BHG1-400/3.3KV-4T高压电缆接线盒
| 价 格： | 2050.00 | |
| 型号/规格： | BHG1 | |
| 品牌/商标： | 巨鼎 |
规格型号
BHG1-400/3.3-2
BHG1-400/3.3-2,矿用高压接线盒,3.3KV适用范围
适用于矿井下采煤掘进巷道中连接3.3Kv及以下电力电缆电路。可供普通型或UGSP监视屏蔽型电缆在供电时接线使用。
BHG1-400/3.3-2,矿用高压接线盒,3.3KV产品特点
1、采用优质钢板及无缝钢管制造，结构紧凑、互换性强。
2、过载能力强，动、热稳定性好。
3、便于安装、维修。
BHG1-400/3.3-2,矿用高压接线盒,3.3KV 额定电压
3.3Kv 额定电流
400A
电器间隙(mm)
36
爬电距离（mm）
40
引入电缆外径(mm)
Ø68～78
矿用高压接线盒，灵肯防爆接线盒范围
本标准规定了供用户了解产品，正确搬运，安装，使用和维护的要求及内容。
2、BHG1-400/3.3-2,矿用高压接线盒,3.3KV执行标准
接线盒执行GB3836.1～3-2000和MT/T946-2005《煤矿用增安型高压电缆接线盒》和Q/GD001-2008《矿用隔爆型高压电缆接线盒》标准。
3、BHG1-400/3.3-2,矿用高压接线盒,3.3KV概述
3.1 接线盒适用于具有爆炸性气体（甲烷）和煤尘混合物的煤矿井下采煤掘进巷道中连接电力电缆电路接线之用。
防爆标志：“ExdI”
3.5 防爆型式：矿用隔爆型
4、BHG1-400/3.3-2,矿用高压接线盒,3.3KV工作条件
接线盒适于下列工作环境：
1. 海拔高度不超过1000m；
2. 环境气压（86～110）kpa；
3. 环境温度(—20～＋40)℃；
4. 空气相对湿度不大于98%（＋25℃时）；
5. 具有甲烷煤尘爆炸性混合物的煤矿井下；
6. 无显著摇动和剧烈冲击振动的环境；
7. 在无破坏金属及绝缘的气体和蒸气的环境中；
8. 污染等级：3级；
9. 安装类别：Ⅲ类。
5、结构

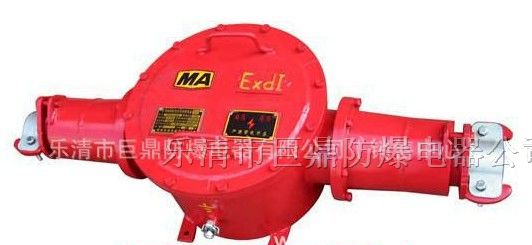

该接线盒是由壳体、盖和接线瓷座组成（见图1）。用于防止电缆拔脱的压板设计成带有弧形沟槽的铸件，提高了压线的可靠性。瓷座选用了性能优良高压电瓷粉烧制而成，具有较强的绝缘性能。接线盒内部带电体之间的电气间隙，爬电距离均符合标准要求。
