品牌/商标 | 中天时代 | 型号/规格 | ZT-3020T |
分辨率 | 0.001(mm) | 测量行程 | 300*200(mm) |
放大倍率 | 220X | 操作方式 | 程序控制 |
测量精度 | 0.001MM | 外形尺寸(长*宽*高) | 670×660×950(mm) |
影像测量仪功能:
●影像测量仪柔和的三轴微米测量功能,被测工件可随意放置,具有自动寻边功能。
●影像测量仪点、线、圆、弧、椭圆、矩形、角度及圆心距(同心度)等尺寸测量。
●影像测量仪座标平移和座标摆正功能,方便快捷的元素组合功能,使测量更加方便快捷。
●影像测量仪测量的图形可dxf文档保存,可输入到CAD中,并进行编辑、标注尺寸,将测量图形生工程图纸。
●影像测量仪测量数据可发送到Excel中,进行统计分析,可画出简单的Xbar—S(平均值与标准差)管制图,并求出Ca ,Cp等各种参数。
●影像测量仪形位误差评定:同心度、真圆度、直线度、位置度、倾斜度。
●影像测量仪可对产品进行拍照、扫描,可将图像通过Email发送给客户。
●影像测量仪可以Inch或mm,极座标或直角坐标显示,角度显示百分度或度分秒形式。
●影像测量仪中英文界面切换(用户只要改写一文档,软件界面就可显示用户自己国家的语言)。
| |
该光学影像测量仪采用本公司开发的精密多段倍率,超低变形式,远心光学设计的变焦镜头,配上本公司专为光学测量而设计的专用DSP CCD采用色影像系统,将被测工件的表面纹理清晰细致地显现,轮廓层次分明,无误地放大20-150倍作精密测量。 该光学影像测量仪以高精度的大理石作机身的支架,配上高精度工作台,X/Y/Z轴的量测精度高达(3+L/100)μm。 此光学影像测量仪配备由本公司自行开发,功能强大,使用简单的全功能测量软件,测量结果可以图挡DXF格式输出至各类通用的CAD软件,如AUTOCAD,MASTERCAM等等,方便用户使用于抄数应用,相反地,用户也可将DXF格式的图档输入至本公司的测量软件内,作直观测量比较。 光学影像测量仪配备本公司自行开发,使用简单的SPC统计分析软件,使用户可以轻松对其加工流程进行科学化分析,从而轻易地找出流程中的误差趋势,以及工序中存在的问题所有测量结果均可输出至通用的办公软件,如EXCEL,WORD等格式,方便用户保存,编制质量检查报告,或作进一步的处理。 |
品牌/商标 中天时代 型号/规格 ZT-4030T 分辨率 0.001(mm) 测量行程 400*300(mm) 放大倍率 220X 操作方式 程序控制 测量精度 0.001MM 外形尺寸(长*宽*高) 720×950×102(mm) 影像测量仪适用于以二座标为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用。影像测量仪特点:影像测量仪采用日本原装1/2"彩色CCD摄相机、变焦物镜与十字线发生器作为测量瞄准系统;影像测量仪由二座标工作台、光栅尺与DC3000电箱组成数字测量及数据处理系统;影像测量仪具有多种数据处理、显示、输入、输出功能,特别是工件摆正功能非常实用;影像测量仪备用R232界面,与电脑连接后,采用专门测量软件可对测绘图形进行处理及输出;功能介绍:1.该影像测量仪使用教导式程序编辑,在量测过程中自动纪录撰写,量测完成则程序亦编辑完成。程序可被储存、呼出及再执行...

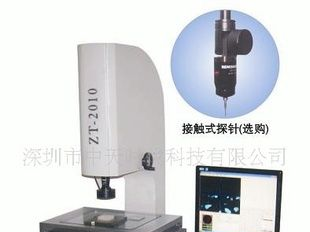

品牌/商标 中天时代 型号/规格 ZT-2010T 分辨率 0.001(mm) 测量行程 200*100(mm) 放大倍率 220X 操作方式 程序控制 测量精度 0.001MM 外形尺寸(长*宽*高) 756×540×860(mm) 二次元影像测量仪规格:◆ 二次元影像测量仪兼容Windows 98、2000、ME、XP操作系統◆ 二次元影像测量仪测量工件图形化显示,图形可存档、打印,并可以转成WORD(*.doc)、EXCEL(*.XLS)、AUTOCAD(*.DXF)等格式,也可导入SPC统计数据。◆二次元影像测量仪 X座标行程:200mm◆ Y座标行程:100mm◆ Z座标行程:150mm◆ 二次元影像测量仪行程分辨率:0.001mm◆ 二次元影像测量仪线性精度:(3+L/200)μm◆ 二次元影像测量仪测量方式:影像 + 探针◆ 二次元影像测量仪操作方式:手动◆ 二次元影像测量仪传动方式:无牙螺杆无间隙传动◆ 二次元影像测量仪接触测头:英国RENISHAW红...
