三极管S9012/0.032
| 价 格： | 0.03 |
| 品牌/商标 | 国产 | 型号/规格 | 9012 |
| 类别 | 直插 | 结构 | 扩散型 |
| 封装形式 | TO-92 | 材料 | 锗 |
| 极性 | NPN型 | 电流容量 | 小功率 |
| 频率类型 | 低频 | 封装材料 | 塑料封装 |
| 应用范围 | 放大 |
极管的电流放大原理 晶体三极管（以下简称三极管）按材料分有两种：储管和硅管。而每一种又有NPN和PNP两种结构形式，但使用最多的硅NPN和PNP两种三极管，两者除了电源极性不同外，其工作原理都是相同的，下面仅介绍NPN硅管的电流放大原理。
图1、晶体三极管（NPN）的结构
图一是NPN管的结构图，它是由2块N型半导体中间夹着一块P型半导体所组成，从图可见发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b和集电极。
当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Ebo。
在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，样，一旦接通电源后，由于发射结正确，发射区的多数载流子（电子）极基区的多数载流子（控穴）很容易地截越过发射结构互相向反方各扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射极电流Ie。
由于基区很薄,加上集电结的反偏，注入基区的电子大部分越过集电结进入集电区而形成集电集电流Ic，只剩下很少（1-10%）的电子在基区的空穴进行复合，被复合掉的基区空穴由基极电源Eb重新补纪念给，从而形闪嘶缌鱅bo根据电流连续性原理得：
Ie=Ib+Ic
这就是说，在基极补充一个很小的Ib，就可以在集电极上得到一个较大的Ic，这就是所谓电流放大作用，Ic与Ib是维持一定的比例关系，即：
β1=Ic/Ib
式中：β--称为直流放大倍数，
集电极电流的变化量△Ic与基极电流的变化量△Ib之比为：
β= △Ic/△Ib
式中β--称为交流电流放大倍数，由于低频时β1和β的数值相差不大，所以有时为了方便起见，对两者不作严格区分，β值约为几十至一百多。
三极管是一种电流放大器件，但在实际使用中常常利用三极管的电流放大作用，通过电阻转变为电压放大作用。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 欧阳升平
- 电话：0755-61329697
- 传真：0755-61329697
- 手机：
- QQ ：
可控硅，MCR100-6 控制方式双向可控硅
信息内容：品牌/商标 国产 型号/规格 MCR100-6 控制方式 双向可控硅 极数 三极 封装材料 塑料封装 封装外形 平底形 晶闸管又叫可控硅。自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。今天大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a)〕：层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号〔图2(b)〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。 晶闸管又叫可控硅。自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。今天...

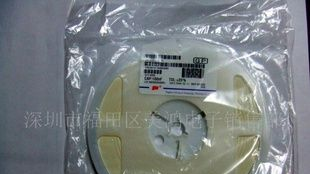

特价环保贴片电容0.007
