供应玩具马达驱动芯片MX214B
| 价 格： | 面议 | |
| 型号/规格： | MX214B | |
| 品牌/商标： | LIVEIC |
我司新开发成功一款带温度保护马达驱动芯片MX214B。该电路具有以下特点：
● 低静态工作电流
● 宽电源电压范围：2.5V-10V
● 每通道具有800mA连续电流输出能力
● 较低的饱和压降
● 具有过温保护功能
● 输出具有正转、反转和高阻三种状态
● TTL/CMOS输出电平兼容，可直接连CPU
● 输出内置钳位二极管，适用于感性负载
● 控制和驱动集成于单片IC之中
● 适用于三节到六节干电池供电系统
● 具备管脚高压保护功能
● 抗静电能力:4000V （HBM）
● 工作温度范围：-20℃～+ 80℃
● 封装形式:SOP8或DIP8
MX214B是为控制和驱动玩具马达设计的推挽式功率放大专用集成电路器件，将分立电路集成在单片IC之中，使外围器件成本降低，整机可靠性提高。该芯片输入端兼容TTL/CMOS电平，具有良好的抗干扰性；该电路具备较大的电流驱动能力，每通道能通过750～800mA的持续电流，峰值电流能力可达1.5～ 2.0A；该电路具有过温保护功能，内置的钳位二极管能释放感性负载的反向冲击电流。
典型应用领域:
SOP-8
大飞机尾翼及舵机驱动
2－3节锂电飞机尾翼及舵机驱动
4－6节遥控车前轮转向驱动
4－6节玩具公仔的马达驱动
DIP-8
4－6节遥控车前轮转向驱动
4－6节玩具公仔的马达驱动
图1 MX214B 用于尾翼、舵机电机驱动
dzsc/18/5285/18528547.jpg
图2 MX214B 用于4-8 节电池电机驱动
dzsc/18/5285/18528547.jpg
电特性参数表:
dzsc/18/5285/18528547.jpg
典型参数特性曲线:
dzsc/18/5285/18528547.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应信号继电器SRS-12VDC-SL

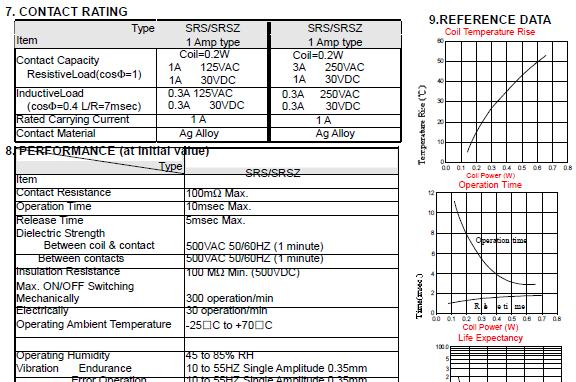

信息内容：信号继电器SRS外型尺寸(mm) 15.5×10.5×11.5触点容量 3A 120VAC线圈功率(w) 0.20, 0.36, 0.45介质耐压 750VAC线圈电压 3-24VDC触点电阻 ≤100mΩ环境温度 -30℃~+70℃安装形式 PCB 产品特性●超小型继电器。●200mW高灵敏度继电器。●接触可靠的镀金触点。●密封型结构。产品用途1. 通讯设备, 办公设备2. 家用电器, 音响设备等 dzsc/18/5308/18530855.jpg dzsc/18/5308/18530855.jpg dzsc/18/5308/18530855.jpg dzsc/18/5308/18530855.jpg
供应信号继电器SYS1-S-112L

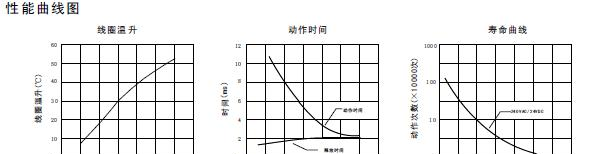

信息内容：信号继电器SYS1外型尺寸(mm) 15.5×10.5×11.5触点容量 3A 120VAC线圈功率(w) 0.20, 0.36, 0.45介质耐压 750VAC线圈电压 3-24VDC触点电阻 ≤100mΩ环境温度 -30℃~+70℃安装形式 PCB 产品特性●超小型继电器。●200mW高灵敏度继电器。●接触可靠的镀金触点。●密封型结构。产品用途1. 通讯设备, 办公设备2. 家用电器, 音响设备等 dzsc/18/5308/18530856.jpg dzsc/18/5308/18530856.jpg dzsc/18/5308/18530856.jpg dzsc/18/5308/18530856.jpg
