3通道带PWM输出的可编程恒定电流LED驱动器 WS2801
| 价 格： | 0.98 |
| 品牌/商标 | WS | 型号/规格 | WS2801 |
| 封装 | SOP-14 | 批号 | 2011+ |
| 类型 | 闪灯IC |
特征 应用范围
• 支持恒流和恒压两种驱动模式
• 可编程LED恒定驱动电流
• 宽范围恒定电流输出：5~50mA
• 每个输出驱动通道都内建PWM灰度控制电路，支持free-run，非常适合
低成本控制方案
• 具有PWM调光free run 能力（采用内部振荡器（1.2MHz）作为调光时
钟时，刷新频率约为300Hz）
• 内建时钟数据再生电路来输出输入的数据和时钟信号，非常适合级联
的应用。
• 输出极性反转功能
• 输入信号时钟频率为25MHz
• 电源电压为3.3~5.5V
• LED 装饰照明系统
• 室内/外信息，视频显示系统
• PWM信号生成器
• LCD TV LED RGB背光控制
描述
WS2801是一个恒定电流LED驱动器，它主要为室内/外LED显示屏，和装饰性LED照明系统而设计，非常适合用于需要接力串接的
LED照明系统，WS2801拥有3个独立的输出驱动通道，每个通道均能实现独立的256级PWM灰度控制，可在不改变LED发光色彩的
条件下实现256级LED灰度控制，并能输出高达30mA的恒定LED驱动电流，WS2801内部包含串联移位寄存器，数据锁存器，输出
寄存器，带隙基准电压源，内部振荡器和可编程恒定电流驱动器。
从SDI数据输入的串行数据在CKI口时钟信号的上升沿被读入到芯片内部的数据移位寄存器中，输入的时钟信号和LED灰度控制信号
在芯片内部经过时钟数据再生电路整形后在CKO和SDO端输出，以使芯片能够接力工作。当POL=“0”时，输出极性反转，WS2801
工作如同一个PWM控制器，能够驱动外接的开关或者电路驱动高亮度的LED，并实现大功率LED的256级灰度控制。WS2801具有
时钟模式选择功能，当CKM=“1”或者悬空时，WS2801选择内部时钟作为PWM灰度调节的时钟，当CKM=“0”时，WS2801选
择CKI pin脚输入的时钟信号作为PWM调光的时钟信号。WS2801的2-线控制方式能够限度的降低系统成本，非常适合用于低成
本的LED装饰照明系统。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 杨楚贤
- 电话：755-61685414
- 传真：755-61685414
- 手机：
- QQ ：
16通道恒流LED驱动器 TLC59281
信息内容：品牌/商标 TI 型号/规格 TLC59281DBQR 批号 2010+ 封装 SSOP-24 营销方式 现货 产品性质 热销 处理信号 模拟信号 制作工艺 半导体集成 导电类型 双极型 集成程度 小规模 工作温度 -40~125（℃） 类型 闪灯IC 不具有LED开路检测的16通道恒流LED驱动器FEATURES APPLICATIONS• LED Video Displays 2• 16 Channels, Constant-Current Sink Outputwith On/Off Control • Message Boards• 35-mA Capability (Constant-Current Sink) • Illumination• 10-ns High-Speed Constant-Current SwitchingTransient Time DESCRIPTION• Low On-Time Error The TLC59281 is a 16-channel, constant-current ...

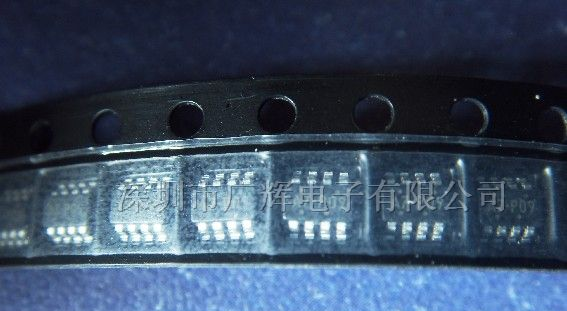

锂电池充电管理IC 016s 016r 016x 016q
