钽电解电容16V22UF
| 价 格： | 0.40 |
| 品牌/商标 | 国产 | 型号/规格 | 16V22UFB |
| 介质材料 | 钽电解 | 应用范围 | 滤波 |
| 外形 | 方块状 | 功率特性 | 小功率 |
| 频率特性 | 超高频 | 调节方式 | 固定 |
| 引线类型 | 无引线 | 允许偏差 | ±10（%） |
| 耐压值 | 16（V） | 标称容量 | 22UF |
| 损耗 | 4 | 额定电压 | 16（V） |
| 额定电流 | 10i（A） |
2K/盘，原厂，质量保证，欢迎来电来函
执行标准：CA45：Q/RV157-2004 GCA45： Q/RV20077-2004
产品简介：该产品是烧结阳极，树脂模塑固体电解质片式钽电容器，具有表面贴装、体积小、重量轻、电性能稳定、可靠等特点。适用于宇航、航天、航空、导弹、通信、兵器等军用电子设备的表面贴装。
环境条件：-55℃～+125℃(>85℃时施加降额电压使用)；
主要特性：
电容量允许偏差：K：±10%、M：±20%；
外形及尺寸：见表1、图1；
额定电压、标称容量：见表2；
室温漏电流： I0≤0.01URCR（μA）或0.5μA（取大者）；
高低温特性：见表3。
图1
表1电容器的外形尺寸
外壳代号 | L | W | H | S | W1 |
S | 2.0±0.2 | 1.3±0.2 | 1.2±0.2 | 0.5±0.3 | 1.2±0.1 |
A | 3.2±0.2 | 1.6±0.2 | 1.6±0.2 | 0.8±0.3 | 1.2±0.1 |
B | 3.5±0.2 | 2.8±0.2 | 1.9±0.2 | 0.8±0.3 | 2.2±0.1 |
C | 6.0±0.3 | 3.2±0.3 | 2.5±0.3 | 1.3±0.3 | 2.2±0.1 |
D | 7.3±0.3 | 4.3±0.3 | 2.8±0.3 | 1.3±0.3 | 2.4±0.1 |
E | 7.3±0.3 | 4.3±0.3 | 4.0±0.3 | 1.3±0.3 | 2.4±0.1 |
表2电容器的高低温特性
标称电容量 CR （μF） | 电容量变化范围 （％） | 最 大 值 | |||||||
损耗角正切值（％） | 漏电流（μA） | ||||||||
-55℃ | 85℃ | 125℃ | -55℃ | 25℃ | 85℃ | 125℃ | 85℃ | 125℃① | |
≤1.0 | －10 | ＋10 | ＋12 | 6 | 4 | 6 | 10I0 | 12 I0 | |
1.5～68 | 10 | 6 | 10 | ||||||
100～470 | 12 | 8 | 12 | ||||||
注：1)测量电压：U-＝2.2V，U~＝1.0 V（有效值）；测量频率：100Hz。
2)①>85℃时施加降额电压测量和使用。
产品图片
- 所属城市：浙江 宁波
- [联系时请说明来自维库仪器仪表网]
- 联系人： 鲍启来
- 电话：0574-87502908
- 传真：0574-87502908
- 手机：
- QQ ：

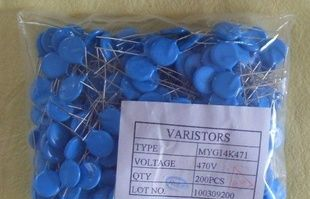

压敏电阻14D471K
信息内容：品牌/商标 MYG 型号/规格 14D471 种类 压敏 性能 通用 材料 有机实心 制作工艺 合成式 外形 纽扣状 应用范围 晶体管、二极管、IC、可控硅和半导体开关元件以及各种电子设备过压保护 家用电器、工业电器、继电器和电子阀的浪涌吸收 静电放电和噪音信号消除 漏电保护开关过电压保护 电话机，程控交换机等通讯设备防雷及过电压保护 特点 尺寸小，通流容量和能量耐量大 环氧树脂绝缘包封 响应时间：〈25N 使用环境温度：-40~+85℃ 绝缘电阻：>500M? 压敏电压温度系数：-0.5%/℃ 芯片直径为: 5、7、10、14、20、25、32、40、53mm 压敏电压的允许偏差为：K±10%，L±15%
