整流二极管S2M DO-214AC 原装 特价现货
| 价 格： | 0.20 |
| 产品类型 | 整流管 | 品牌/商标 | 国产 |
| 型号/规格 | S2M DO-214AC | 结构 | 点接触型 |
| 材料 | 硅(Si) | 封装形式 | 贴片型 |
| 封装材料 | 塑料封装 | 功率特性 | 中功率 |
| 频率特性 | 低频 | 发光颜色 | * |
| LED封装 | * | 出光面特征 | * |
| 发光强度角分布 | * | 反向电压VR | 100（V） |
| 正向直流电流IF | 2（A） |
rectifier diode 整流二极管
一种将交流电能转变为直流电能的半导体器件。通常它包含一个PN结，有阳极和阴极两个端子。其结构如图1所示。P区的载流子是空穴,N区的载流子是电子，在P区和N区间形成一定的位垒。外加使P区相对N区为正的电压时，位垒降低，位垒两侧附近产生储存载流子，能通过大电流，具有低的电压降（典型值为0.7V）,称为正向导通状态。若加相反的电压,使位垒增加，可承受高的反向电压，流过很小的反向电流（称反向漏电流），称为反向阻断状态。整流二极管具有明显的单向导电性,其伏安特性和电路符号如图2所示。整流二极管可用半导体锗或硅等材料制造。硅整流二极管的击穿电压高，反向漏电流小，高温性能良好。通常高压大功率整流二极管都用高纯单晶硅制造(掺杂较多时容易反向击穿）。这种器件的结面积较大，能通过较大电流（可达上千安），但工作频率不高，一般在几十千赫以下。整流二极管主要用于各种低频半波整流电路，如需达到全波整流需连成整流桥使用。
考虑因素
选用整流二极管时，主要应考虑其反向峰值电压、整流电流、反向工作电流、截止频率及反向恢复时间等参数。
常用的整流二极管：例如1N4001,有颜色一端表示负极
其特性参数：Vrm≥50v,If=1A,1N4001
整流二极管的交流和直流电阻为：
正向直流电阻 Rf=Vf/If=(Vf/Is) exp(-qVf/mkT)
正向交流电阻 rf=dVf/dIf=mkT/qIf
反向直流电阻 Rr=Vr/Ir=Vr/Is
反向交流电阻 rr=dVr/dIr=(mkT/qIf) exp(qVr/mkT)
整流二极管的整流比为：
直流整流比 Rr/Rf=(Vr/Vf) exp(qVf/mkT)
交流整流比 rr/rf=(If/Is) exp(qVf/mkT)
式中的Vf和If分别是正向电压和正向电流，Vr和Ir分别是反向电压和反向电流，Is是反向饱和电流（忽略了复合中心的产生电流），m是理想因子（m=1～2）。
可见，直流整流比和交流整流比分别与正向电压和反向电压有着很大的关系。并且只要电压不是太低，在一定的正偏电压下，p-n结的交流电阻rf总将小于其相应的直流电阻Rf。
此外，可把正向直流电阻改写为rf=(mkT/qIf) ln(If/Is)=rf ln(If/Is).可见，在正偏电压和相应的正向电流一定时，p-n结的直流电阻要远大于相应的交流电阻（Rf比rf大ln(Jf/Js)倍），即p-n结的正向直流电导远小于正向交流电导。当然，对于反偏的p-n结，反向直流电阻则远小于反向交流电阻。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘晓宏
- 电话：755-82566352
- 传真：755-82566352
- 手机：
- QQ ：
钽电容0.68UF 35V B，钽电解电容
信息内容：品牌/商标 KEMET/基美 型号/规格 0.68UF 35V B 介质材料 钽电解 应用范围 滤波 外形 长方形 功率特性 中功率 频率特性 中频 调节方式 固定 引线类型 轴向引出线 允许偏差 ±10（%） 耐压值 35（V） 等效串联电阻(ESR) *（mΩ） 标称容量 0.68（uF） 损耗 * 额定电压 35（V） 绝缘电阻 *（mΩ） 温度系数 * 贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品，特别是一...

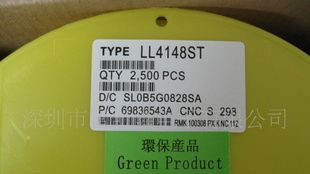

ST开关二极管 LL4148 LL-34 原厂原装 特惠价！
