供应L293D高电压高电流4通道电机驱动芯片
| 价 格： | 面议 | |
| 型号/规格： | L293D | |
| 品牌/商标： | ST |
L293D高电压高电流4通道电机驱动芯片
L293D 概述
L293D是一款单片集成的高电压、高电流、4通道电机驱动，设计用于连接标准DTL或TTL逻辑电平，驱动电感负载（诸如继电线圈、DC和步进电机）和开关功率晶体管等等。
为了简化为双桥应用，L293D每个通道对都配备了一个使能输入端。L293D逻辑电路具有独立的供电输入，可在更低的电压下工作。此外，L293D还内置了箝位二极管。
L293D适用于频率达5 kHz的开关应用。
L293D 特性
- L293D每个通道的电流输出能力达600 mA
- L293D每个通道的峰值输出电流达1.2 A（非重复）
- 便于使能
- L293D具有过温保护
- 逻辑“0”输入电压高达1.5 V（高抗噪性）
- 内置箝位二极管
| L293D 参数 | ||
| L293D 基本参数 | ||
| 工作电压 | 4.5-36 V | |
| 单通道输出电流 | 600 mA | |
| 峰值输出电流 | 1.2 A | |
| L293D 其他特性 | ||
| 输出数 | 4 | |
| 类型 | 半桥式 | |
| 输入类型 | 正相 | |
| L293D 封装与引脚 | ||
| DIP16, SOIC20 | ||
| L293D | |
|---|---|
| Output Voltage (Max) (V) | 36 |
| Switching Voltage (Max) (V) | 36 |
| Peak Output Current (mA) | 1200 |
| Drivers Per Package | 4 |
| Input Compatibility | TTL |
| Delay Time (Typ) (ns) | 800 |
| Operating Temperature Range (C) | 0 to 70 |
| Pin/Package | 16PDIP |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应大功率继电器常开型HHC67E-1H-12VDC
信息内容：大功率继电器常开型HHC67E-1H-12VDC 触点参数: 触点形式 1Z/1H/1D 触点材料 Ag Alloy 触点负载 1A:30A240VAC/20A 28VDC 1B:15A 240VAC/10A 28VDC 1C:20A/10A240VAC/28VDC 转换电压 250VAC/30VDC 转换电流 40A 转换功率 6000VA/560W 接触电阻(首次) 100m Ω Max at6VDC 1A 电气寿命 100,000 OperatiONs (rated load) 机械寿命 10,000,000 Operations (no load) 一般参数: 绝缘阻值 100M Ω Min at500VDC 触点间耐压 1500VAC 50-60HZ ( 1 minute) 触点与线圈间耐压 2000VAC 50-60HZ ( 1 minute) 吸合时间 15ms max 释放时间 10ms max 环境温度 -40 ℃ to+125 ℃ 冲击 动作极限 10G 破坏极限 20G 振动 10-55Hz,1.5mm double amplitude 湿度 40-85% RH 重量 Approx 32g 安全标准 UL CQC 线圈参数:(@20 ℃ ) 额定电压 (VDC) 线圈阻值 Ω ( ± 10% ) 吸合电压 (VDC) 最小释放电压 (VDC) 允许电压(VDC) 0.93W 3 9.7 2.25 0.15 3.9 5 ...
供应信号继电器EC2-5NU

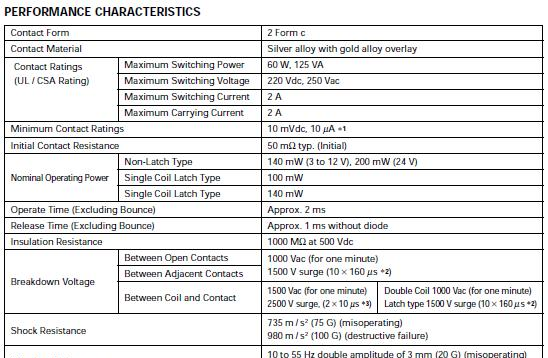

信息内容：信号继电器EC2-5NU DESCRIPTIONThe EC2 series has reduced mounting space but sustained high-performance of NEC EA2 series. Furthermore,it complies with 2500 V surge-voltage requirement of Bellcore specification.特性FEATURES：ª Compact and light weightª 2 form c contact arrangementª Low power consumptionª Reduced mounting space : 15 mm ´ 7.5 mmª High-breakdown voltage of coil to contacts :1500 Vac, 2500 V (rise time : 2 ms, fall time : 10 ms)ª Capable of High-power switching :700 Vac, 4.2 A, 4 times in case of accidentª UL recognized (E73266), CAS certified (LR46266) 订货编码说明： dzsc/18/5210/18521001.jpg 结构图： dzsc/18/5210/18521001.jpg 主要参数： dzsc/18/5210/18521001.jpg
