MJYS-QKZL-150智能整流模块单向可控硅
| 价 格： | 1000.00 |
| 品牌/商标 | JK | 型号/规格 | MJYS-QKZL-150 |
| 控制方式 | 单向 | 极数 | 二极 |
| 封装材料 | 工程塑料 | 额定正向平均电流 | 150（A） |
| 控制极触发电流 | 100（mA） | 稳定工作电流 | 150（A） |
| 反向重复峰值电压 | 1600（V） |
MJYS整流系列55－150Amp
晶闸管智能模块技术参数
特点：
l 高达1500伏以上的阻断电压，可使用在450伏交流电路里。
l 高性能，低成本设计。
l 输入/输出绝缘2500V。
l 铜基板上“真空+氢气保护”焊接芯片的技术。
l 采用六只SCR进口器件作为功率输出元件，高dv/dt,热性能好，寿命长。
l 输入控制电压范围：直流0～10V, 4～20mA,
l 方壳一体化结构。智能调压模块在使用时建议配用合适的散热器和半导体专用的快速熔断器，并在散热器和模块之间涂上导热硅脂。
技术参数表 55—150A 450V SCR输出
电参数 | ||||
参数 单位 参数值 | ||||
型号 MJYSQKZL 75 100 150 | ||||
输入参数 | ||||
控制电源电压 | Vdc | 12Vdc/1A | 12Vdc/1A | 12Vdc/1A |
控制信号 | Vdc | 0～10 | 0～10/4--20mA | 0～10/4-20mA |
输入电流（Max.） | MAdc | 1mA | 1mA | 1mA |
输入电压范围（额定380伏时） | Vac | 300－450V | 300－450V | 300－450V |
输入电压范围（额定220伏时） | Vac | 170－250V | 170－250V | 170－250V |
工作壳温 | T | <80度 | <80度 | <80度 |
输出参数 | ||||
每相输入电流 | Arms | 45 | 82 | 120 |
浪涌电流20 mSec（Max.） | Arms | 600 | 1155 | 1500 |
输出电流(平均电流) | Arms | 55 | 100 | 150 |
输出电压 | Vac | 0－510V | 0－510V | 0－510V |
可控硅阻断电压 | Vpk | >1500 | >1500 | >1500 |
工作频率 | Hz | 50 | 50 | 50 |
断态电压上升率dv/dt（Min.） | V/sec | 500 | 500 | 500 |
断态漏电流（Max.） | MArms | <3 | <10 | <10 |
通态电压降（Max.） | Vrms | 1.35 | 1.55 | 1.39 |
热阻(Rthjc) | ℃/w | 0.55 | 0.30 | 0.2 |
其它参数 | ||||
绝缘（输入/输出） | Vrms | 4，000 | 4，000 | 4，000 |
模块绝缘电压 | Vrms | 2，500 | 2，500 | 2，500 |
常规说明 | ||||
环境温度范围：工作- 25～+45度；存储-40～100度 | ||||
重量：铜基板550克(100A，150A);铜基板380克(55A) | ||||
基板：铜，镀镍电极：铜，镀镍 | ||||
外壳颜色：黑环氧树脂封装 | ||||
外形尺寸：长×宽×高 92×60×39mm（55A）116×72×39mm (150A) | ||||
安装尺寸： 78×46mm（55A） 102×58mm (150A) | ||||
广州佳凯电子有限公司 电话：（020）87378589 87371077 013822188031 传真：87363919
地址：广州市寺右新马路83号美景大厦302 Http://www.jiakaico.com 邮编：510600
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 史小宏
- 电话：020-87378589
- 传真：020-87378589
- 手机：
- QQ ：
单三相电力调整器，JKTY系列三相交流调压器
信息内容：品牌/商标 JK 型号/规格 JKTY 温度范围 -200-9999（℃） 功率 5-600KW（W） 主要用途 工业电炉,热处理,变压器初级调压 产品认证 ISO9001-2000 JKTY系列三相交流调压器 使用说明书一． 产品简介： JKTY系列三相交流调压器是移相触发型的电力控制器．该调压器是将晶闸管主电路和移相触发电路温度保护电路散热器风机阻容吸收封装在一起的多功能功率集成调压装置．根据需要可构成具有恒压或恒流输出功能的三相调压系统，该产品通用性强，工作可靠，脉冲对称度高，抗干扰性强，接线简单，使用方便。二． 产品用途：广泛应用于各类电加热装置，真空电镀、压花机、贴合机、粉末冶金、电线电缆机械、押出机、食品机械、退火炉、皮革机械、玻璃行业、吹瓶机、中央空调恒温恒湿、力矩电机调速、UV灯管、化工纺织、电焊机调压等场合。三． 功能特点l 通用性强，可接各类三...

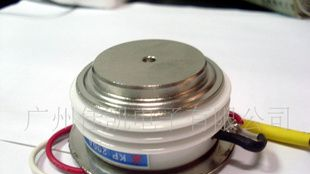

单向可控硅KP1000A
