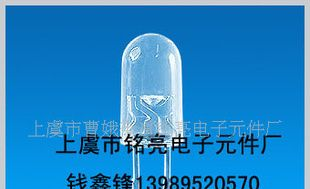

(150)5mm草帽白色发光二极管(LED)
| 价 格： | 60.00 |
| 产品类型 | 发光二极管 | 品牌/商标 | 国产 |
| 型号/规格 | 5MM/4.8MM | 结构 | 点接触型 |
| 材料 | 氮化镓(GaN) | 封装形式 | 直插型 |
| 封装材料 | 树脂封装 | 功率特性 | 小功率 |
| 频率特性 | 中频 | 发光颜色 | 白色 |
| LED封装 | 无色透明(T) | 出光面特征 | 圆灯 |
| 发光强度角分布 | 标准型 | 反向电压VR | 5（V） |
| 正向直流电流IF | 20M（A）（A） |
二、LED主要参数
Characteristics & Parameters at Ta=25℃ (在25℃环境温度下的属性参数)
Characteristics&Parameters属性/参数 | Symbol符号 | Value数值 | Unit单位 |
Reverse Voltage反向电压 | VR | 5 | V |
Forward Current正向电流 | IF | 20 | mA |
Pulse Forward Current脉冲正向电流 | IFP | <75 | mA |
Power Dissipation耗散功率 | PD | 100 | Mw |
Operating Temperature Range工作温度 | Topr | -30 to +80 | ℃ |
Storage Temperature Range存储温度 | Tstg | -40 to +100 | ℃ |
Forward Current正向电流 at IF=20mA | VF | <3.6 | V |
Reverse Current反向漏电电流 at VR=5V | IR | <50 | μA |
Luminous intensity光强 at IF=20mA | IV | 1000-1500 | mcd |
View Angle发光角度 at IF=20mA | 2θ1/2 | 120 | deg |
5mm 草帽 Led | 技术参数 | |||||||||
发光 颜色 | 芯片 材料 | 透镜 颜色 | 正向电压 (V) | 波长(nm) | 发光 强度 (mcd) | 反向电流 (µA) | 看见角度 (Deg) | 测试 条件 | ||
最小 | 最小 | 2 θ1/2 | IF(mA) | |||||||
红 | AlGaInP | 透明 | 1.8 | 2.5 | 620 | 630 | 300 | 10 | 120 | 20 |
黄 | AlGaInP | 透明 | 1.8 | 2.5 | 585 | 595 | 300 | 10 | 120 | 20 |
蓝 | InGaN | 透明 | 3 | 3.6 | 450 | 470 | 600-1200 | 10 | 120 | 20 |
绿 | InGaN | 透明 | 3 | 3.6 | 515 | 525 | 1000-3000 | 10 | 120 | 20 |
白 | InGaN | 透明 | 3 | 3.6 |
|
| 1000-1500 | 10 | 120 | 20 |
外形图 单位：mm | 极限参数 |
功耗 | |
PM=100mw | |
正向电流 | |
IFM=50mA | |
建议使用电流 | |
15 mA-20 mA | |
正向脉冲峰电流 | |
IFP=75mA | |
反向电压 | |
5V | |
焊接温度 | |
260℃(<5S) | |
工作环境温度 | |
-25℃--+85℃ | |
储存温度 | |
-30℃-+85℃ |
三、LED主要封装形式
四、LED分光分色
五、LED实际测试技术参数
六、LED主要原材料
LED主要原材料树形表
支架尺寸表
总长 | 152.4mm | 脚距 | 03、04支架：2.54mm | |
02支架：2.28mm | ||||
厚度 | 0.50mm×0.50mm | 杯中心距 | 7.62mm | |
镀层管控 厚度 | 镍层厚度 | 120～150μm |
|
|
铜层厚度 | 40～50μm |
|
| |
银层厚度 | 80～100μm |
|
| |
LED模条
LED晶片
七、LED主要工艺制程
八、LED的使用说明
LED灯珠堆
LED晶片固晶
LED焊线
LED手动焊线
LED查片
打荧光粉
全自动分光分色
