NXP原装74HC164 8位串进并出，移位寄存器
信息内容：品牌/商标 NXP 型号/规格 74HC164N 封装 DIP/SOP 批号 10＋ 类型 逻辑IC 74HC164 概述 74HC164是一款高速CMOS器件，74HC164引脚兼容低功耗肖特基TTL（LSTTL）系列。74HC164遵循JEDEC标准no.7A。 74HC164是带有串行数据输入和并行输出的8位边沿触发移位寄存器。数据通过两个输入端（DSA和DSB）中的任一个串行输入。当其中一端作为数据输入时，另一端可作为高有效使能端。两输入端必须连接在一起，或者把未使用的端口绑定为高。 在时钟脉冲（CP）的每个上升沿，数据将向右移动一位，并输入至Q0，Q0是两个数据输入端（DSA和DSB）进行逻辑与运算后的结果，在时钟脉冲上升沿来临之前存在一段就绪时间。 如果74HC164的主复位（MR）输入为低电平，所有其他输入将被无视，并且异步清零寄存器，强制所有输出为低电平。74HC164 参数74HC164 基本参数电压 2.0～6.0V驱动电流 +/-5.2 mA传输延迟 12 ns@5V74HC164 其他特性频率 78 MHz逻辑电平 CMOS功耗考量 低功耗或电池供电...

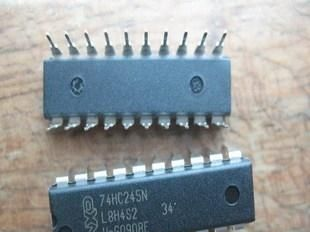

74HC595/74HC245 8阶串行移位寄存器
信息内容：品牌/商标 NXP TI 型号/规格 74HC595/245 封装 DIP/SOP 批号 10＋ 类型 线性IC 74HC595 概述 74HC595是一款高速CMOS器件，74HC595引脚兼容低功耗肖特基TTL（LSTTL）系列。74HC595遵循JEDEC标准no.7A。 74HC595是8阶串行移位寄存器，带有存储寄存器和三态输出。移位寄存器和存储寄存器分别采用单独的时钟。 在SH_CP的上升沿，数据发生移位，而在ST_CP的上升沿，数据从每个寄存器中传送到存储寄存器。如果两个时钟信号被绑定到一起，则移位寄存器将会一直存储寄存器一个时钟脉冲。 移位寄存器带有一个串行输入（DS）端和一个串行标准输出（Q7'）端，用于级联。74HC595还为移位寄存器的8个阶提供了异步的复位（低有效）。存储寄存器带有8个三态总线驱动输出，当输出使能（OE）端为低时，存储寄存器中的数据可被正常输出。74HC595 参数74HC595 基本参数电压 2.0～6.0V驱动电流 +/-7.8 mA（并行输出）传输延迟 16 ns@5V74HC595 其他特性频率 108 MHz逻辑电平 CMOS功...
