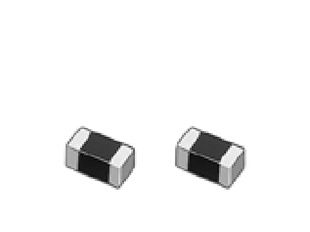

厂家批发0805全系列贴片磁珠

价格：

0.02

详细介绍
企业详情

应用范围	滤波	种类	电感磁珠
品牌/商标	风华	型号/规格	0805 全系列贴片磁珠0R-2500R
封装形式	贴片电感	绕线形式	非绕线式
导磁体性质	铁氧体磁芯	磁芯形状	长方形
工作频率	高频	安装方式	卧式非密封
骨架材料	陶瓷	品质因数Q	7~13
电感量	100（mH）	允许误差	25%
感抗XL	1（Ω）	额定电流	300（mA）
分布电容	1（F）	标称电压	10（V）

全系列片式铁氧体磁珠-耐大电流全系列0603，0805，1206磁珠

在线商务QQ报价：764109116

联系人：陈小姐13794469579 13728703513 0755-82534734

2012 ：磁蛛
Part Number	Impedance( Ω )+25%	Z Test Freq. (MHz)	DCR ( Ω ) Max.	Ir (Ma) Max.	Thickness (mm)[inch]
MLB2012D390	39	100	0.02	4000	0.85 + 0.2 [.033 + .008]
MLB2012D800	80	100	0.04	3000
MLB2012D121	120	100	0.06	2500
MLB2012D301	300	100	0.12	1500
MLB2012D471	470	100	0.25	1000
MLB2012U300	30	100	0.02	3000
MLB2012U600	60	100	0.025	3000
MLB2012U121	120	100	0.04	2500
MLB2012U221	220	100	0.07	2000
MLB2012U301	300	100	0.10	1500
MLB2012U421	420	100	0.15	1000
MLB2012U601	600	100	0.25	500

工作温度Operating Temp.:-55°C~+125°C

特征 FEATURES

具有较大的额定电流，允许的电流为：6A Large withstand voltage (allowable current: up to 6A
在较宽的频率范围内有高阻抗值及EMI抑制效果 High impedance over a wide frequency range
适合与流焊和回流焊 Applicable to flow and re-flow soldering

用途 APPLICATIONS

数字视听产品、车用电子设备、通讯设备、 OA设备和其它 Video/audio equipment, automotive electrical equipment, communication equipment, OAequipment, etc.

产品型号 PRODUCT IDENTIFICATION

例	MLB	1608	U	121	P	1.5A	(f)
1	①	②	③	④	⑤	⑥	⑦

①
分类 : 磁蛛
1	片式铁氧体大电流磁珠
MLB	Chip Ferrite Bead For
1	Large Current

②
外形尺寸（ L*W ） (mm)
External Dimensions(L*W)(mm)
1608[0603]	1.6*0.8
2012[0805]	2.0*1.25
3216[1206]	3.2*1.6

③
材料代号 Material Code
D,E,U,W

⑤
P-耐电流符号

④
公称电感量 Nominal Inductance
Example	Nominal Value
300	30 Ω
121	120 Ω
102	1000 Ω

⑦

无铅产品 Lead Free Products

(f)

⑥

P-耐电流符号

1.5A=1500mA

4A=4000mA

外观尺寸 SHAPE AND DIMENSIONS

Unit:mm [inch]
磁珠	L	W	T	a
MLB 1608	1.6±0.15	0.8±0.15	0.8±0.15	0.3±0.2
[0603]	[.063±.006]	[.031±.006]	[.031±.006]	[.012±.008]
MLB 2012	2.0(+0.3,-0.1)	1.25±0.2	0.85±0.2	0.5±0.3
			[.033±.008]
[0805]	[.079(+.012, -.004)]	[.049±.008]	1.25±0.2	[.020±.012]
			[.049±.008]
MLI 3216	3.2±0.2	1.6±0.2	0.85±0.2	0.5±0.3
			[.033±.008]
[1206]	[.126±.008]	[.063±.008]	1.1±0.2	[.020±.012]
