线绕电阻，圆柱形线绕电阻

价格：

1.00

详细介绍
企业详情

品牌/商标	WM	型号/规格	大功率线绕
种类	线绕电阻直插	性能	通用
材料	线绕	制作工艺	普通线绕
外形	圆柱形	标称阻值	200
温度系数	PTC	额定功率	100（W）
调节方式	固定	功率特性	中功率
频率特性	中频	营销方式	厂家直销
产品性质	热销

RX20大功率被漆瓷管电阻器

型　　号：	RX20

特　　点：	表面立式波纹有利于散热，功率大、过载能力强、耐高温

应　　用：	适用电梯、港机、轧机、卷扬机发电机、变频器等制动和负载

使用环境：	额定功率温度(+70℃)；使用用温度范围(-55℃～+375℃)

结构形式：	额定功率温度(+70℃)；使用用温度范围(-55℃～+375℃)

适用标准：	GB/T5729-2003　GB5732-85

■ 外观尺寸及主要技术指标

额定功率(W)	阻值范围(Ω)	外型尺寸(mm)									阻值精度(%)	温度系数
额定功率(W)	阻值范围(Ω)	D±1	L1±3	L2±3	h±3	H±3	N±1	Ф±1	q±1	Q±1	阻值精度(%)	温度系数
15W	0.12Ω～15KΩ	16	50	68	20	40	6	3	4.5	15	±5%	±250ppm
20W	0.12Ω～20KΩ	20	52	78	26	52	6	3	5	20
30W	0.12Ω～25KΩ	20	75	100	26	52	6	3	5	20
40W	0.12Ω～30KΩ	20	75	100	26	52	6	3	5	20
50W	0.3Ω～30KΩ	28	90	100	26	52	9	3	5	20
75W	0.3Ω～30KΩ	28	140	166	30	65	9	4	6	27
100W	0.5Ω～30KΩ	20	165	195	26	52	6	3	5	20
	0.5Ω～30KΩ	28	170	200	30	65	9	4	6	27
	0.5Ω～30KΩ	40	90	122	46	90	10	5	6	40
150W	0.5Ω～30KΩ	28	215	241	30	65	9	4	6	27
200W	0.5Ω～30KΩ	28	267	290	30	65	9	4	6	27
200W	0.5Ω～30KΩ	40	160	192	46	90	10	5	6	39
250W	0.5Ω～30KΩ	40	180	212	46	90	10	5	6	39
250W	0.5Ω～30KΩ	40	200	235	46	90	10	5	6	39
300W	0.5Ω～30KΩ	40	267	300	46	90	10	5	6	39
350W	0.5Ω～30KΩ	40	330	360	46	90	10	5	6	39
400W	0.5Ω～10KΩ	40	330	360	46	90	10	5	6	39
500W	0.5Ω～10KΩ	50	300	338	45	90	10	5	6	49
750W	0.5Ω～10KΩ	50	330	368	45	90	10	5	6	49
1000W	0.5Ω～10KΩ	60	250	305	64	130	15	5	6	59
1000W	0.5Ω～10KΩ	60	430	485	64	130	15	5	6	59
1500W	0.5Ω～10KΩ	70	300	360	76	145	15	5	8	69
2000W	0.5Ω～8KΩ	70	430	490	76	145	15	5	8	69
3000W	0.5Ω～5KΩ	80	250	350	90	155	15	5	8	80
5000W	0.5Ω～5KΩ	80	430	530	90	155	15	5	8	80
10KW	0.5Ω～5KΩ	100	430	600	130	365	30	8	10	100

■主要检验项目、试验方法及性能要求

检验项目	性能要求	试验方法
电阻温度系数	≤±250(×10-6/℃)	-55℃/+20℃　20℃/+125℃
引出端强度	R≤±(1%R+0.05Ω)	拉力20N
耐电压	无击穿或飞弧	2500V DC，1min
可焊性	焊料能自由流动并与引出端浸润	235±5℃　2±0.5s
耐焊接热	ΔR≤±(1%R+0.05Ω)	260±5℃　10±1s
短时过负荷	ΔR≤±(2%R+0.05Ω)	10倍额定功率，5s
温度快速变化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循环
振动	ΔR≤±(1%R+0.05Ω)	10～500Hz　98m/s2
长期负荷	ΔR≤±(2%R+0.05Ω)	+70±2℃ VR 1000h
不燃性	不燃烧	1～6倍额定功率，5分钟
表面温升	≤350℃	施加额定功率
绝缘电阻值	1000MΩ	1000V DC
稳态湿热	ΔR≤±(2%R+0.05Ω)	+40±2℃　湿度95～98% 240h

中山市东凤镇文明电子行

公司信息未核实

所属城市：广东中山
[联系时请说明来自维库仪器仪表网]
联系人： 姜彬
电话：0760-22775108
传真：0760-22775108
手机：
QQ ：

公司相关产品

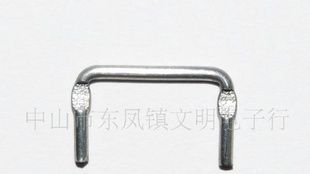

电源专用豪欧电阻分流电阻器取样电阻康铜
