8路同相三态双向总线收发器 74LS245
信息内容：品牌/商标 HITACHI 型号/规格 74LS245 封装 DIP 批号 11+ 类型 线性IC 74芯片特性分类使总汇74HC/LS/HCT/F系列芯片的区别1、 LS是低功耗肖特基,HC是高速COMS.LS的速度比HC略快.HCT输入输出与LS兼容,但是功耗低;F是高速肖特基电路;2、 LS是TTL电平,HC是COMS电平.3、 LS输入开路为高电平,HC输入不允许开路, hc 一般都要求有上下拉电阻来确定输入端无效时的电平.LS 却没有这个要求4、 LS输出下拉强上拉弱,HC上拉下拉相同.5、 工作电压不同,LS只能用5V,而HC一般为2V到6V;6、电平不同.LS是TTL电平,其低电平和高电平分别为0.8和V2.4,而CMOS在工作电压为5V时分别为0.3V和3.6V,所以CMOS可以驱动TTL,但反过来是不行的7、驱动能力不同,LS一般高电平的驱动能力为5mA,低电平为20mA;而CMOS的高低电平均为5mA;8、 CMOS器件抗静电能力差,易发生栓锁问题,所以CMOS的输入脚不能直接接电源.74系列集成电路大致可分为6大类:. 74××(标准型);.74LS××(低功耗肖特基);.74S...

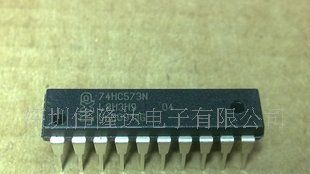

SN74HC573N/D 8路D 型锁存器，具有三态输出
信息内容：品牌/商标 TI NXP 型号/规格 SN74HC573N/D 封装 DIP/SOP 批号 10+ 类型 线性IC SN74HC573A 概述 74HC573八路透明D型锁存器具有三态输出，被设计用于驱动高电容性或相对低阻抗的负载。74HC573尤其适合用来实现缓冲寄存器、I/O口、双向总线驱动器、以及工作寄存器。 74HC573的八个锁存器属于透明D型锁存器。当锁存使能（LE）端为高时，输出端Q将跟随数据输入端（D）。当LE为低时，输出端进入锁存状态以保持预设好的数据。 74HC573的缓冲输出使能端（OE）可用来设置八个输出口工作在普通逻辑状态（高或低逻辑电平）或者高阻态。当处于高阻态时，输出端既不能读取也不能驱动总线。高阻态和增强驱动使得74HC573具备总线驱动能力而不需要接口元件或上拉元件。SN74HC573A 参数74HC573 主要参数电压 2.0～6.0 V驱动电流 -6/6 mA传输延迟 38 ns74HC573 其他特性逻辑电平 CMOS输出数 874HC573 封装与引脚PDIP20, SOIC20, SSOP20, TSSOP20 SN74HC573A 特性宽工作电压范围：2...
