全新原装 欧姆龙固态继电器 G3PA-210B-VD

价 格: 0.10

应用范围 固态 品牌/商标 OMRON/欧姆龙
产品系列 G3PA 型号/规格 G3PA-210B-VD
触点形式 常开型 额定电压 AC/DC12(V)
电流性质 直流 外形尺寸 超小型
触点负载 中功率 防护特征 密封式
直流电阻 W(Ω)

散热器一体,用于加热器控制的小
型纤细型、480V AC额定负载用
• 通过散热器的最适当形状设计,追求纤细效果。
• 除了螺钉安装,还可以进行DIN导轨安装。
• 对应CE标记, 取得UL、 CSA规格、 EN规格(VDE认定)。
(G3PB-5□□B-VD系列 UL申请中)

额定值 / 性能










■符合标准
UL508、 CSA22.2 4、EN60947-4-3
■额定值
●输入 (环境温度25℃)

额定电压使用电压范围输入电流电压电平
动作电压复位电压
DC12~24VDC9.6~30V7mA以下DC9.6V以下DC1V以上

●输出

 项目     型号G3PB- 215B-VDG3PB- 225B-VDG3PB- 235B-VDG3PB- 245B-VDG3PB- 515B-VDG3PB- 525B-VDG3PB- 535B-VDG3PB- 545B-VD
 额定负载电压 AC100~240V(50/60Hz) AC200~480V(50/60Hz)
 负载电压范围 AC75~264V(50/60Hz) AC180~528V(50/60Hz)
 适用负载电流 *0.1~15A (40℃)0.1~25A (40℃)0.5~35A (25℃)0.5~45A (25℃)0.1~15A (40℃)0.1~25A (40℃)0.5~35A (25℃)0.5~45A (25℃)
 接通电流150A (60Hz、 1周期)220A (60Hz、 1周期)440A (60Hz、 1周期)150A (60Hz、 1周期)220A (60Hz、 1周期)440A (60Hz、 1周期)
 电流平方(I2t) (参考值)121A2s260A2s1,260A2s128A2s1,350A2s6,600A2s
 适用负载容量 (阻性负载)3kW (AC200V兆欧表)5kW (AC200V兆欧表)7kW (AC200V兆欧表)9kW (AC200V兆欧表)6kW (AC400V兆欧表)10kW (AC400V兆欧表)14kW (AC400V兆欧表)18kW (AC400V兆欧表)

*根据环境温度的不同而不同。详情请参照特性数据「●负载电流-环境温度额定值」。
■性能

 项目       型号G3PB- 215B-VDG3PB- 225B-VDG3PB-235B-VDG3PB- 245B-VDG3PB- 515B-VDG3PB- 525B-VDG3PB- 535B-VDG3PB- 545B-VD
 动作时间 负载电源的1/2周期+1ms以下
 复位时间 负载电源的1/2周期+1ms以下
 输出ON电压 1.6V(RMS)以下 1.8V(RMS)以下
 漏电流 10mA以下(AC200V兆欧表) 20mA以下(AC480V兆欧表)
 绝缘电阻 100MΩ以上(500V兆欧表)
 耐压 AC2,500V 50/60Hz 1分钟
 振动 10~55~10Hz 单振幅0.375mm(双振幅0.75mm)(DIN导轨安装)
 冲击 294m/s2(DIN导轨安装)
 保存温度 -30~+100℃(不结冰、凝露)
 使用环境温度 -30~+80℃(不结冰、凝露)
 使用环境湿度 45~85%RH
 重量 约240g 约400g 约240g 约400g



无锡市和泉机电商行
公司信息未核实
  • 所属城市:江苏 无锡
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 陈伟考
  • 电话:510-66880880
  • 传真:510-66880880
  • 手机:
  • QQ :
公司相关产品

欧姆龙温控器,E5EZ-R3MT温度控制器

信息内容:

品牌/商标 omron 型号/规格 E5EZ-R3MT E5AZ-R3T 控制类型 温度 控制模式 智能温度控制调节器 测量对象 0 温度范围 0(℃) 测温误差 0(℃) 开孔尺寸 0(mm) 安装型式 W 输出信号 W(mA) 工作电压 W(V) 外形尺寸 W(mm) 重量 W(Kg) 我公司主要代理欧姆龙(OMRON)产品有温控器、编码器、接近开关、接近传感器、可编程控制器、触摸屏、PLC、开关电源、光电开关、微动开关、限位开关、通用继电器、固态继电器、继电器.计数器、定时器。 专营OMRON,价优货期短E5CZ-R2MT 48*48/AC100-240V,E5CZ-Q2MT 48*48/AC100-240VE5EZ-R3T 48*96/AC100-240V, E5EZ-Q3T 48*96/...

详细内容>>

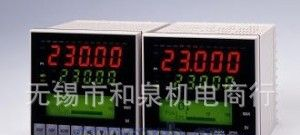

SHIMADEN日本岛电温控仪SR23-SSIN,温度控制调节器
