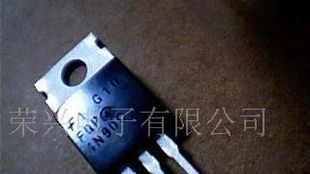

达林顿三极管,TIP142,TIP147

价格：

4.00

详细介绍
企业详情

品牌/商标	ST	型号/规格	TIP142,TIP147
类别	直插	结构	平面型
封装形式	TO-3P/TO-220	材料	硅
电流容量	大功率	封装材料	塑料封装
应用范围	达林顿

TIP142;达林顿管加阻尼,PNP+D,电流:10A,电压:100V,功率:125W,TO-3P,品牌:ST,产地:马来西亚,环保:ROHS
TIP147;达林顿管加阻尼,NPN+D,电流:10A,电压:100V,功率:125W,TO-3P,品牌:ST,产地:马来西亚,环保:ROHS
*售后服务*
我公司对于出售的产品实行质量三包。客户在购货当天起30天内若发现器件的质量确实有问题，我公司在认可产品出厂的质量要求测试后，不符合要求的一律给予更换或退货、退款；我公司在承担产品责任时不超过客户购买的原价值，并且不对客户使用该产品时所造成的间接损坏负责；对客户没有按照产品参数要求的标准与超标准使用所造成的损坏由客户自行负责，我公司将不承担任何经济赔偿和法律责任。

■邮资及运费

批量少的客户我公司一律以特快专递发货，批量大的客户我公司在两天内给予发货，运费、邮费由客户自付，运输方法由客户自选。

TIP140/141/142
TIP145/146/147
COMPLEMENTARY SILICON POWER
DARLINGTON TRANSISTORS
n TIP141, TIP142, TIP145 AND TIP147 ARE
STMicroelectronics PREFERRED
SALESTYPES
n COMPLEMENTARY PNP - NPN DEVICES
n MONOLITHIC DARLINGTON
CONFIGURATION
n INTEGRATED ANTIPARALLEL
COLLECTOR-EMITTER DIODE
APPLICATIONS
n LINEAR AND SWITCHING INDUSTRIAL
EQUIPMENT
DESCRIPTION
The TIP140, TIP141 and TIP142 are silicon
Epitaxial-Base NPN power transistors in
monolithic Darlington configuration, mounted in
TO-218 plastic package. They are intented for
use in power linear and switching applications.
The complementary PNP types are TIP145,
TIP146 and TIP147 respectively.
®
INTERNAL SCHEMATIC DIAGRAM
March 2000
ABSOLUTE MAXIMUM RATINGS
Symbol Parameter Value Unit
NPN TIP140 TIP141 TIP142
PNP TIP145 TIP146 TIP147
VCBO Collector-Base Voltage (IE = 0) 60 80 100 V
VCEO Collector-Emitter Voltage (IB = 0) 60 80 100 V
VEBO Emitter-Base Voltage (IC = 0) 5 V
IC Collector Current 10 A
ICM Collector Peak Current 20 A
IB Base Current 0.5 A
Ptot Total Dissipation at Tcase £ 25 oC 125 W
Tstg Storage Temperature -65 to 150 oC
Tj Max. Operating Junction Temperature 150 oC
