供应BHG1系列矿用高压电缆接线盒
| 价 格： | 1850.00 | |
| 型号/规格： | BHG1 | |
| 品牌/商标： | 巨鼎 |
BHG1-400/10KV-2T矿用高压接线盒 BHG1-400/10KV-2T高压接线盒 BHG1-400/10KV-2T防爆高压接线盒 BHG1-400/10KV-2T矿用高压接线盒，BHG1系列矿用高压电缆接线盒，BHG1系列矿用隔爆型高压电缆接线盒使用说明书，本标准规定了供用户了解产品，正确搬运，安装，使用和维护的要求及内容。
BHG1系列矿用隔爆型高压电缆接线盒使用说明书
1、范围
本标准规定了供用户了解产品，正确搬运，安装，使用和维护的要求及内容。
2、执行标准
接线盒执行GB3836.1～3-2000和MT/T946-2005《煤矿用增安型高压电缆接线盒》和Q/GD001-2008《矿用隔爆型高压电缆接线盒》标准。
3、概述
3.1 接线盒适用于具有爆炸性气体（甲烷）和煤尘混合物的煤矿井下采煤掘进巷道中连接电力电缆电路接线之用。
3.2 产品型号含义
3.4 防爆标志：“ExdI”
3.5 防爆型式：矿用隔爆型
4、工作条件
接线盒适于下列工作环境：
海拔高度不超过1000m；- 环境气压（86～110）kpa；
- 环境温度(—20～＋40)℃；
- 空气相对湿度不大于98%（＋25℃时）；
- 具有甲烷煤尘爆炸性混合物的煤矿井下；
- 无显著摇动和剧烈冲击振动的环境；
- 在无破坏金属及绝缘的气体和蒸气的环境中；
- 污染等级：3级；
- 安装类别：Ⅲ类。
该接线盒是由壳体、盖和接线瓷座组成（见图1）。用于防止电缆拔脱的压板设计成带有弧形沟槽的铸件，提高了压线的可靠性。瓷座选用了性能优良高压电瓷粉烧制而成，具有较强的绝缘性能。接线盒内部带电体之间的电气间隙，爬电距离均符合标准要求。
BHG1-200/10-2,BHG1-400/10-3（2） BHG1-400（315,200）/6-3（2）外形图
6、主要参数
接线盒的主要参数见表1。
表1
型号 |
额定电压 （kV） |
额定电流 （A） |
电器间隙 （mm） |
爬电 距离（mm） |
电缆外径 （mm） |
控制线路 额定电压 |
控制线路 额定电流 |
| BHG1-400(315,200)/6-3(2) | 6 | 200,315,400 | 60 | 80 | φ68～φ78 | 127V | 5A |
| BHG1-200/10-2 | 10 | 200 | 100 | 125 | φ68～φ78 | 127V | 5A |
| BHG1-400/10-3(2) | 10 | 400 | 100 | 125 | φ68～φ78 | 127V | 5A |
| 外形尺寸及重量 | |||||||
| 外形尺寸mm | 重量kg | ||||||
| BHG1-400(315,200)/6-2 | 856X552X220 | 60 | |||||
| BHG1-400(315,200)/6-3 | 885X400X220 | 70 | |||||
| BHG1-400（200）/10-2 | 906X420X256 | 70 | |||||
| BHG1-400/10-3 | 876X562X256 | 80 | |||||
| 工频耐压 | |||||||
| 电压等级kV | 工频耐受电压kV | ||||||
| 7.2 | 23 | ||||||
| 12 | 30 | ||||||
| 0.127 | 2 | ||||||
7、故障分析与排除
接线盒长期使用后如发现断电，断电源后打开盖，检查电缆是否松脱，如松脱将电缆压紧即可。
8、安装和调试
电缆与接线盒的安装工作可在井上进行，也可以在井下进行，安装应首先对电缆仔细进行检查，其护套应完整无损，芯线应没有潮气侵入，取来接线盒，查看标志牌，警告牌及紧固件是否完整，并将接线腔与中壳分开，用专用扳手将螺母压板拧松，然后按以下程序进行安装。
乐清市巨鼎防爆电器有限公司 http://www.judingfb.com
联系手机：15724244794 电话：0577-27868508
QQ：2473104189 阿里旺旺：yuyan65
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张丽
- 电话：0577-27868508
- 传真：0577-27868590
- 手机：15724244794
- QQ ：

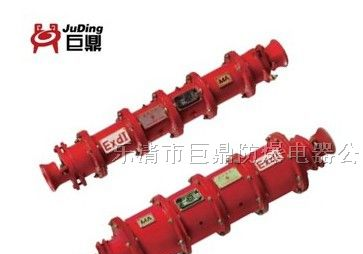

供应矿用高压电缆连接器LBG1-400/10KV矿用高压连接器
