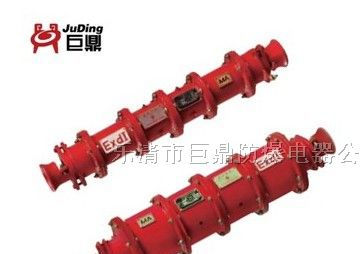

LBG1-200/6，200A 6KV高压电缆连接器，LBG1系列矿用隔爆型高压电缆连接器
一、  概述
1.1    产品特点
采用优质无缝钢管制造，结构紧凑，互换性强，过载能力强，动、热稳定性好等特点。
1.2    主要用途及适用范围
LBG1系列矿用隔爆型高压电缆连接器（以下简称连接器）适用于煤矿井下采煤掘进巷道中联接6/10千伏电力电缆电路；可供UGSP监视屏蔽型电缆在移动变电站供电时接线之用，可以在电缆段上两端连接用，以便互相插接，也可将其一半专用防爆连接部位接到移动变电站上。
1.3    使用环境
1.3.1    海拔高度不超过1000米，周围环境温度-20℃～+40℃时。
1.3.2    周围空气相对湿度不大于95%(+25℃时)。
1.3.3    在有甲烷和煤尘爆炸性混合气体的矿井中。
1.3.4    在无强烈颠簸振动、无滴水及水浸入的环境中。
1.3.5    在无足以破坏金属和绝缘的腐蚀性气体及蒸气集中的地方。
1.4    型号组成及其代表意义
L      B      G      1  –  □  /  □

额定电压(V)
额定电流(A)
设计序号
高压
矿用隔爆型
连接器
1.5    产品执行标准
1.5.1　本系列产品符合MT/T947-2005《矿用隔爆型高压电缆连接器》标准中的要求。
1.5.2　符合GB3836-2000《爆炸性气体环境用电气设备》标准要求。
1.6    产品防爆型式
矿用隔爆型；防爆标志：ExdI。
二、  产品结构特征
2.1    总体结构由三部分组成
2.1.1    电缆固定引线装置，由压紧法兰盘、压板、垫圈、封环和无缝钢管（或钢板）焊接外壳及内外接地组成。
2.1.2    接线装置为无缝钢管制造的内腔及螺栓固定的绝缘件组成。
2.1.3    可动接触部分由装于绝缘件内的铜接线座、铜接线管（GT型外购件）、铜插座及接触杆组成；连接器在接触杆处分成各包有上述三部分的两段，接触杆为两段公用的连接装置；壳体外有铭牌，警告牌及防爆标志。
三、  产品主要技术参数
3.1    主要技术参数见表1
表1
型      号    额定电压(kV)    额定电流(A)    极限通过电流    动热稳定电流    配用电缆
外径mm
            有效值    峰值    热稳定
2秒    动稳定
2秒    橡套
LBG1-200/6    6    200    9千安    15千安    3.15千安    7.875千安    78
LBG1-400/6    6    400    9千安    15千安    6.3千安    14千安    78
LBG1-200/10    10    200    9千安    15千安    3.15千安    7.875千安    78
连接器组件单独装于用电设备    6/10    200/400    9千安    15千安    3.15千安    7.875千安    78
四、  尺寸、重量
4.1    外形尺寸






型        号    外形尺寸(mm)    重        量(kg)    备      注
LBG1-200/6    1100×φ210    68
LBG1-400/6    1120×φ210    68
LBG1-200/10    1140×φ280    110
五、  产品使用、操作方法
5.1    使用前的准备和检查
使用前应检查产品连接是否松动、脱落现象。
5.2    安装工艺要求
5.2.1    安装前首先检查电缆的型号、规格是否与所安装的连接器相符并齐各种器材，连接器及各种器材必须保持清洁（尤其是连接器里的绝缘件，必须在安装前擦清洁）；施工现场应尽可能注意清洁。
5.2.2    把压紧法兰盘、封环、压线腔、密封圈连接腔以及塑料模壳（用于浇灌环氧冷铸剂），先后套进电缆。
5.2.3    按图1规定的尺寸，在电缆末端250mm长度上剥去电缆护套及护套下监视线内外的半导体层，松开留下的监视线，并编成二根辫子股，然后在它上面再套上绝缘管；绝缘管应尽量套到辫子股的根部，绝缘管的另一端应露出导线28mm长。
