生产电磁阀,高温电磁阀,高压电磁阀,蒸汽电磁阀

价 格: 面议
型号/规格:AOC
品牌/商标:广州奥村

产品说明:

一、产品说明:

高温电磁阀,其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。

二、结构特点:


耐高温:采用金属硬密封,提高了使用温度。介质流体温度可达425℃耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。采用杠杆原理保证线圈和阀体彻底隔离

三、结构原理:


电磁阀电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。


四、技术参数 :

介质温度

ZCZG

≤250

ZCZH

≤400

公称压力(MPa

ZCZG

2.5

ZCZH

4.0

工作压差(MPa

ZCZG

0.1-2.5

ZCZH

0.1-4.0

公称通径(MPa

15

20

25

32

40

50

65

80

100

功耗

130VA

480VA

电源电压

AC220V DC 24V 其余规格可作特殊订货

额定流量系数(KV

3.8

7.4

10.3

18.8

25.7

41

58

85

154

泄漏量(ml/min

JB/T7352-94·F规定


五、ZCZG先导直动高温电磁阀安装尺寸:

DN

L

H

D

D1

D2

D3

b

f1

f

n-d

10

160

298

90

60

34

41

16

4

2

4-?14

15

160

298

95

65

39

45

16

4

2

4-?14

20

200

304

105

75

50

55

16

4

2

4-?14

25

200

304

115

85

57

65

16

4

2

4-?14

32

200

314

140

100

65

78

18

4

2

4-?18

40

260

460

150

110

75

85

18

4

3

4-?18

50

300

460

165

125

87

100

20

4

3

4-?18

65

290

433

185

145

109

120

22

4

3

8-?18

80

310

433

200

160

120

135

22

4

3

8-?18

100

350

461

235

190

149

160

24

4.5

3

8-?22

广州杭阀机电设备有限公司
公司信息未核实
  • 所属城市:广东 广州
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 孙明福
  • 电话:020-61132877
  • 传真:020-32398971
  • 手机:13711006332
  • QQ :QQ:1527927718
公司相关产品

供应ZCG 先导式高温电磁阀【奥村电磁阀品牌】

信息内容:

产品说明: ■用途 该电磁阀系电力操纵的常闭型先导式高温电磁阀,适用于蒸汽管路中的自控制系统中。 ■产品特点 耐高温:密封材料采用耐高温材料,线圈部分采用耐高温电工材料,外围增设散热机构。 耐腐蚀:主要部件阀塞、阀体等采用不锈钢和铜合金制成,防腐性能好。 耐磨损:选材合理,阀塞与阀间巧妙地利用流体润滑作用,减少磨损。 ■主要技术参数 公称通径 20 25 32 40 50 65 公称压力(Mpa) 1.6 工作压差(Mpa) 0.04~1.6 工作介质 蒸汽、油(高温气体、液体) 介质温度(℃) -40~350 环境温度(℃) -40~60 环境温度(℃) 95±3% 额定电压(V) Ac220 功率(VA) 45 绝缘等级 H级 工作频率 连续 额定流量系数(KV) 5.4 9 15 18 28 40 泄露量(ml/min) 1.5 3.0 30 45 60 ■安装尺寸 DN L H D D1 D2 b f n-d 10 115 148 90 60 41 14 2 4-φ...

详细内容>>

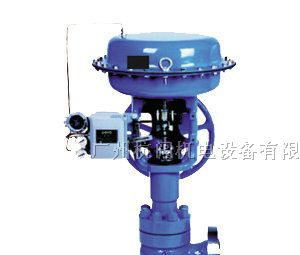

ZMAS型高压单座角型调节阀、调节阀、广州阀门制造
