供应60V,3A升压型LED恒流驱动芯片XL6004
| 价 格： | 面议 | |
| 型号/规格： | XL6004 | |
| 品牌/商标： | XLSEMI |
XL6004是一颗突破传统电路拓扑结构,结合HVBCD工艺,大电流,高压DC/DC升压恒流LED驱动IC,
(1)它具有较宽的直流5V到32V输入电压范围(低压可以兼顾锂电供电)
(2)升压可到42V,可驱动串联12颗1W LED(同比其它品牌多驱动4~5颗LED)
(3)大电流2000mA持续电流输出,可驱动1W LED12串3并或3W LED12串
(4)EN脚可实现PWM调光,且自带软启动功能
(5)低至0.2V参考电压,可以有效提高系统效率
(6)输出42V过压保护功能
(7)内置过热保护功能
优势：宽电压输入，大电流输出，外围电路简单。XL6004应用简单,普通DC/DC升压拓扑结构,效率高达92%,适用于基于LED的汽车、路灯、 太阳能灯及LED背光驱动的应用.低压LED射灯代替卤素灯 车载LED灯 低压工业照明 LED备用灯 LED灯饰 安全电压照明 液晶电视背光.
1. 传统的大功率LED路灯电源，大部分是用220V AC~DC后面再用LM358或者三极管来做恒流，此电路恒流精度低，并且过温，短路等保护功能没有，输出的可变性不强.
2. XL6004只要前面有标配的AC~DC的电源，24V/12V，XL6004有40W的输出功率，80W路灯用2个XL6004电路，120W路灯用3个XL6004电路，200W路灯用5个XL6004电路。
3. XL6004可以12个LED灯串联，市场其它输出只能够8个LED灯串联。
4. 还可以用在太阳能灯，汽车尾灯，LED白光阵列，大功率手电筒灯，LED背光驱动
VIN=5V 可以点亮 8颗1W LED。 VIN=6V 可以点亮 9颗1W LED。
VIN=7V 可以点亮 11颗1W LED。 VIN>=8V 可以点亮12颗1W LED
该芯片为TO252-5L的封装，散热效果。
XL6003 VIN=12V时可驱动8颗1W LED串联
XL6004 VIN=12V时可驱动12颗1W LED串联
XL6005 VIN=24V时可驱动16颗1W LED串联
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应SMF05.TCT SC70-5L 4线5V ESD保护二极管
信息内容：Semtech SMF05 5 V TVS Diode Array For ESD and Latch-Up Protection Features Protects 4 I/O lines Working voltage: 5 V Transient protection for data lines to IEC 61000-4-2 (ESD) ± 15 kV (air), ± 8 kV (contact) IEC 61000-4-4 (EFT) 40 A (5/50 ns) Small package for use in portable electronics Low leakage current Low operating and clamping voltages Solid-state silicon-avalanche technology dzsc/18/5056/18505604.jpg dzsc/18/5056/18505604.jpg 还长期深港两地进口原装现货供应ESD,TVS静电保护器件.型号如下;RCLAMP0502A.TCT SC-89 低电容TVS阵列，2线I/O线保护，1线电源保护 RCLAMP0502B.TCT SC-75 低电容TVS阵列，2线I/O线保护，1线电源保护 RCLAMP0504F.TCT SC70-6L 低电容TVS阵列，4线I/O线保护，1线电源保护 RCLAMP0514M.TBT MSOP-10 低电容TVS阵列，4线I/O线保护，1线电源保护 RCLAMP0521P.TCT SLP1006P2 超低电容1线ESD保护 RCLAMP0524P.TCT SLP2510P8 超低电容4线ESD保护 SD05.TCT SOD-323 5V单线ESD保护 SD05C.TCT SOD-323 5V单线ESD双向保护 SD12.TCT SOD-323 12V单线ESD保护 SD12C.TCT S...
供应ESD防静电二极管RCLAMP0502B

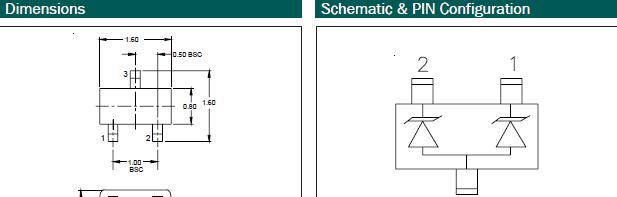

信息内容：RCLAMP0502B ESD和CDE保护的超低容抗瞬态电压抑制(TVS)二极管阵列,超低电容小于1pF,具有高速数据线ESD保护: IEC 61000-4-2 (ESD) ±15kV (空气), ±8kV (接触)和IEC 61000-4-4 (EFT) 40A (5/50ns),能保护两个I/O线,没有插入损耗的频率大于3.0GHz,高度小于1mm,低漏电电流和箝位电压,工做电压5.0V, 采用固态硅雪崩技术,SC-75(SOT-523)封装,RoHS/WEEE兼容, 可用在高清多媒体接口(HDMI),移动显示器数字接口(MDDI),RF/天线电路,GaAs光电二极管保护,HBT功率放大器,Infiniband收发器保护 ; dzsc/18/5056/18505605.jpg还长期深港两地进口原装现货供应ESD,TVS静电保护器件.型号如下;RCLAMP0502A.TCT SC-89 低电容TVS阵列，2线I/O线保护，1线电源保护 RCLAMP0502B.TCT SC-75 低电容TVS阵列，2线I/O线保护，1线电源保护 RCLAMP0504F.TCT SC70-6L 低电容TVS阵列，4线I/O线保护，1线电源保护 RCLAMP0514M.TBT MSOP-10 低电容TVS阵列，4线I/O线保护，1线电源保护 RCLAMP0521P.TCT SLP1006P2 超低电容1线ESD保护 RCLAMP0524P.TCT SLP2510P8 超低电容4线ESD保护 SD05.TCT SOD-323 5V单线ESD保护 SD05C.TCT SOD-323 5V单线ESD双向保护 SD12.TCT SOD-323 12V单线ESD保护 SD12C.TC...
