涡轮流量计价格流量计选型流量计基本参数

价格：		面议
型号/规格：		ZRN-LWGY涡轮流量计
品牌/商标：		中瑞能

详细介绍
企业详情

产品简介∷

一、用途：
ZRN-LWGY涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。

二、特点：
★ 压力损失小，叶轮具有防腐功能。
★ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
★ 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示
器。修正公式精度优于±0.02%。
★ 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
★ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。

LWGY系列智能一体化涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。该类涡轮流量计按照供电方式、是否具备远传信号输出可分为LWGY-□B型和LWGY-□C型。 LWGY-□B型：供电电源采用3.2V10AH锂电池（可连续运行4年以上）；无信号输出功能。 LWGY-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。 二、产品特点 1. 高度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R； 2. 重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的度，在贸易结算中是优先选用的流量计； 3. 具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正 4. 所有有效数据掉电后保持10年不丢； 5. 范围度宽，中大口径可达1:20，小口径为1:10； 6. 结构紧凑轻巧，安装维护方便，流通能力大； 7. 适用高压测量，仪表表体上不必开孔，易制成高压型仪表； 8. 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等； 9. 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。 三、基本参数与技术性能 1.技术性能：表1

仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接
仪表口径及连接方式	（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级	±0.5%R
量程比	1:10；1:15；1:20
仪表材质	304不锈钢、316（L）不锈钢等
被测介质温度（℃）	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号	4-20mADC电流信号（LWGY-□C型）
供电电源	LWGY-□B型：自带锂电池供电（可连续使用3年）；LWGY-□C型：+24VDC
信号传输线	2×0.3（二线制）
传输距离	≤1000m
信号线接口	内螺纹M20×1.5（LWGY-□C型）
防爆等级	ExdIIBT6
防护等级	IP65

2.测量范围及工作压力：表2

仪表口径（mm）	正常流量范围（m³/h）	扩展流量范围（m³/h）	常规耐受压力（MPa）	特制耐压等级（MPa）（法兰连接方式）
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0

三、主要技术参数:
★ 流量计规格，基本参数和性能指标
（见表二）
★ 准确度：0.5级、1.0级；
★ 使用条件：
1、环境温度-20℃～50℃;
2、相对温度：5%～95%;
3、被测介质温度：-20℃～120℃;
4、大气压力：86Kpa～106Kpa;
5、防爆等级：ibⅡBT4.
★ 信号传输距离：传感器至显示器的距离可达1000m。

四、电气特性：
1、显示方式：
　　（1）LWGY 远传显示：脉冲输出（配显示仪表）；
　　（2）LWY 现场显示：7位LCD显示累积流量，单位（m3）
　 7位LCD显示瞬时流量，单位（m3/h）
　　（3）LWGB 涡轮流量变送器：（配显示仪表）。
2、输出功能：
　　（1）LWGY 脉冲输出，p-p值由供电电源确定；
　　（2）LWY 可带脉冲输出或4~20mA两线制电流输出；
　　（3）LWGB 4~20mA两线制电流输出。
3、供电电源：
　　（1）LWGY：DC5~24V；
　　（2）LWY：3V锂电池安装于仪表内部可连续使用八年以上；
　　（3）LWGB：DC24V。
五、选型表

	ZRN-LWGY□	□□□	□	□	□	说明
类型	ZRN-LWGYA					流量传感器脉冲输出三线制，+12V供电；
	ZRN-LWGYB					现场显示型3V电池供电；
	ZRN-LWGYC					现场显示带4～20mA或脉冲输出，+24V供电；
	ZRN-LWGYD					流量变送器4～20mA输出，+24V供电；
公称通径		4				正常流量范围 m³/h	0.04～0.25	扩展流量范围 m³/h	0.04～0.4
		6					0.1～0.6		0.06～0.6
		10					0.2～1.2		0.15～1.5
		15					0.6～6		0.4～8
		20					0.8～8		0.45～9
		25					1～10		0.5～10
		32					1.5～15		0.75～15
		40					2～20		1～20
		50					4～40		2～40
		65					7～70		3.5～70
		80					10～100		5～100
		100					20～200		10～200
		125					25～250		12.5～250
		150					30～300		15～300
		200					80～800		40～800
防爆						无标记，为非防爆型
防爆			B			防爆型
精度等级				A		度0.2级
				B		度0.5级
				C		度1.0级
涡轮类型					A	正常流量范围
涡轮类型					B	扩展流量范围
说明： DN4～DN10管径螺纹连接或焊接，配有前后直管段和过滤器,压力为6.3MPa。 DN15～DN40管径的传感器为螺纹连接，压力为2.5MPa。 DN50～DN200管径的传感器为法兰连接, 压力为1.6Mpa。 DN15～DN40管径可选配前后直管段或活接头，材质分碳钢和不锈钢。 DN15～DN40管径如需法兰连接，订货时说明

北京中瑞能仪器仪表测控技术有限公司

公司信息未核实

所属城市：北京北京市
[联系时请说明来自维库仪器仪表网]
联系人： 李晶晶
电话：010-57117771
传真：010-58857017
手机：13161862304
QQ ：

公司相关产品

便携式超声波热量计原理价格安装方法

信息内容：

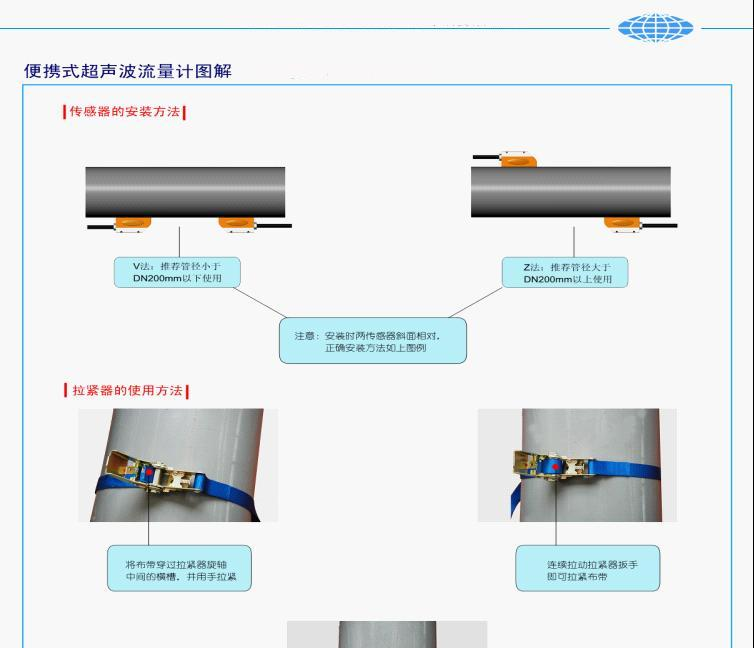

产品简介∷ 一、特点：高精度测量线性度优于0.5%，重复性精度优于0.2%，测量精度:流量优于±1%，热量优于±2%非接触式测量将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量、热（冷）量的测量测量范围大选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm管道流量的测量支持中英文菜单 dzsc/18/4987/18498751.jpg不同版本的流量计 , 可支持中文或英文菜单 , 方便快捷充电电源内置大容量镍氢充电电池 ,可支持流量计连续工作20小时以上内置打印机既可实现即时屏幕打印 , 还可以定时打印提前设定的多达20余项的测量结果。内置数据记录器可将提前设定的多达20余项的测量结果上传至计算机或联网通讯二、典型应用：dzsc/18/4987/18498751.jpg典型应用：冷水制冷温度、流量、冷量测量热水供热温度、流量、热量测量换热器温度、流量、热量测量冷冻机出水温度、流量、冷量测量锅炉出水温度、流量、热量测量水源制冷、酒精、能源监测、房产能耗、节能减排等行业三、基本参数主机2×20点阵式背光型液晶显示器，工作温度（-20～60℃）打印机输出24列字符微型热敏打印机4×4+2式轻触键盘数据接口RS-485超声波流量传感器：标准TS-2型适用管径：DN15～DN1...
