插入式涡街流量计工作原理 安装方法 选型
| 价 格： | 面议 | |
| 型号/规格： | ZRN-LUGB插入式涡街流量计 | |
| 品牌/商标： | 中瑞能 |
| 产品简介∷ | |
| 插入式涡街流量计 将涡街测量头插入管道特定位置，通过测量该位置的局部流量，根据管道截面流速分布关系，计算出管道内平均流速值。它由转换器、插入杆组件、球阀（ 根据需求配 ）、安装短管（ф100）、涡街测量头等组成。 插入式涡街流量计安装步骤： 1．在需要安装流量计的管道正上方（水平管道有此要求），割开 一个略小于ф100的孔，去掉毛刺； 2．将配套的一端带有法兰的短管放在孔的上面，保持短管与管 道垂直，焊接牢固； 3．放上垫片，插入流量计，法兰连接，若此时有球阀，应先将球阀放在短管上连接好，再打开球阀，插入流量计； 4．保证流量计前有大于15D和后有5D的直管段(D为管道内径)。 二、工作原理 按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。 三、仪表特点 a.可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。 b.采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。 c.压力损失小，量程范围宽，范围度达1:25。 d.无可动部件，长期稳定，结构简单便于安装和维护。 e.可测介质温度达+250℃。 |
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李晶晶
- 电话：010-57117771
- 传真：010-58857017
- 手机：13161862304
- QQ ：
温压补偿智能型涡街流量计生产厂家 工作原理
信息内容：产品简介∷ ZRN-LUGB温压补偿智能型涡街流量传感器是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，LUGB温压补偿智能型属于我公司涡街流量计系列中具有结构紧凑、安装使用维护方便的特点。 二、功能特点 ● 表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。 ● 全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。 ● 全新的数字滤波和修正功能使流量测量更加精准可靠。 ● 电池供电型无需外接电源既可连续工作两年以上。 ● 全新点阵汉字液晶显示，使用操作更方便。 三、技术参数 测量介质： 液体、气体、蒸汽 介质粘度： 小于10cp 介质温度： -50℃——+400℃ 本体材料： 1Cr18Ni9Ti(其他材料协议供货) 传感器密封： 石墨垫片（特殊根据要求） 环境温度： -30℃——+80℃（特殊根据要求） 公称直径： 管道式：DN15——DN300； 插入式：DN200-2000mm 测量精度： 液体:测量值的±0.5%（特殊） 气体：测量值的±0.5% 量程比：...
超声波热量计技术参数 安装方式

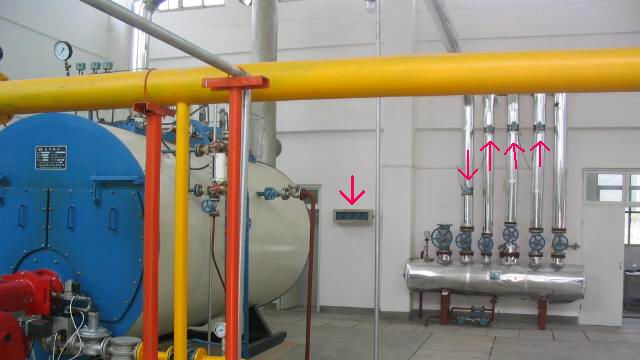

信息内容：∷产品简介∷ ZRN-100系列超声波热量计是在超声波流量计基础上加配一对温度变送器而实现热量计量功能的。可循环显示正、负、净累积热量与累积流量和瞬时热量与流量计及时间、温度等值。 ●热量计算公式：热量=流量×(A11温度下的水的热焓值-A12度下的水的热焓值) ●国际标准热焓值表已存于热量计中 ●超声波流量计介绍详见固定式超声波流量计 dzsc/18/4987/18498746.gif
