供应GF系列变压器风机

价格：		450.00
型号/规格：		GF系列
品牌/商标：		华森达(中英文)

详细介绍
企业详情

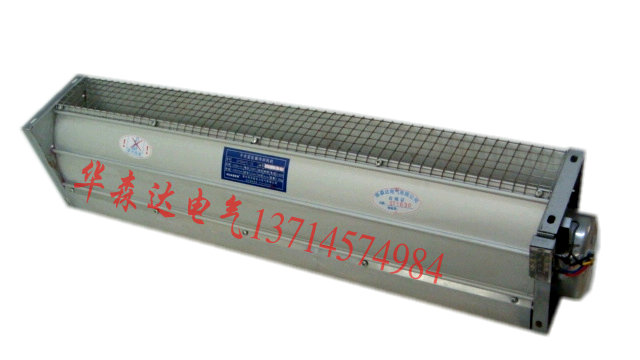

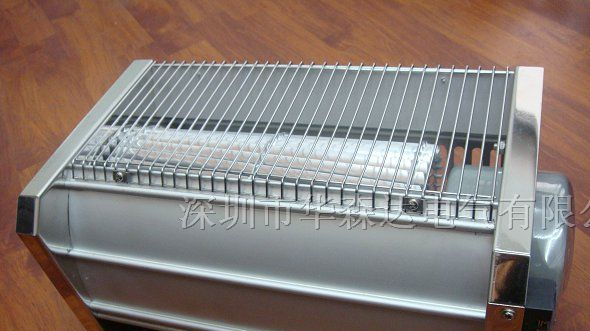

冷却风机简介

变压器冷却风机主要用于干式变压器的冷却增容，能有效得解决干式变压器的散热问题，可是变压器断续超载50%运行，也可用于电子设备，电柜等产品的冷却降温。

本产品严格按JB/T8971－1999《干式变压器用横流式冷却风机》设计生产。电机定、转子铁芯采用优质冷轧硅钢片；低噪音轴承；叶轮采用铝合金表面电泳处理，再通过精细的动平衡调校；左右端板采用不锈钢板冲压成型，进风板、出风板和导风板采用铝合金型材搭扣组合；整个风机结构合理，工艺先进造型美观，永不生锈。具有风量大、噪声小、温升低、寿命长、运行平稳、安装方便等特点。有顶吹式、侧吹式多种规格。详情请咨询www.huasenda.com。

使用条件

1、环境温度应75C≥-40C。
2、通过冷却风机的工业气体不允许有强酸、强碱及各种溶液。
3、不允许有沙尘等杂物掉入风机内，以免造成风机烧毁及扇叶断裂。

型号规格	电机参数						风量（M³/h）	噪音dB(A)	适配变压器KVA	每台用量N	单台风机重量Kg
型号规格	电压（V）	相数（P）	电流（A）	频率（Hz）	轴功率	转速（r/min）	风量（M³/h）	噪音dB(A)	适配变压器KVA	每台用量N	单台风机重量Kg
GFD760-90	220/380	单/三	0.4/0.2	50	50	1400	1000	﹤48	630~800	4	4
GFD850-90	220/380	单/三	0.4/0.2	50	50	1400	1100	﹤48	30~50	2	5.2
GFD(D)370/108	220/380	单/三	0.4/0.2	50	50	1400	600	﹤48	630~1000	6	3.75
GFD(D)470/108	220/380	单/三	0.4/0.2	50	50	1400	650	﹤48	1000~1250	6	4.1
GFD(D)570/108	220/380	单/三	0.4/0.2	50	50	1400	830	﹤48	250~315	4	4.35
GFD(D)590/108	220/380	单/三	0.4/0.2	50	50	1400	880	﹤48	400~500	4	4.5
GFD(D)760/108	220/380	单/三	0.4/0.2	50	50	1400	1100	﹤48	1000~1250	4	5.2
GFD(D)850/108	220/380	单/三	0.4/0.2	50	50	1400	1300	﹤50	1250~1600	4	6.2
GFD(D)1050/108	220/380	单/三	0.4/0.2	50	50	1400	2000	﹤50	﹤315	2	6.1
GFD(D)1150/108	220/380	单/三	0.4/0.2	50	50	1400	2150	﹤50	200~315	2	6.5
GFD(D)1240/108	220/380	单/三	0.4/0.2	50	50	1400	2220	﹤50	400~500	2	6.75
GFD(D)1430/108	220/380	单/三	0.4/0.2	50	50	1400	2350	﹤50	630~1000	2	7.2
GFD370-130	220/380	单/三	0.48/0.22	50	65	1400	800	﹤52	630~1000	6	4.8
GFD470-130	220/380	单/三	0.48/0.22	50	90	1400	1050	﹤52	1250~1600	6	5
GFD590-130	220/380	单/三	0.48/0.22	50	90	1400	1380	﹤52	2000~2500	6	6.2
GFD850-130	220/380	单/三	0.48/0.22	50	90	1400	1800	﹤55	1600~2500	4	8.5
GFDD370-150	220/380	单/三	0.6/0.28	50	65	1400	880	﹤52	630~1000	6	4.8
GFDD470-150	220/380	单/三	0.6/0.28	50	90	1400	1050	﹤52	1250~1600	6	5.2
GFDD590-150	220/380	单/三	0.6/0.28	50	90	1400	1380	﹤52	2000~2500	6	6.4
GFD(D)1500/108	220/380	单/三	0.4/0.2	50	50*2	1400	2450	﹤55	1000~1250	2	9.8
GFD(D)1680/108	220/380	单/三	0.4/0.2	50	50*2	1400	2600	﹤55	1600~2500	2	10.5
GFD(D)1500/130	220/380	单/三	0.48/0.22	50	90*2	1400	3200	﹤55	1000~1250	2	15
GFD(D)1500/150	220/380	单/三	0.48/0.22	50	90*2	1400	3200	﹤55	1000~1250	2	15
GFD(D)1680/130	220/380	单/三	0.48/0.22	50	90*2	1400	3550	﹤55	1600~2500	2	16
GFD(D)1680/150	220/380	单/三	0.48/0.22	50	90*2	1400	3550	﹤55	1600~2500	2	16

冷却风机参数

订货须知

1、订货时请根据使用要求和变压器的容量及结构形式，参照资料提供的产品型号选型，我公司也可根据您的使用规格进行定制。
2、我公司根据订单或订货合同在三到七天内交货，定制产品在十五天内交货。详情请咨询www.huasenda.com。

搬运和存放

1、在搬运过程中，要注意轻拿轻放，按照包装箱的标志和要求搬运和放置，切勿倒置和立置。
2、在搬运过程中应避免强烈冲击和剧烈震动，以防包装葙和产品破损。

安装与维护

1、安装前应应首先检查是否因包装运输造成损坏、变形、如有损坏或变形应修复后安装使用。
    2、然后再检查各零件及螺丝是否有松动；叶片与风筒之间是否相碰或移位，若相碰或移位应进行调整后方可安装。
    3、冷却风机安装后应进行试机，待风机运行正常后再进行联机使用。
    4、风机长期置放重新使用时，应对风机进行检查试运行若无异常现象，方可联机使用。
    5、风机安装完毕后应将接线盒密封，以防接线盒渗漏造成短路烧毁电机。

安装步骤：
冷却风机一般安装在干式变压器下夹件旁边，将底下及外面的冷空气吹向干式变压器的线圈内，使干式变压器能充分冷却。安装时应根据冷却风机的出风角度(与水平夹角约为135°)及出风口位置，使风机的出风能最顺利地进入干

式变压器的高低压线圈间的风道，从而使散热效果。

该冷却风机安装一般采用下底脚支撑式，这种安装方式是将底架做成一框架并固定在夹件或底脚上，然后将风机安

装在框架上。为了减小风机的振动，安装时应在底脚下垫上橡胶块。为了不影响冷却风机的出风量，安装时其进风口(指外侧面)应与封闭的障碍物保持一定的距离(一般不小于10cm)，使风机的进风顺畅，建议风机进风口附近的外壳应开有通风孔。如有疑问请咨询：www.huasenda.com

风机型号	总长	安装孔（长）	风机外侧	风机内侧	安装孔（宽）	高	宽	备注
GFD760-90	760	720	732	700	105	115	130
GFD850-90	850	810	822	790	105	115	130
GFD(D)370/108	370	332	342	310	120（102）	142（162）	162（142）
GFD(D)470/108	470	432	442	410	120（102）	142（162）	162（142
GFD(D)570/108	570	525	536	504	120（102）	142（162）	162（142）
GFD(D)590/108	590	552	562	530	120（102）	142（162）	162（142
GFD(D)760/108	760	720	730	698	120（102）	142（162）	162（142）
GFD(D)850/108	850	800	810	780	120（102）	142（162）	162（142
GFD(D)1050/108	1050	1013	1022	990	120（102）	142（162）	162（142）
GFD(D)1150/108	1150	1113	1122	1090	120（102）	142（162）	162（142）
GFD(D)1240/108	1240	1203	1212	1180	120（102）	142（162）	162（142）
GFD(D)1430/108	1430	1393	1402	1370	120（102）	142（162）	162（142）
GFD370-130	370	332	352	310	160	188	200
GFD470-130	470	432	452	410	160	188	200
GFD590-130	590	552	572	530	160	188	200
GFD850-130	850	800	810	780	160	188	200
GFDD370-150	370	332	352	310	160	188	200
GFDD470-150	470	432	452	410	160	188	200
GFDD590-150	590	552	572	530	160	188	200
GFD(D)1500/108	1500	1423	1435	1405	120（102）	142（162）	162（142）	双电机
GFD(D)1680/108	1680	1603	1615	1585	120（102）	142（162）	162（142）	双电机
GFD(D)1500/130（150）	1500	1423	1435	1405	160	188	200	双电机
GFD(D)1680/130（150）	1680	1603	1615	1585	160	188	200	双电机

风机型号及安装孔尺寸表（mm）

售后服务

一、三包服务
1、自购机之日起，三个月内因冷却风机内部组件质量原因并非人为故障，风机包换。
2、自购机之日起，一年内因冷却风机内部组件质量原因并非人为故障，免费更换对等

良品零部件。
二、终身维修
    1、用户使用过程中，若风机出现故障且已超出三包服务期，我公司实行免费维修，如果需要更换零部件的收取零部件成本费。
    2、超出三包服务期需维修的产品，用户应将产品发往我公司售后服务中心，费用由用户自理。
三、郑重声明
    1、我公司保修对象仅适用于购买我公司产品的用户，人为故障及不属于我公司产品组件质量原因造成的故障，不属保修范畴。
    2、为确保您的利益，请不要自行拆卸风机上的任何零部件，否则，将视为自动放弃保修之权利。详情请咨询www.huasenda.com。

本公司变压器冷却风机的结构特点及优势

1、我公司冷却风机的电机定、转子铁芯采用优质冷轧硅钢片，低噪音轴承；

2、风轮采用斜叶片结构，在减低叶片间的间隙风声噪音和风阻的同时，增加风量；

3、风轮铝合金表面电泳处理，可加强风轮整体强度，增加风轮表面光滑度，在减低风轮转动时产生的风阻和噪音的同时，使风轮转动更加流畅，增加风量；风叶两端成弧形，减低风轮因高速转动时产生的尖角绕流，从而降低噪音；

4、风轮通过精细的动平衡调试，保证风轮高速转动时的稳定性；

5、风机左右端板采用不锈钢板冲压成型，进风板、出风板和导风板采用铝合金型材搭扣组合；整个风机结构合理，造型美观，具有风量大、噪声小、温升低、寿命长、运行平稳、安装方便等特点
