供应CK系列干式铁心串联电抗器
| 价 格： | 面议 | |
| 型号/规格： | CKSG | |
| 品牌/商标： | 德国易世达，台湾士林 |
一、产品用途
与电力系统无功补偿装置中的并联电容器组串联，用以抑制电容器组合闸涌流和操作过电压，同时抑制系统中的高次
谐波。
二、产品特点
1．线圈采用电工专用玻璃纤维束预浸环氧树脂后缠绕包封，并应用的旋转固化工艺成型，具有绝缘可靠、动热稳定性
能好的特点。
2．干式铁心电抗器实现了无油化，杜绝了油浸式电抗器渗漏油和维护繁琐的弊端。
3．与空心电抗器相比，具有体积小，损耗低，无电磁污染的特点，特别适合户内使用。尤其是损耗指标，仅为同等容量空心
电抗器的1／2～1／3左右，节能效果性能相当显著。
4．干式铁心电抗器当配以防护箱时可应用于户外。
三、型号含义
四、主要技术指标
1．户内使用(户外使用时可另配防护箱)其它指标见技术参数表
2．绝缘水平：L1200AC95kV(35kV系统用)
L175AC42kV(10kV系统用)
L160AC32kV(6kV系统用)
3．过载能力：1．35倍的额定电流下持续运行
4．热稳定性能：能耐受额定电抗率的倒数倍的额定电流，时间为2S
5．动稳定性能：能耐受热稳定电流的2．55倍，时间为0．5S，无任何热的机械的损伤
6．温升：线圈平均温升≤75K(电阻法)
7．电抗值偏差0～5％，三相不平衡率≤±2％
五、执行标准
JB5346-1998《串联电抗器》
DL462-92《高压并联电容器用串联电抗器订货技术条件》
六、订货基本数据
1．额定容量；
2．系统电压；
3．额定电流；
4．额定电抗率；
5．配套电容器组容量；
6．配套电容器组额定端电压；7．冷却方式；8．使用条件(户内或户外)；
9．根据铁心电抗器的应用所要求的其它性能数据应在合同中注明 6KV干式铁芯串联电抗器技术参照表 10KV干式铁芯串联电抗器技术参照表
- 所属城市：山东 济南
- [联系时请说明来自维库仪器仪表网]
- 联系人： 于传波
- 电话：400-0096070
- 传真：0531-58951008
- 手机：18866837782
- QQ ：

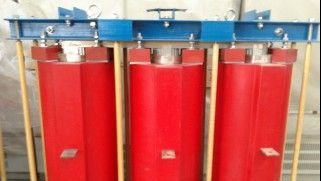

供应环氧树脂浇注干式铁芯串联电抗器
信息内容：一、产品用途与电力系统无功补偿装置中的并联电容器组串联，用以抑制电容器组合闸涌流和操作过电压，同时抑制系统中的高次谐波。二、产品特点1．干式铁芯串联电抗器采用三柱芯式结构，无电磁、无油污染，产品设计紧凑，结构简捷合理，外形美观，使用与维护方便。2．铁芯采用优质硅钢片，芯柱有若干个小气隙分段组成，气隙采用环氧布板作为隔绝间隙，以保证间隙在电抗器长期运行下而不发生变化。且制造过程中，铁芯叠装采用直接缝，整体固化工艺，使铁芯具有较 好的整体性能。 铁芯表面均采取具有防潮、防锈、防腐、耐热、附着力强的树脂材料涂履，保证了电抗器低噪声、高强度性能稳定筹特点。3．绕组采用双玻璃丝包线绕制，环氧树脂浇注，具有良好的耐温、阻燃、抗电、热冲击性能。4．本系列产品损耗低、节省长期运行费用。三、型号含义四、技术参数1.可用于6kV、6.6kV、10kV、11kV、12kV、35kV等系统。2.电抗率的种类有1%、6%、7%、12%、14%等。3.干式电抗器比传统油浸式电抗器、空心电抗器的体积要小，具有重量轻、占空间小、结构简单、安装方便等特点。4.耐温等级达到H级（180℃）；正常运行时，干式铁芯电抗器的铁芯温升不大于85K，线圈温升不大于95K。5.干式铁芯电抗...

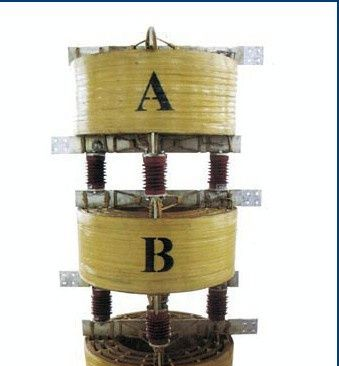

供应CK系列干式空心串联电抗器于传波
