供应JZC4(CA2)系列接触器式继电器
| 价 格： | 面议 | |
| 型号/规格： | JZC4-22,31,40 | |
| 品牌/商标： | 灵动LNVDO |
JZC4系列接触器式继电器是参照国外同类产品开发制造的新型接触器式断路器，其工艺先进、性能优良、寿命长、耗电小，可与TE公司CA2-DN1等产品互换使用。本产品适用于交流50Hz或60HZ，交流电压至380伏，及直流电压至220伏的控制电路中，用来控制各种电磁线圈，以使信号放大或将信号同时传递给有关控制元件。本产品符合GB14048.5国家标准。
结构特点
本产品由CJX2-09/12接触器派生而来，其外形及安装尺寸与CJX2-09/12完全一致。
本产品为防护式，具有双断点触头。
本产品若加装F4（TE型号LA1-D）可另增加二至四对触头，常开及常闭触头数量可有多种组合。
本产品上方若加装延时头（TE型号LA2/3-D）可组成延时继电器。
本产品采用积木式组合结构，拆装极为方便，接线端子有防护罩，可防止意外触电，更为安全、可靠。
本产品除用螺钉紧固外，更适于安装在35mm国际标准卡轨上。
型号含义
JZ C 4- □ □/ □
继电器 接触器式 设计序号 常开触头数 常闭触头数 线圈规格代号
线圈规格代号
电源频率 额定控制电源电压Us (V)
24 48 110 220 380
50Hz B E F M Q
60Hz B7 E7 F M Q7
主要技术数据
型号 JZC4
额定绝缘电压 V 660
约定发热电流 A 10
额定控制容量 AC-15 300VA
DC-13 33W
可接通最小负载 6V/10mA以上
机械电寿命 次 10,000,000
电寿命 次 1000,000
操作频率 次/小时 3600
线圈参数 吸合电压 85-110%Us
释放电压 75-20%Us
吸合功率 80VA
保持功率 8VA
触头
组合方式
触头数量
JZC4-40 常开NO: 4 常闭NC: 0
JZC4-31 常开NO: 3 常闭NC: 1
JZC4-22 常开NO: 2 常闭NC: 2
辅助触头
组合方式
触头数量 F4-40 常开NO: 4 常闭NC: 0
F4-22 常开NO: 2 常闭NC: 2
F4-04 常开NO: 0 常闭NC: 4
F4-20 常开NO: 2 常闭NC: 0
F4-11 常开NO: 1 常闭NC: 1
F4-02 常开NO: 0 常闭NC: 2
F4-31 常开NO: 3 常闭NC: 1
F4-13 常开NO: 1 常闭NC: 3
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 黄依依
- 电话：577-13506677248
- 传真：577-61204353
- 手机：13506677248
- QQ ：
供应JZC1(3TH)系列接触器式继电器
信息内容：一、使用范围 适用子交流50H2或60Hz，额定电压~660V或直流额定电压~600V的控制电路中，用来控制各种电磁线圈，以使信号放大或将信号同时传送给有关控制元件，其性能指标等同于3T(-)系列产品。 二、结构特征 继电器为E字形铁心，双断点触头的直动式结构。触点有多种型式组合，动作机构灵活，设计紧凑， 正确保安全，安装方式可用螺钉紧固，也可用35EN50022型标准安装导轨安装，具有装卸方便迅速之优点。 三、主要技术参数 1.额定绝缘电压：交流660V； 2.额定工作电压：交流至660V，直流600V： 3.约定发热电流Ith为10A； 4.额定操作频率为1200次/小时； 5.负载因数为40％； 6.线圈电压工作范围：80-110％额定控制电压； 7.继电器的额定控制容量和额定工作电流如表1 8.继电器在ACl5和DC13使用类别下的电寿命10 ° ; 9.机构寿命为15 x 106 10.控制线圈额定电压交流50Hz:24,36(48) (110), 127, 220, (380)V；直流：24,110,220,440V。 11.继电器控制线圈消耗功率： 吸动时： < 68V吸合时： < 10VA 12．触头组合形式如表2。 额定控制容量(VA) 额定工作电流(A) 360 127V 220V 30V 660V 2.8 1.6 1 0.55 额定控制容量(VA) 额定工作电流(A) 360 110V 220V 660V 0.32 0.16 0.55
供应CJ20系列交流接触器

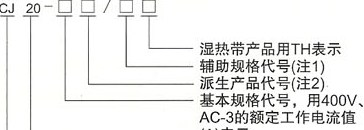

信息内容：CJ20系列交流接触器主要用于交流50Hz、额定电压至690V(个别等级能至1140V)、电流至630A的电力线路中供远距离接通和分断电路以及频繁起动和控制交流电动机，并适宜于与热继电器或电子保护装置组成电磁起动器，以保护电路或交流电动机可能发生的过负荷及断相。 二：型号及其含义 dzsc/18/6058/18605815.jpg 一些常见型号：CJ20-10 CJ20-16 CJ20-25 CJ20-40 CJ20-63 CJ20-100 CJ20-160 CJ20-250 CJ20-400 CJ20-630 注1：以数字代表额定工作电压“03”代表400V一般可不写出；“06”代表690V，如其产品结构无异于400V的产品结构时，也可不写出；“11”代表1140V。 注2：K表示矿用型接触器，J表示节能型交直流操作，S表示锁扣型。 三：结构特征 1.CJ20系列交流接触器为直动式、双断点、立体布置，结构简单紧凑，外形安装尺寸较CJ10、CJ8等系列接触器老产品大大缩小。 2.CJ20-10～CJ20-25接触器为不带灭弧罩的三层二段式结构，上段为热固性塑料躯壳固定着辅助触头、主触头及灭弧系统，下段热塑性塑料底座安装电磁系统及缓冲装置，底座上除有使用螺钉固定的安装孔外，下部还装有卡轨安装用的锁扣，可安装于IEC标准规定的35mm宽帽形安装轨上，拆装方便。CJ20-40及以上的接触...
