供应零序电流互感器LJ-4、LJ-7、2
| 价 格： | 1.00 | |
| 型号/规格： | 户内浇注式 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 5A | |
| 额定电压： | 500V | |
| 外形尺寸： | 235mm |

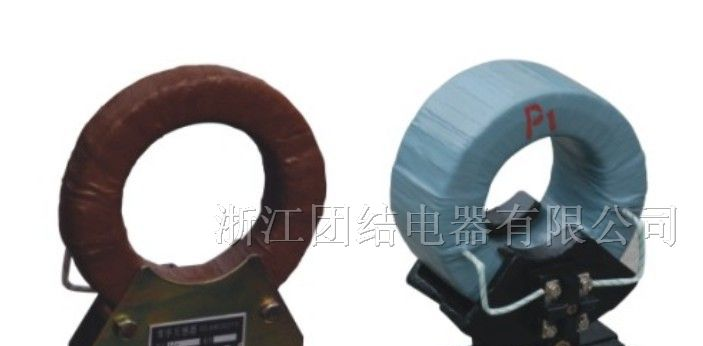

LJ-2、4、7型零序电流互感器系中性点非有效接地的电力系统中，当出现剩余（零序）电流时，与信号装置或继电保护装置配合使用，从而实现系统的剩余电流或接地保护监测之用。。
结构简介
LJ-2、4、7型零序电流互感器的铁芯采用优质冷轧取向硅钢带卷绕成环形铁芯，并经过严格的热处理，铁芯上绕有二次绕组。铁芯和绕组经过绝缘处理后，装于夹件上，夹件上有二次接线座及安装孔，供安装使用。用户三相电缆穿越铁芯窗口作为一次绕组。
使用条件
本互感器仅适用于户内装置，其安装地点应符合下列规定：
1、环境温度：+40℃，-10℃，日平均气温不超过+30℃；
2、海拔高度：不超过1000m；
3、大气条件：大气中无严重影响互感器绝缘的气体、蒸汽、灰尘及腐蚀性和爆炸性介质；
4、安装场所就无剧烈震动和颠簸。
技术参数
1、本系列互感器与DD11/60型继电器配合使用，二次负荷阻抗为10Ω（含连接导线电阻）；
2、其它技术参数见表1。
|
型号 |
可穿三相 |
二次回路 |
一次回路 | ||
|
二次负荷(Ω) |
额定电流(A) | ||||
|
LJ- |
2 |
1-2 |
10 |
0.03-0.06 |
1-3 |
|
4 |
3-4 |
10 |
0.03-0.06 |
1-3 | |
|
7 |
5-7 |
10 |
0.03-0.06 |
1-8 | |
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王有利
- 电话：0577-27873889
- 传真：0577-62781000
- 手机：18358770187
- QQ ：
供应零序电流互感器LJ1、LJ-75
信息内容：一、 产品介绍本型电流互感器为户内型产品，供接地电流系统中发电机、同期调相机或电动机的接地保护用。与本型电流互感器连用的继电器为 DD-11/0.2型，当保护范围内有接地故障时，故障电流通过电缆在互感器二次回路中产生 零序电流使继电器动作。二 、结构介绍 该型零序电流互感器导磁材料采用经退火处理的环型铁芯;得以在一次零序电流一但达到整定电流,二次准确输出电流供继电器动作,以达到保护的目的。 三、主要技术参数： 配套继电器型号 继电器线圈连接方式 继电器刻度值(mA) 一次零序电流(A) 二次总阻抗(欧姆) DL11/0.2 并接 100 6-10 小于10(欧姆)
供应JSGW-0.5优质电压互感器厂家

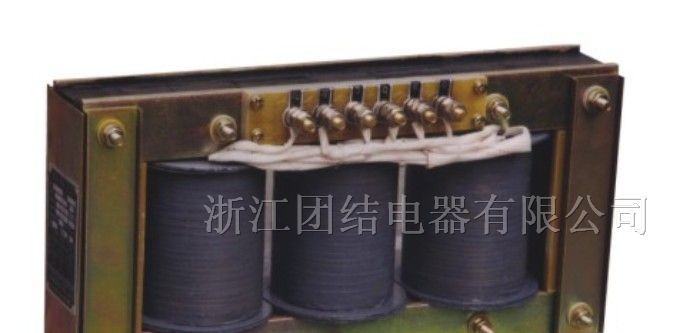

信息内容：JSGW-0.5型电压互感器为改进型小体积三相柱带有开口三角接线的辅助二次线圈干式电压互感器,适用于户内50HZ.3KV、6KV、10KV交流电路中做电压、电能测量以及继电保护用。 JSGW-0.5 型电压互感器技术参数说明 产品型号 额定电压比（V） 准确级及额定输出(VA) COSφ=0.8 极限输出 （VA） 额定绝缘水平面 (kV) 0.5 1 3P 3P 6P JSGW-0.5 380/√3/100/√3//100/3 50 80 250 40 340 0.5/3 5000/√3/100/√3//100/3
