g高性价比圆管电磁铁直流圆管推拉式电磁铁供应商

价 格: 17.20
型号/规格:DSO2040
品牌/商标:东晟

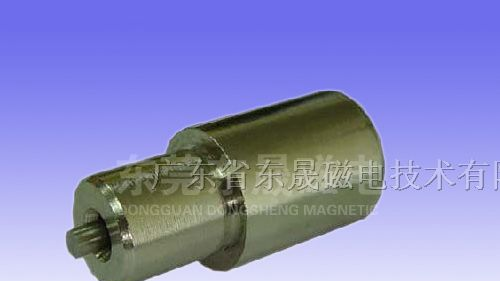

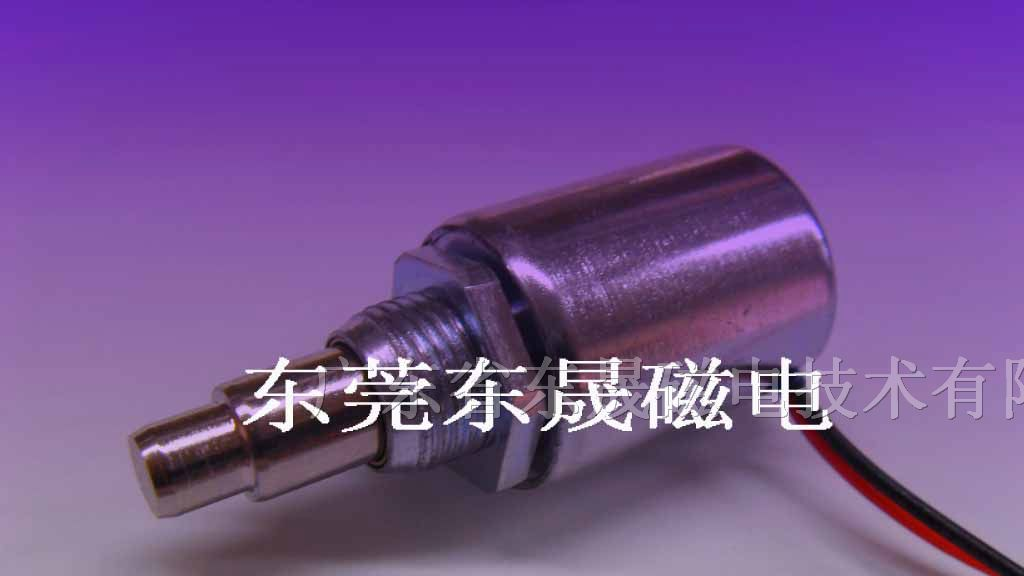

DSO2040-圆管式电磁铁 (电磁阀/solenoid/螺线管)

型号含义:   DS  O  2040      DS:代表企业代码     O:代表圆管式电磁铁类型     2040:代表规格型号

性能:圆管式电磁铁圆筒状的外形设计,使其在较小的体积下能产生较大的磁力,圆管式电磁铁是一款长行程,力量大的推式电磁铁

工作电压:DC3-48V

工作环境温度:-10-180

耐压:线圈和框架间AC1200(50/60HZ)1秒,(10mA

温升:在电压DC12V下,温升小于65

寿命:30万次(通2秒断2秒)

优点:圆管式电磁铁由于采用了圆筒状的外形设计,使其在较小的体积下能产生较大的磁力,圆管式电磁铁行程范围可进一步做大,具有动作灵活,反应迅速等特点

此产品用途:圆管式电磁铁主要用于主要应用于医疗器械以及主要应用于电动轮椅等自动化控制系统

                          电磁铁设计的必需参数

电磁铁设计的必需参数

一、行程的概念:

动铁芯相对于完全吸入位置的位移,见下面的图示:



二、力量:

电磁铁通电就会产生力量, 在相同功耗下,不同大小的行程位置力量的大小不同;在行程相同情况下,不同功耗力量也会不同;不同的功耗对应不同通电率(既是占空比)。通常规律是:⑴行程↑力量↓(⑵功耗↑力量↑。在电磁铁应用时,应考虑安全性能,即对力量的测试应是电磁铁在一定通电率下,温升稳定后所测得的力量即为电磁铁的力量,一般情况下,初始力量是温升稳定后力量的1.5倍左右。如产品的通电率很低(一天只有几次通断,而且时间非常短)则可将安全系数降低至1.2倍。

三、通电率:

通电率的概念如下公式所示。即表示通电时间(On time)除以一个周期的时间(On time + Off time),通电率的通俗叫法为占空比。例如:一个电磁铁的通电时间为1秒,断电时间为3秒,那么它通电率就为 1/1+3)=25

通电率是一个非常重要的参数,因为当电磁铁被激励是会导致线圈发热,如果发热过大会烧毁线圈。负载周期或者最长通电时间, 以及电磁铁的功率和散热决定了电磁铁工作时的温升,同时也决定了通电率。

四、绝缘等级

电磁铁工作温升, 和工作时的环境温度决定了电磁铁需要的绝缘温度等级. 有以下等级分类:

A=105, E=120, B=130, F=155, H=180, 200=200, 220=220, 250=250

五:电源类型及功率

不同的输入电流波形决定了电磁铁的工作模式: 应用中可能有的是: 交流AC/直流DC (恒压源, 恒流源, 电瓶, 干电池, DC 发电机, 电容), 整流滤波方式, 电压范围, 可供电流等因素利用二极管整流。

电磁铁应用中, 交流电磁铁可以直接用交流电。直流电磁铁则必须采用整流器转换为直流. 输出力量在一定范围内和电流(功率)成比例. 电磁铁达到磁饱和后力量不再随电流(功率)增大. 同样, 温升和电流(功率)成正比.

六、电磁铁的保护措施

如某些特殊场合,电磁铁需要采用一些必要的保护措施,如增加过热保护,过流保护以及电磁铁驱动控制电路的保护。

七、环境因素和寿命

环境条件因素 以及 寿命需要 是在电磁铁用料和表面处理方式选择式的重要考虑因素. 环境因素包括: 温度, 湿度, 磁场或电场; 气体, 液体和固体污染或腐蚀.冲击震动, 振动等.

八、连接方式: 安装, 电源, 负载. 和尺寸

安装连接: a). 外部螺栓 b). 电磁铁外壳上的螺丝孔 c). 卡槽嵌入电源连接 a). 引线 b). 引线 + 端子 c) Pin D. 187 快连脚. E. 其它
