智能超声波流量计 流量计生产厂家 技术要求 产品规格
| 价 格： | 面议 | |
| 型号/规格： | ZRN明渠超声波流量计 | |
| 品牌/商标： | 中瑞能 |
各型号巴歇尔槽
一：产品介绍
超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量及灌渠等。中瑞能仪表同时还生产手持式超声波流量计、便携式超声波流量计、外夹式、插入式超声波流量计。这几款超声波流量计适用于管道流体流量的测量。
由于本公司仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其他形式的仪表具有更高的可靠性。
二：产品特点：
●物理全封闭探头
改变传统的探头灌注泡沫胶密封胶工艺，采用一体铸造全封闭伍缝隙探头，防护等级IP68，防水 放尘 防潮等有明显优势，更适应在野外等恶劣场合使用，使用寿命提高3-5年。
●全中文人性化液晶显示
全中文12864点液晶显示，在显示页面能同时显示水位高度、顺时流量、累计流量、发射波状态、液位显示图、继电器开启状态、环境温度，输出电流等参数，只需要看一个页面就能了解到所有的信息。
●灵活的测量模式
时时液位与距离两种测量模式，并可以灵活设置参考位置，让流量更直观
●多样的测量时间相应速度
根据不同现场环境可选择快速，中速，慢速，大大的提高了明渠流量计的稳定性与精度。
●参数锁定功能
调试好参数以后，可以锁定键盘，防止别人任意调动已经设置好的参数。
●参数设置更简单
无需以往明渠流量计复杂的参数设置，我们的软件做到了内部完全智能化，三角堰直接安装直接使用，矩形堰只需要选择堰道口宽度，巴歇尔槽只需要设置c值与n值
三：原理说明
ZRN-2000系列仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位—流量关系反算出流量。
3.1：超声波测液位原理
发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测液面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速，就可以算得从换能器到液面的距离。从而确定液位。
3.2：量水堰槽的测流量原理
流通顺畅的明渠内流量越大，液位越高；流量越小，液位越低（如图2.1）。通过测量水位可以反算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面的糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系，这种对应关系主要取决于量水堰槽的构造尺寸，渠道的影响减小至最小。
量水堰槽把流量转成液位（如上图）
常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽（如上图）
五： 安装探头
六： 安装量水堰槽
安装量水堰槽须注意几个问题，否则影响测流精度：
6.1：量水堰槽的中心线要与渠道的中心线重合，使水流进入量水堰槽不出现偏流。
6.2：量水堰槽通水后，水的流态要自由流。三角堰、矩形堰下游水位要低于堰坎；巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度
6.3：量水堰槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入量水堰槽。即没有左右偏流，也没有渠道坡降形成的冲力。
6.4：量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量位是堰口；量水槽的计量部位是槽内喉道段。
七：主机外形尺寸图
7.1一体式超声波明渠流量计外形结构尺寸图
7.1分体式超声波明渠流量计外形结构尺寸图
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李晶晶
- 电话：010-57117771
- 传真：010-58857017
- 手机：13161862304
- QQ ：
分体型超声波明渠流量计
信息内容：∷产品简介∷ 一：产品介绍超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量及灌渠等。由于本公司仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其他形式的仪表具有更高的可靠性。二：产品特点：●物理全封闭探头改变传统的探头灌注泡沫胶密封胶工艺，采用一体铸造全封闭伍缝隙探头，防护等级IP68，防水 放尘 防潮等有明显优势，更适应在野外等恶劣场合使用，使用寿命提高3-5年。●全中文人性化液晶显示全中文12864点液晶显示，在显示页面能同时显示水位高度、顺时流量、累计流量、发射波状态、液位显示图、继电器开启状态、环境温度，输出电流等参数，只需要看一个页面就能了解到所有的信息。●灵活的测量模式时时液位与距离两种测量模式，并可以灵活设置参考位置，让流量更直观●多样的测量时间相应速度 根据不同现场环境可选择快速，中速，慢速，大大的提高了明渠流量计的稳定性与精度。 ●参数锁定功能调试好参数以后，可以锁定键盘，防止别人任意调动已经设置好的参数。●参数设置更简单无需以往明渠流量计复杂的参数设置，我们的软件做到了内部完...

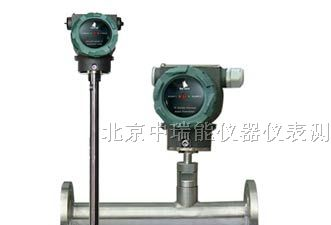

热式气体质量流量计价格 工作原理 详细参数
