供应物联网压力传感器/变送器,互联网压力传感器
| 价 格： | 1.00 | |
| 型号/规格： | PTH714 | |
| 品牌/商标： | HONEYWELL（霍尼韦尔） |
| 物联网压力传感器/变送器,互联网压力传感器，以太网压力传感器，局域网压力传感器 |
|
dzsc/18/4822/18482224.jpgdzsc/18/4822/18482224.jpgdzsc/18/4822/18482224.jpg PTH66XX服务器参数（说明书） 6601通讯服务器，是异步串行口RS232/422/485和以太网之间的一个转换器。是一个带有CPU和嵌入式OS及完整TCP/IP协议栈的独立智能设备。完成RS232/422/485和以太网之间的数据双向透明传输，可以让RS232/422/485串口设备立即联接网络。 产品特点 ■ 支持动态IP（DHCP）和静态IP。 ■ 支持网关和代理服务器，可以通过Internet传输数据。 ■ 提供数据双向透明传输，实现串口转TCP/IP功能，用户不需要对原有系统做任何修改。内部集成ARP，IP，TCP，HTTP，ICMP，SOCKET，UDP等协议。所有程序提供全英文界面，有设置向导，只要会使用电脑即可使用。 硬件特性 ■ 英文菜单配置界面,操作模式丰富，满足不同行业的应用； ■ 提供Windows 虚拟COM 驱动； ■ 灵活合理的UNIX 下Fixedtty 工作机制； ■ 具有1个串行端口，可以连接终端、Modem、条码机、收款机、ISDN、终端适配器、串行打印机以及PC 机等各种串行设备，实现高性价比； ■ 具有Reset 键，可在机器死机时强制复位； ■ 具有10/100M 自适应以太网端口，支持手动设置； ■ 每个串口都提供了完整的信号，包括DCD，Rx, Tx, DTR, DSR, RTS, CTS, GND； ■ 32 位嵌入式100 兆CPU，8M 的RAM，整体性能强大； 软件特性 ■ 支持ARP、IP、ICMP、UDP、TCP、PPP、HTTP、TELNET、DNS, DHCP,PAP，CHAP 等协议 ■ 支持Windows 扩展串口模式 齐全的基于Windows 平台下的扩展串口（com）驱动，并提供简洁易用的Windows平台下的管理程序，在WindowsNT/Windows2000/WindowsXP 下可驱动最多达1024个串口。在这种模式下，6600系列串口服务器的各串口可以映射成Window 主机的本地COM 口。这意味着使用这些串口就如同使用主机上的本地COM 口，同时也代表所有应用在原有串口设备上的现有软件或通信模块皆无需修改就可以直接使用。 PTH压力传感器参数（说明书） 被测介质： 气体、液体及蒸气 压力类型： 表压 量 程：-100KPa～-5KPa～0～5KPa～10KPa～100KPa～1MPa~500MPA等正负混合压力 输 出 ：RS485数字信号(ASCII协议跟RTU协议任选) 综合精度： ±0.1%FS（量程60MPa以上）、±0.25%FS、±0.5%FS 供 电： 24V Dc（7～24VDC） 绝缘电阻： ≥1000 MΩ/100VDC 负载电阻： 电流输出型：800Ω；电压输出型：大于50KΩ 介质温度： -20～85℃、-20～150℃、-20～200℃、-20～300℃（可选） 环境温度： -20～85℃ 储存温度： -40～90℃ 相对湿度： 0～95% RH 密封等级： IP65/IP68 过载能力： 150%FS 响应时间： ≤10mS 稳 定 性：≤±0.15%FS/年 振动影响：≤±0.15%FS/年（机械振动频率20Hz～1000Hz） 电气连接： 不锈钢防水密封端子、四芯航空接插件、赫丝曼接头等 压力连接： M20×1.5，其它螺纹可依据客户要求设计 dzsc/18/4822/18482224.jpg dzsc/18/4822/18482224.jpg 上位机电脑软件采集系统（软件） dzsc/18/4822/18482224.jpg dzsc/18/4822/18482224.jpg |
- 所属城市：广东 佛山
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李胜笔
- 电话：0757-25567864
- 传真：0757-25567864
- 手机：13539331233
- QQ ：
供应液体传感器

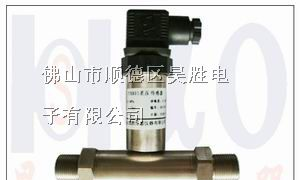

信息内容：液体差压传感器，电容量差压传感器，转换液体差压传感器价如果保持其中两个参数不变，而仅改变其中一个参数， 就可把该参数的变化转换为电容量的变化，通过测量电路就可转换为电量输出。PTH801差压传感器采用OEM硅压阻式差压充油芯体组装而成。外壳为全不锈钢结构，具有很强的耐腐蚀性，两个压力接口为M20×1.5螺纹连接，可直接安装在测量管道上或通过引压管 连接。应用于航空，航天，汽车，医疗设备等领域的差压、液位、流量测控等。 主要技术参数:量 程: 0～10KPa～35MPa 产品零点温漂移： ≤±0.05%FS℃量程温度漂移： ≤±0.05%FS℃安全过载： 150%FS极限过载： 200%FS响应时间： 5 mS(上升到90%FS)综合精度: 0.1%FS、0.3%FS、0.5%FS 输出信号: 4～20mA(二线制)、0～5V、1～5V、0～10V(三线制) 供电电压: 24DCV(9～36DCV) 介质温度: -20～85～125℃ 环境温度: 常温(-20～85℃) 负载电阻: 电流输出型：800Ω；电压输出型：大于50KΩ 绝缘电阻: 大于2000MΩ (100VDC) 密封等级: IP65 长期稳定性能: 0.1%FS/年 振动影响: 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS 电气接口(信号接口): 引线、赫丝曼接头、航空接插件、PG7法兰 机械连接(螺纹接口): M12×1、M2...
供应气压压力变送器

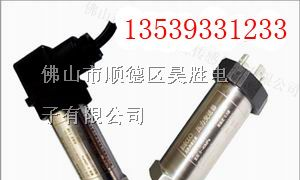

信息内容：压力变送器，进口压力变送器,出口压力变送器输出信号的类型决定选择怎么样的励磁电压。许多放大变送器有内置的电压调节装置，因此其电源电压范围较大。有些变送器是定量配置，需要一个稳定的工作电压，因此，能够得到的一个工作电压决定是否采用带有调节器的传感器，选择传送器时要综合考虑工作电压与系统造价。 PTH501（紧线螺母）压力传感器,水压传感器(也称为压力传感器） PTH501F（防水接头）,防护等级IP68,防水压力传感器,水压传感器(也称为压力传感器） PTH502（航空接插式）压力变送器,油压传感器(也称为油压传感器） PTH503（赫丝曼接头）,方便安装,电气接触面大,克服了在使用过程出现的接触不良现象.压力变送器,液压变送器 (液压传感器,节能设备压力变送器,环保设备压力传感器,扩散硅传感器 PTH503H（高温,波纹管散热）高温压力变送器,高温气压变送器(也称为高温压力传感器） PTH503K(快速接头安装型）压力传感器/变送器,有效的密封形式 PTH503S现场显示压力传感器/变送器（带显示压力传感器/变送器,数字压力传感器/变送器） PTH715工控压力变送器(工控压力传感器,工控气压变送器,工控液压传感器) 采...
