供应TVS瞬态抑制二极管3KP5.0A/CA~220A/CA
| 价 格： | 0.01 | |
| 型号/规格： | 3KP5.0A/CA~220A/CA | |
| 品牌/商标： | 瑞隆 | |
| 封装形式： | P600 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 直插式 | |
| 包装方式： | 盒带编带包装 | |
| 功率特性： | 大功率 | |
| 频率特性： | 高频 | |
| 整流电流： | 8.4-326A | |
| 反向电压： | 5.0-440V |
TVS管 也叫瞬态抑制二极管，欢迎来我司网页咨询：www.ruilon.com 深圳市瑞隆源电子有限公司
TVS是普遍使用的一种新型高效电路保护器件，它具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力。当它的两端经受瞬间的高能量冲击时，TVS能以极高的速度把两端间的阻抗值由高阻抗变为低阻抗，以吸收一个瞬间大电流，从而把它的两端电压箝制在一个预定的数值上，从而保护后面的电路元件不受瞬态高压尖峰脉冲的冲击。正因为如此，TVS 可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压[4]，以及感应雷所产生的过电压。图1所示为TVS 的符号及伏安特性曲线。
dzsc/18/4817/18481750.jpg
TVS 管和稳压管一样，也是反向应用的。其中VR 称为转折电压，是反向击穿之前的临界电压。VB 是击穿电压，其对应的反向电流IT 一般取值为1 mA。VC 是箝位电压，当TVS 管中流过的峰值电流为IPP 的大电流时，管子两端电压就不再上升了。因此TVS 管能够始终把被保护的器件或设备的端口电压限制在VB～VC 的有效区内。与稳压管不同的是，IPP 的数值可达数百安培，而箝位响应时间仅为1×10-12s。TVS 的允许脉冲功率为PM=VCIPP，且在给定钳位电压下，功耗PM 越大，其浪涌电流的承受能力越大。图2 是在双踪示波器上观察到的TVS 管在承受大电流冲击时的电流及电压波形。图中，曲线1 是TVS 管中的电流波形，可以看出：其流过TVS 管的电流由1mA 突然上升到峰值后，然后按指数规律下降。曲线2 是TVS 管两端的电压波形，它表示TVS 中的电流突然上升时，TVS 两端电压也随之上升。在浪涌电压的作用下，TVS 两极间的电压由额定反向关断电压VRWM 上升到击穿电压VB 而被击穿。随着击穿电流的出现，流过TVS 的电流将达到峰值脉冲电流IPP，同时其两端的电压被箝位到预定的箝位电压VC 以下。其后，随着脉冲电流按指数衰减，该过程中，TVS 两极间的电压也不断下降，恢复到初态，这就是TVS 抑制可能出现的浪涌脉冲功率，保护电子元器件的过程。事实上，当TVS 两极受到反向高能量冲击时，它能以10-12s 级的速度，将其两极间的阻抗由高变低，以吸收高达数千瓦的浪涌功率，使两极间的电位箝位于预定值，从而有效地保护电子设备中的元器件免受ESD 的损害。
dzsc/18/4817/18481750.jpg
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 谢彩燕
- 电话：0755-82898181
- 传真：0755-82908002
- 手机：18923472411
- QQ ：

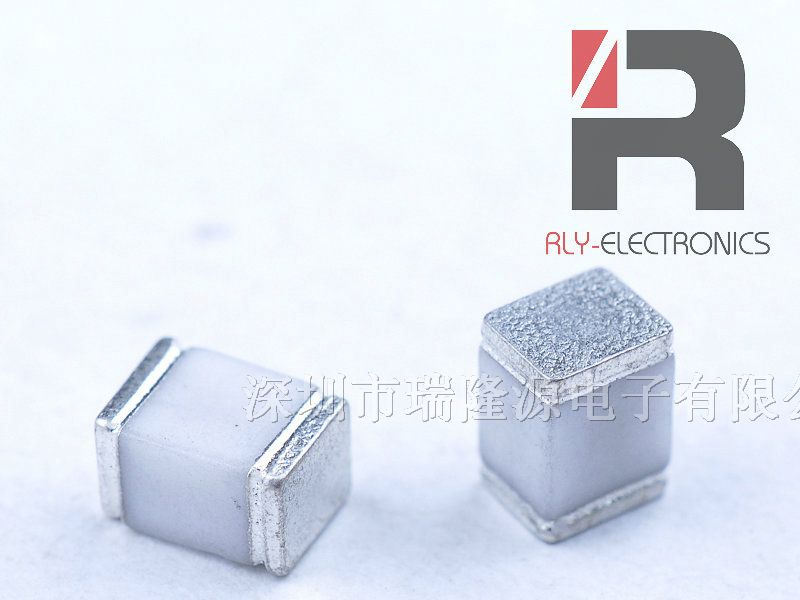

供应GDT陶瓷气体放电管SMD4532-075NF~470NF
信息内容：我司生产这一系列过流过压保护元器件，如：TVS管，ESD静电保护，GDT放电管，GGD玻璃气体放电管、PTC自恢复保险丝、MOV压敏电阻。 陶瓷气体放电管是一由电压导通的开关型器件，使用中并联在被保护设备的线与线或线与地端之间。当外来涌涌电压未达其动作电压时，放电管呈高阻（绝缘电阻达1G欧以上）状态，而一旦浪涌电压达到其动作电压时，放电管内部放电间隙立即发生电压击穿现象，此时放电管相当于一良导体，浪涌电压在50ns时间内即被迅速短路至接近零电压，浪涌电流被迅速导入地，从而对设备起到保护作用。当浪涌电压消失时，放电管则立即熄灭并恢复为高阻状态，静待下一次动作。 优点： 低电弧电压的消弧器件 低电容和插入损失 用于ITU.K12方法测试 查选择带故障短路保护机制 广泛的尽寸和电压 多种引线结构 非辐射材料 应用范围： 防雷器、安定器、MOF模块、HDSL设备、RF系统保护、电源供应、浪涌保护器、通讯设备
供应GDT陶瓷气体放电管SMD3216-075N~600N
信息内容：我司生产这一系列过流过压保护元器件，如：TVS管，ESD静电保护，GDT放电管，GGD玻璃气体放电管、PTC自恢复保险丝、MOV压敏电阻。 陶瓷气体放电管是一由电压导通的开关型器件，使用中并联在被保护设备的线与线或线与地端之间。当外来涌涌电压未达其动作电压时，放电管呈高阻（绝缘电阻达1G欧以上）状态，而一旦浪涌电压达到其动作电压时，放电管内部放电间隙立即发生电压击穿现象，此时放电管相当于一良导体，浪涌电压在50ns时间内即被迅速短路至接近零电压，浪涌电流被迅速导入地，从而对设备起到保护作用。当浪涌电压消失时，放电管则立即熄灭并恢复为高阻状态，静待下一次动作。 优点： 低电弧电压的消弧器件 低电容和插入损失 用于ITU.K12方法测试 查选择带故障短路保护机制 广泛的尽寸和电压 多种引线结构 非辐射材料 应用范围： 防雷器、安定器、MOF模块、HDSL设备、RF系统保护、电源供应、浪涌保护器、通讯设备
