主轴编码器ISL5815-007C-2000BZ1-5T
| 价 格： | 780.00 | |
| 型号/规格： | ISL5815-007C-2000BZ1-5T/ISL5815-007C-1000BZ1-5T | |
| 品牌/商标： | HEDSS |
ISL5815-007C-1024BZ1-5L/ISL5815-007C-2000BZ1-5T/ISL5815-007C-2000BZ1-5T/ISL5815-007C-1000BZ1-5T数控机床编码器
产 品 描 述

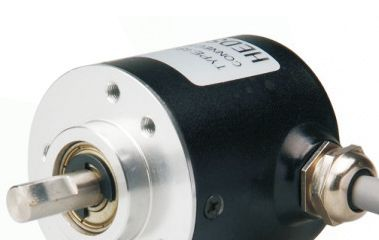

*主体直径ф58mm，主轴直径ф15mm，止口ф
50mm,安装孔56X56mm，法兰尺寸66X66 mm；
*采用模块化设计，耐高温，可靠性高，安装
方便、互换性好、抗干扰强。
*自带弹性联轴器，适用于重负载工作环境，
如数控机床主轴。
※输出波形与信号位置精度
90℃常规产品不含Z信号；
从轴端看，顺时针旋转（CW）时的波形图；
电气参数: 方 波
输出波形: A 、B、Z三相
消耗电流 ≤180mA
响应频率 0～120KHz
载空比 0.5T±0.1T
相位差 90°±45°
电源电压 DC 5V、DC5-12V、 DC 12-24V、DC 5-24V
输出电压 高电平VH≥85%Vcc，低电平VL≤0.3V
脉冲数 50、100、120、125、150、180、200、250、256、300、360、400、500、512、600、900、1000、1024、1200、1800、2000、2048、2400、2500、3000、3600(其他脉冲数用户需要预订)
电路特征 C-集电极开路、F-互补、E-电压、L-长线驱动器
***机械参数
转速 6000rpm
转动惯量 8.5x10-6kgm2
起动力矩 2X10-2Nm(+25℃)
轴负载 径向40N；轴向30N
抗冲击 980/S2，
