供应LMZ-10、LMZD2-10电流互感器价格
| 价 格： | 2.00 | |
| 型号/规格： | LMZ-10、LMZD2-10 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 5A | |
| 额定电压： | 10000V | |
| 外形尺寸： | 235mm |

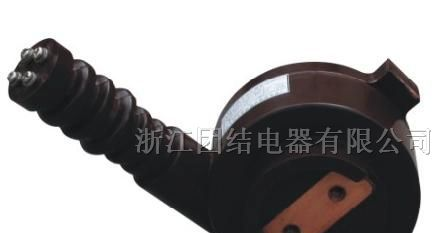

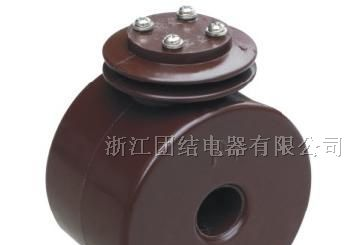

LMZ1-10,LMZD2-10 型电流互感器概述
LMZ1-10,LMZD2-10型电流互感器为环氧树脂浇注绝缘全封闭母线式产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的户内电力线路及设备中作电流、电能测量和继电保护用。本型电流互感器体积小、重量轻、绝缘性能优越。LMZ1-10型电流互感器为全封闭母线式结构，二次绕组及铁芯均浇注在环氧树脂内，耐污染及潮湿。
技术参数
1. 额定绝缘水平：12／42／75 kV。
2. 额定频率：50Hz 、60Hz。
3. 额定二次电流：5A 、1A。
4. 可以制造计量用0.2S级高精度电流互感器。
5. 额定一次电流、准确级组合、额定输出见表。
|
产品型号 |
额定一次电流 |
级次组合 |
准确级及额定输出 |
一秒热稳定 |
动稳定 | |||
|
0.2S |
0.2 |
0.5 |
10P15 | |||||
|
LMZ-10 |
300/5 |
0.2/10P15 |
10 |
10 |
10 |
(10P10) |
|
|
|
400/5 | ||||||||
|
500/5 | ||||||||
|
600/5 | ||||||||
|
750/5 | ||||||||
|
800/5 | ||||||||
|
1000/5 | ||||||||
|
LMZD2-10 |
1200/5 |
0.2/10P15 |
15 |
30 |
40 |
40 | ||
|
1500/5 | ||||||||
|
2000/5 |
20 |
50 |
50 |
50 | ||||
|
3000/5 | ||||||||
|
4000/5 | ||||||||
|
5000/5 | ||||||||
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王有利
- 电话：0577-27873889
- 传真：0577-62781000
- 手机：18358770187
- QQ ：
供应LM-6、LM-10浇注式电流互感器
信息内容：LM-6、10本型电流互感器为单匝母线全封闭式，铁芯采用优质冷轧硅钢片卷绕而成。二次线圈沿圆周均匀地绕在铁芯上，无一次母线，亦不附有夹紧母线装置。 本型电流互感器用环氧树脂混合浇注成形，在浇注体上的标志P1是一次母线的起端，二次线圈的起端和终端分别标以S1和S2。 技术数据： 额定一次电流：50-630A； 额定二次电流：5A；额定负荷及准确级：15VA 5P10/3； 额定绝缘水平：12/42/75kV；额定频率：50Hz； 功率因数：COSΦ=0.8（滞后）；环境条件： 安装地点海拔高度不超过1000米； 环境温度： ：40℃ 日平均不超过30℃ ：-5℃； 大气条件：大气中无严重的污秽
供应LRZ-10浇注式电流互感器价格
信息内容：LRZ-10型 电流互感器概述 一、概述本系列电流互感器，适用于额定频率50、60Hz额定电压为35kV及以下户内装置的交流线路中作电流、电能测量及继电保护之用.本系列产品是采用环氧树脂一次性浇注成形的全封闭免维护产品。具有抗短路能力强、精度高等优点. 二、结构简介 电流互感器一次线圈和二次线圈为链形结构,。计量级铁芯采用超微晶合金，保护级铁芯采用优质硅钢片卷制，二次导线均匀绕制在铁芯上。一次线圈采用优 质软质铜带或玻璃丝漆包线卷制而成.浇注体用螺栓固定在安装底座上。浇注体上贴有铭牌。底板上有四个螺孔供用户安装使用。底板上有专用接地螺栓. 三、适用条件 1、设备种类：户内 2、安装地点的海拔不超过1000m； 3、环境温度：-5—+40℃； 4、污秽等级：Ⅲ级 5、气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质. 四、技术数据 1、产品符合IEC和GB1208-97《电流互感器》； 2、额定绝缘水平：40.5/95/200kV； 3、额定频率：50、60Hz； 4、额定二次电流：1A、5A； 5、负荷功率因数：COSφ=0.8（滞后）； 6、产品允许在120%的额定电流下长期运行
