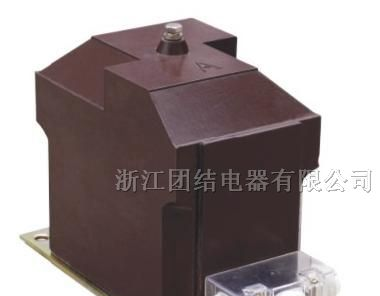

供应JSZJ-10、JSZJ-6电压互感器
| 价 格： | 1.00 | |
| 型号/规格： | 户内浇注式 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 15A | |
| 额定电压： | 10000V | |
| 外形尺寸： | 365mm |
JSZJ-6\10本型电压互感器为环氧树脂浇注绝缘、户内型产品。适用于交流50Hz，10kV及以下三相线路，中性点非有效接地系统中，供测量电压、电能和功率以及继电保护用。
结构简介
本型电压互感器为半浇注式，体积小，气候适应性强。互感器铁芯采用带有旁铁轭的芯式结构，采用优质冷轧硅钢片叠装成长方形，露在空气中。其一次、二次及剩余电压绕组同心地绕在一起，用环氧树脂浇注成型，三个浇注固定在一起，一次绕组为全绝缘，电压互感器联接组Y0/Y0/△-12-11（辅助二次线圈接成开口三角形）
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王有利
- 电话：0577-27873889
- 传真：0577-62781000
- 手机：18358770187
- QQ ：
供应JSZV1-10R电压互感器价格
信息内容：JSZV1-10R本型电压互感器为三相、户内型产品，适用于额定频率50Hz、额定电压10kV及以下电力系统中，作电压、电能测量及继电保护用。 结构简介 本型电压互感器带熔断器保护，“V”型接线成为三相，（接线如下图）也可作两台单相单独使用。该型产品除二次输出电压100V供测量外，也可带220V操作电压供操动机构电源用。 本型电压互感器为环氧树脂浇注绝缘、全封闭结构，铁芯采用优质冷轧硅钢片卷绕而成，连同一次及二次绕组浇注成整体，具有优良的绝缘性能和防潮、防污秽能力。一次绕组A、C相各配有一支与互感器短路承受能力相匹配的熔断器，有效保护互感器在电网出现故障时不被烧毁。熔断器装在一次绕组出线端子内部，更换方便。只需取出前端橡皮帽及螺帽即可取出或装入熔断器。互感器底部的安装板上有四个安装孔。 使用范围及工作条件 1、海拔高度不超过1000米； 2、周围气温变化不超过：-5℃～+40℃； 3、相对湿度不大于80%； 4、无腐蚀性的气体、蒸气或沉降物的地方； 5、无导电尘埃（炭末、金属末等）的地方； 6、不可能发生火灾或爆炸危险的地方； 7、无强烈的震动或撞击的地方。
供应JDZX10-10优质电压互感器厂家
信息内容：JDZX10-10,REL-10型电压互感器为单相双线圈、环氧树脂浇注绝缘、户内型产品。适用于交流50HZ、10kV及以下线路中，供测量电压、电能和功率以及继电保护、自动装置和信号装置用。 JDZX10-10,REL-10型电压互感器为单相三线圈、环氧树脂浇注绝缘、户内型产品。适用于交流50HZ、10kV及以下中性点不直接接地系统中，供测量电压、电能和功率以及继电保护、自动装置和信号装置用。 结构简介 本型电压互感器为全封闭绝缘结构，体积小，气候适应性强、耐污秽及潮湿。一次线圈、二线线圈和辅助线圈（JDZX10-10,REL-10型）同心地绕在一起，用环氧树脂浇注成型。铁芯采用优质冷轧硅钢片，并与金属底板相连。 JDZX10-10,REL-10型电压互感器一次线圈的出线端子标志为A、N，基本二次线圈的出线端子标志为a、n。 JDZX10-10,REL-10电压互感器一次线圈的出线端子标志为A、N，基本二次线圈的出线端子标志为a、n，辅助二次线圈的出线端子标志为da、dn。 JDZX10-10,REL-10型电压互感器可用于单相及三相线路。当用于三相线路时，可用两台互感器接成V型，也可用三台互感器接成Y型，此时二次线圈额定电压为100/3伏。
