供应LCWD1-35优质电流互感器厂家
| 价 格： | 1.00 | |
| 型号/规格： | 户外油浸式 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 45A | |
| 额定电压： | 35000V | |
| 外形尺寸： | 365mm |

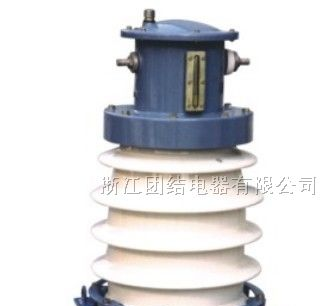

本型电流互感器为链式、瓷绝缘、户外型产品。造用于交流50Hz、35kV线路中，供电流、电能和功率测量以及继电保护用。
结构简介
本型互感器具有2个环氧铁芯（一个0.5级和一个10P级），每个铁芯外面绕有二次线圈，一次线圈穿过铁芯与二次线圈构成“8”字形的链状。整个链状线圈放置在注满变压器油的瓷箱中。瓷箱上部装有储油柜，油柜正面装有油位表，油柜两侧装有一次线圈的出线端P1及P2，P2与油柜直接连通以防电晕产生。底座下面有4个小瓷套将两对二次线圈出线引出，并将其固定在中部小门内的接线板上。小门内下面有小管，二次接线可由此管从外面此入。
技术数据
（1） 额定一次电流150~1500A；
（2） 额定二次电流：5A；
（3） 准确级组合：0.2/10P、0.5/10P级；
（4） 额定绝缘水平：40.5/95/185kV
