厂家直销：ZW8-12户外真空断路器

价格：		888.00
型号/规格：		ZW8-12
品牌/商标：		东扬

详细介绍
企业详情

型号	ZW8-12型户外真空断路器	极数	3P
额定频率	50-60（Hz）	额定绝缘电压	12K（V）
灭弧方式	真空断路器	机械寿命	2（万次）
产品认证	CCC

dzsc/18/4792/18479233.jpg

CQC ISO9000 用来开断关合农网，城网和小型电力系统的负荷电流

ZW8-12系列真空断路器为额定电压12KV，三相交流50Hz的高压户外开关设备，主要用来开断关合农网，城网和小型电力系统的负荷电流，过载电流短路电流，该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC 绝缘材料相间绝缘及对地绝缘，性能可靠，绝强度高。
　　ZW8-12是由ZW8-12断路器与隔离刀组合而成的称为组合断路器，可作为分段开关使用。
本系列产品的操作机构CT23型弹簧储能操作机构，分为电动和手动而成。

主要技术参数

序号	名称		单位	数据
				6.3KA	12.5KA	20KA
1	额定电压		KV	12
2	工作电压		KV	12
3	额定电流		A	630
4	额定短路负载开断电流		KA	6.3	12.5	20
5	额定短路关合电流		KA	16	31.5	50
6	额定峰值耐受电流		KA	16	31.5	50
7	额定短时1min耐受电流		KA	6.3	12.5	20
8	额定绝缘水平	工频耐压	KV	42
		雷电冲击耐压		75
9	额定操作顺序		KV	分-0.3S-合分-180S-合分
10	机构寿命		次	10000
11	额定短路开断电流开关次数		次	20
12	操作机构额定合闸电压		V	110，220
13	操作机构额定分闸电流		V	110，220
14	触头开柜		mm	11±1
15	超行程（触头弹簧压缩长度）		mm	3+1.0-0.3
16	三相分，合闸不同期性		ms	≤2
17	触头合闸弹跳时间		ms	≤2
18	平均分闸速度		m/s	1.0±0.2
19	平均合闸速度		m/s	0.7±0.15
20	分闸时间	操作电压下	s	0.015-0.05
		操作电压下		0.03-0.06
21	合闸时间		s	0.025-0.05
22	各相主回路电阻		цΩ	≤120
23	动静触头允许磨损累计厚度		mm	3

外形图

dzsc/18/4792/18479233.jpg

CQC ISO9000 用来开断关合农网，城网和小型电力系统的负荷电流

主要技术参数

序号	名称		单位	数据
				6.3KA	12.5KA	20KA
1	额定电压		KV	12
2	工作电压		KV	12
3	额定电流		A	630
4	额定短路负载开断电流		KA	6.3	12.5	20
5	额定短路关合电流		KA	16	31.5	50
6	额定峰值耐受电流		KA	16	31.5	50
7	额定短时1min耐受电流		KA	6.3	12.5	20
8	额定绝缘水平	工频耐压	KV	42
		雷电冲击耐压		75
9	额定操作顺序		KV	分-0.3S-合分-180S-合分
10	机构寿命		次	10000
11	额定短路开断电流开关次数		次	20
12	操作机构额定合闸电压		V	110，220
13	操作机构额定分闸电流		V	110，220
14	触头开柜		mm	11±1
15	超行程（触头弹簧压缩长度）		mm	3+1.0-0.3
16	三相分，合闸不同期性		ms	≤2
17	触头合闸弹跳时间		ms	≤2
18	平均分闸速度		m/s	1.0±0.2
19	平均合闸速度		m/s	0.7±0.15
20	分闸时间	操作电压下	s	0.015-0.05
		操作电压下		0.03-0.06
21	合闸时间		s	0.025-0.05
22	各相主回路电阻		цΩ	≤120
23	动静触头允许磨损累计厚度		mm	3

外形图

dzsc/18/4792/18479233.jpg

CQC ISO9000 用来开断关合农网，城网和小型电力系统的负荷电流

主要技术参数

序号	名称		单位	数据
				6.3KA	12.5KA	20KA
1	额定电压		KV	12
2	工作电压		KV	12
3	额定电流		A	630
4	额定短路负载开断电流		KA	6.3	12.5	20
5	额定短路关合电流		KA	16	31.5	50
6	额定峰值耐受电流		KA	16	31.5	50
7	额定短时1min耐受电流		KA	6.3	12.5	20
8	额定绝缘水平	工频耐压	KV	42
		雷电冲击耐压		75
9	额定操作顺序		KV	分-0.3S-合分-180S-合分
10	机构寿命		次	10000
11	额定短路开断电流开关次数		次	20
12	操作机构额定合闸电压		V	110，220
13	操作机构额定分闸电流		V	110，220
14	触头开柜		mm	11±1
15	超行程（触头弹簧压缩长度）		mm	3+1.0-0.3
16	三相分，合闸不同期性		ms	≤2
17	触头合闸弹跳时间		ms	≤2
18	平均分闸速度		m/s	1.0±0.2
19	平均合闸速度		m/s	0.7±0.15
20	分闸时间	操作电压下	s	0.015-0.05
		操作电压下		0.03-0.06
21	合闸时间		s	0.025-0.05
22	各相主回路电阻		цΩ	≤120
23	动静触头允许磨损累计厚度		mm	3

外形图

dzsc/18/4792/18479233.jpg

温州市东扬电气有限公司市场部

公司信息未核实

所属城市：浙江温州
[联系时请说明来自维库仪器仪表网]
联系人： 计磊
电话：0577-61739266
传真：0577-61739267
手机：13868785694
QQ ：

公司相关产品

厂家直销：ZW32-12/630A 户外柱上高压真空断路器

信息内容：

型号 ZW32-12/630A-20 极数 2P 额定频率 50（Hz）额定绝缘电压 12K（V）灭弧方式真空断路器机械寿命 2（万次）产品认证 CCC ZW32-12户外柱上真空断路器 dzsc/18/4792/18479237.jpg 产品概述ZW32型户外柱上真空断路（以下）为额定电压12KV，三相交流50Hz的户外高压配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于城市、农村电网建设改造及频繁操作的场所。使用环境条件1、海拔：≤2000m及以下；2、周围空气温度：上限+30℃，下限-40℃；3、风压不超过700Pa(相当于风速34m/s)；4、振幅：无常性剧烈震动；结构特点1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。4、操动机构采用小型化弹簧操动机构，储能电机功率小，分合...

详细内容>>

厂家直销：ZW32-12系列户外柱上高压真空断路器

信息内容：

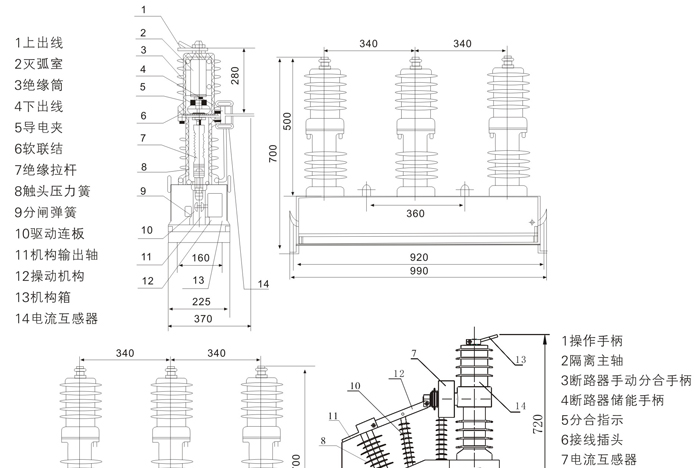

型号 ZW32-12系列户外高压真空断路器极数 2P 额定频率 50（Hz）额定绝缘电压 12K（V）灭弧方式真空断路器机械寿命 10000（万次）产品认证 ISO9001 ZW32-12系列户外高压柱上真空断路器 dzsc/18/4792/18479239.jpg 概述 ZW32-12系列户外交流高压真空断路器(以下简称断路器)为额定电压12KV、三相交流50Hz的户外配电设备。主要用于开断、关合电子系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作场所。也可作为电网的分段开关，加装控制器后，可实现配网自动化。型号及其含义 dzsc/18/4792/18479239.jpg 主要技术参数序号项目单位参数 1 额定电压 kV 12 2 额定频率 Hz 50 3 额定电流 A 630 4 额定短路开断电流 kA 20 5 额定峰值耐受电流(峰值) kA 50 6 额定短时耐受电流 kA 20 7 额定短路关合电流(峰值) kA 50 8 机械寿命次 10000 9 额定短路开断电流开断次数次 30 10 工频耐受电压(1min);(湿)(干)相同、对地/断口 kV 42/48 ...
