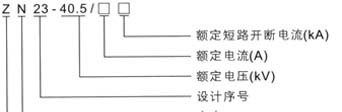

| 型号 |
ZN85-40.5/T□-□(3AV3)型户内高压真空断路器 |
极数 |
3P |
| 额定频率 |
50（Hz） |
额定绝缘电压 |
42K（V） |
| 灭弧方式 |
真空断路器 |
机械寿命 |
10000（万次） |
| 产品认证 |
ISO9001 |
|
|
dzsc/18/4792/18479218.jpg
|
|
| dzsc/18/4792/18479218.gif |
概述 |
|
ZN85-40.5/T□-□(3AV3)型户内高压真空断路器适用于三相交流50Hz、40.5KV系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流故障电流之用，并适用于频繁操作场合。
本断路器采用上下布置结构，有效地降低断路器的深度。并采用复合绝缘结构、三相灭弧室和相联带电体由三只独立的环氧树脂绝缘罩壳相隔离，采用复合绝缘结构之后，断路器满足正常运行条件下的空气距离和爬距要求，并有效地减少了断路器的体积，主导电回路真空灭弧室和动静导电联接安装在绝缘筒内，使相间仅为300mm。主回路电气连接全部采用固定连接具有很高的可靠性。 | |
|
| dzsc/18/4792/18479218.gif |
使用环境条件 |
| dzsc/18/4792/18479218.gif |
技术参数 |
|
序号 |
项 目 |
单位 |
技 术 参 数 |
|
1 |
额定电压 |
KV |
40.5 |
|
2 |
额定电流 |
A |
1250 |
1600 |
2000 |
|
3 |
额定短路开断电流 |
KA |
25 |
31.5 |
25 |
31.5 |
|
4 |
动稳定电流(峰值) |
KA |
63 |
80 |
63 |
80 |
|
5 |
4S热稳定电流 |
KA |
25 |
31.5 |
25 |
31.5 |
|
6 |
额定短路关合电流(峰值) |
KA |
63 |
80 |
63 |
80 |
|
7 |
额定短路电流开断次数 |
次 |
20 |
|
8 |
额定操作顺序 |
|
0-03s-Co-180s-Co |
|
9 |
额定绝缘水平 |
1min工频耐压 |
KV |
95 |
|
雷电冲击耐压(峰值) |
185 |
|
10 |
机械寿命 |
次 |
10000 |
|
11 |
额定单个电熔器组开合电流 |
A |
630 |
|
12 |
额定单个背对背电熔器组电流 |
A |
400 |
|
13 |
储能电机额定电压 |
V |
AC、DC：110 ；220 |
|
14 |
储能电机额定功率 |
W |
＜115（110V） ＜210（220V） |
|
15 |
储能电机储能时间 |
S |
≤15 |
|
16 |
合分闸线圈额定电压 |
V |
DC：110 ；220 |
|
17 |
合分闸线圈额定电流 |
A |
2.3（110V） ＜1.77（220V） |
|
18 |
过流脱扣器额定电流 |
A |
5 |
|
19 |
触头开距 |
MM |
20±2 |
|
20 |
触头接触行程 |
MM |
7.5±1.5 |
|
21 |
三相合分不同期性 |
MS |
≤2 |
|
22 |
触头合闸弹跳时间 |
MS |
≤3 |
|
23 |
主回路电阻(不包括触臂) |
μΩ |
≤40 | |
| dzsc/18/4792/18479218.gif |
安装示意图 |
| dzsc/18/4792/18479218.jpg |
