无线传输扭矩传感器 智能扭矩传感器报价 选型
| 价 格： | 面议 | |
| 型号/规格： | ZRN-FS无线传输扭矩传感器 | |
| 品牌/商标： | 中瑞能 |
| ∷产品简介∷ | |
| 概述: 转轴的扭矩测量一直是一个难解决的问题，为此我公司组织人员开发出了这款可直接在线接测的无线扭矩传感器。ZRN-FS无线扭矩传感器使用简单方便，直接在被测轴上安装传感器，无需拆卸、改变现场被测旋转轴的机械结构，采用无线传输到网关或路由节点，使用采集控制软件内的应变扭矩转换公式，计算出扭矩值。对于长期监测应用，也可以在节点内嵌入转换算法，直接传输扭矩值。本扭矩传感器极大地节约了测试中由于反复布设有线数据采集设备而消耗的人力和物力，无线数字信号传输方式消除了长电缆传输和集流环带来的噪声干扰，整个测量系统具有极高的测量精度和抗干扰能力。传感器可以组成无线传感器网络，支持上千个测点同时进行测量。广泛应用于工业旋转机械设备扭矩、功率测量和在线监测。 结构紧凑，体积小巧。每个通道内置有高精度120-1000Ω桥路电阻和放大调理电路，可以方便地由软件自动切换选择1/4桥，半桥，全桥测量方式。节点同时支持2线和3线输入方式，桥路自动配平。节点的空中传输速率可以达到250K BPS，有效实时数据传输率达到4K SPS，有效室内通讯距离可达300米。节点设计有专门的电源管理软硬件，在实时不间断传输情况下，节点功耗仅30mA，使用普通9V电池，可连续测量几十个小时。对于长期监测应用，以5分钟间隔发送一次扭矩值，数年不需要更换电池，大大提高了系统的免维护性。 本产品的主要特点 1. 安装方便：采用直接安装，无需拆卸、修改现场被测旋转轴的机械结构； 2. 易于使用：适用于各种尺寸的轴,测量不受量程大小、转速高低限制； 3. 无线数字传输：可靠、低噪声； 4. 调零拨动开关； 5. 满量程调整：允许将输出信号量程调到合适值； 6. “有效数据"指示灯：确定输出信号的有效性； 7. 8通道：多个系统同时工作而互不干扰； 8. 7档增益：将应变/扭矩信号放大到最合适的电平。 技术指标 发射机 ● 传感器：4桥臂惠斯通电桥应变计（标准为350欧 型）； ● 桥压激励：5.0 VDC； ● 传感器及电源连接方法：螺钉端子块； ● 电源输入：7.5-12 VDC；接350欧桥路时电流为60mA ； ● 发射频率：903-922 MHz； ● 电池寿命：12小时（9V锂电，350欧桥路，25℃环境温度） ● 发射距离： >20英尺； ● 离心加速度（稳态）：3000g（即转速为6500RPM、直径为5英寸轴的表面离心加速度）； ● 工作温度：0-70℃； dzsc/18/4777/18477720.jpg |
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李晶晶
- 电话：010-57117771
- 传真：010-58857017
- 手机：13161862304
- QQ ：
北京万向轴扭矩传感器 扭矩传感器工作原理（图）
信息内容：产品简介∷ ZRN509万向轴动态扭矩传感器的使用：万向轴扭矩参数的精确测量一直是业界人士颇为头痛的一个问题，人们长期以来一直在探索盘扭矩测量的方法：我公司经过和业界人士的讨论，经过多次现场使用，开发了ZRN509万向轴本安防爆扭矩传感器，使得在上述情况下有了一个解决方案。一、ZRN509万向轴扭矩传感器的特点1、 测量位置和方法完全能反映转盘扭矩的真实情况 大多数机械驱动的钻机，连接转盘总是通过一根万向传动轴来实现的，只要把该万向轴上的扭矩测量出来再乘上转盘的传动比就可以得到真正的转盘输出扭矩了。2、 测量精度高 由于采用了测扭应变片直接粘贴在轴上，使得测出的扭矩信号的误差极小，一是得益于成熟的测扭应变技术可以把非扭转应力基本排除，二是得益于万向轴本身的结构使得轴体所受的轴向力和弯矩极小。3、 非接触传递电源和信号 由于传动轴上有处理应变信号的电路要随轴旋转，这部分电路能源的取得和处理后信号的输出，该传感器都采用了非接触方式的传递，这一特点是该传感器能否投入实际使用的关键。以往也有类似的测量转轴扭矩的传感器是通过电刷和集流环来传递信号和能源的，但是使用时间长了就会发生接触不良和信号噪声增大...
静态双法兰扭矩传感器 静态扭矩传感器 详细参数（图）

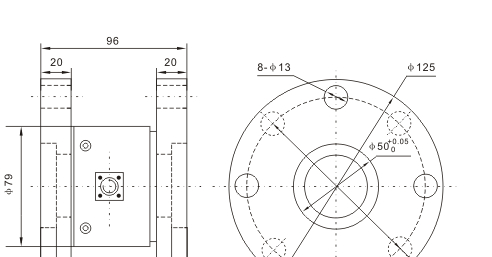

信息内容：产品简介∷ ZRN501D静态双法兰扭矩传感器用途与特点适用与静态、非连续旋转的扭矩力值的测量与控制量程：1000，2000，3000，5000N.m 额定载荷 1000～5000N.m 综合精度 0.1 0.2 0.3（线性+滞后+重复性） 灵敏度 1.0～1.5 mV/V 蠕变 ±0.05 ％F·S/30min 零点输出 ±1％F·S 零点温度影响 ±0.05 ％F·S/10℃ 输出温度影响 ±0.05 ％F·S/10℃ 工作温度 -20℃～+65℃ 输入阻抗 380±10 Ω 或 750±30 Ω 输出阻抗 350±3 Ω 或 700±5 Ω 绝缘电阻 〉5000 MΩ 安全过载 150％ F·S 供桥电压 10VDC、12VDC、24VDC 输出信号 mv/v、4-20mA、1-5V、0-5v 接线方式 电源（+）红线 电源（-）绿线 输出（+）黄线 输出（-）白线 ZRN500-3双法兰静态扭矩传感器尺寸图： dzsc/18/4777/18477723.jpg
