供应ZRN-WBQ导轨式温度变送器

价格：		1.00
型号/规格：		ZRN-WBQ导轨式温度变送器
品牌/商标：		中瑞能

详细介绍
企业详情

ZRN-WBQ导轨式温度变送器

加入时间：2000-7-26 11:59:08

dzsc/18/4771/18477124.bmp

∷产品简介∷

性能简介
本产品与单元组合仪表及DCS,PLC等系统配套使用，输入单路或双路热电偶、热电阻信号，并经运算、线性化、干扰抑制等处理后，变送输出隔离的单路或双路的线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。可广泛应用于油田、石化、制造、电力、冶金等行业的自控工程之中。
技术指标

输入信号类型	热电偶：K、E、S、B、J、R、N、T 热电阻：Pt100、Cu100、Cu50、BA1、BA2
系统传输准确度：	±0.2%×F·S
冷端温度补偿准确度：	±1℃（预热时间10分钟）
测量热电阻时允许的引线电阻：	≤30Ω
温度飘移：	±0.01%×F·S/℃（100ppm）
电流输出允许外接的负载阻抗：	4-20mA输出时0~550Ω；0-10mA输出时0~1.1kΩ，
绝缘强度(输入/输出/电源之间)：	不小于2000V.dc,不小于1500V.ac
绝缘阻抗(电源/输入/输出之间):	不小于100MΩ（1分钟）
工作中允许大气压力:	80-106kPa
允许连续工作的环境温度:	-10-+55℃
工作中允许相对湿度 :	10-90％RH（40℃时）
供电电源：	交流：AC 95~265V；直流：DC 16~28V
输入功率：	0.9~1.8W(与型号有关)
外型尺寸：	宽×高×深(22.5×100×115mm)

外形尺寸/安装方法

外形尺寸：宽×高×深：22.5×100×115mm
安装方法：35mm导轨式安装，安装时请注意垂直安装，以利于仪表内部热量散发

dzsc/18/4771/18477124.gifdzsc/18/4771/18477124.jpg	dzsc/18/4771/18477124.jpg
外形尺寸图	垂直安装示意图

1、温度变送器选型

型号										说明
ZRN-WBQ	□	□	□	□	-□	（）	□	-□	-□
输入通道数	1 2									单路输入双路输入
变送器类型		TC TR								热电偶温度变送器热电阻温度变送器
路输出类型			□							见输出类型表
第二路输出类型				□						见输出类型表
路输出类型					□					见输入信号类型
第二路输出类型						□				见输入信号类型
变送温度范围							（）			设置变送输出温度范围
供电方式								T W		AC90～265V（开关电源） DC24V（开关电源）
测量精度									B	0.5%FS（可省略） 0.2%FS（请注明）

输出代码	功能	输出代码	功能
1	输出为1～5V	6	RS-485通讯
2	输出为4～20mA	7	特殊规格
3	继电器报警输出	0	无输出

接线图

dzsc/18/4771/18477124.jpgdzsc/18/4771/18477124.jpgdzsc/18/4771/18477124.jpg　

输入单路或双路热电偶、热电阻信号，变送输出隔离的单路或双路线性的电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。
技术特点:
　　本产品采用了先进的数字化技术，具备了传统模拟仪表所不具备的多项先进性能，在对高、低频干扰信号的抑制方面均有着优异表现，即使在大功率变频控制系统中依然能够可靠应用，同时，数字化技术的应用彻底克服了传统温度变送器线性差的缺点，内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术，并符合IEC61000-4-4：1995中所规定的第四类（恶劣工业现场）环境对产品的抗电磁干扰要求，这一系列技术的应用使产品的稳定性和可靠性得到科学的保证。
一、产品概述
ZRN-WB系列温度变送器是一款优质的24VDC供电，二线或三线制输出的变送器。此款温度变送模块采用集成电路，将热电阻或热电偶的信号放大并转换成标准电流或电压信号。具有如下特点：可直接安装在传感器接线盒内，可远传，精度高，抗干扰，稳定性好，导轨式密集安装。该系列产品广泛应用于工业控制各领域。
二、工作原理
温度传感器受温度影响产生电阻或电势效应，经转换产生一个电压信号。此信号经运算放大后输出与量程相对应的4-20mA或0-10mA电流或0-5V 0-10V电压信号。
三、主要技术性能
1.热电阻测量范围：Pt100 -200－600℃ Cu50 -50－150℃ 可输出4－20mA 0－10mA 0-5V
2.热电偶测量范围：K分度：0－1200℃，E分度：200－800℃ 可输出4-20mA
3.测量精度：热电阻，±0.2％，±0.3％热电偶，1％，；冷端补偿精度±0.2％/60℃
4.温度漂移：精品级温漂<±0.01％℃,年漂移<±0.5％℃ 普通工业级温漂<±0.025％℃
5.温度范围：-20－70℃
6.供电电压：24VDC ±10％（4-20mA电流型变送器工作电压需要10V余下可供负载使用），电压输出型的供电电压高出输出电压4V即可工作（如0-5V，9V供电即可）一般分为12V及24V两种供电。
7.负载能力：（4-20 mA电流型）0-600欧姆，电压变化影响<±0.015％V,电压型输出电流<3mA
8.环境湿度：<85％且无腐蚀性

北京中瑞能技术有限公司

公司信息未核实

所属城市：北京北京市
[联系时请说明来自维库仪器仪表网]
联系人： 王冲
电话：010-57117890
传真：010-58857017
手机：15300052890
QQ ：

公司相关产品

供应ZRN-WS-A 壁挂式温湿度传感器

信息内容：

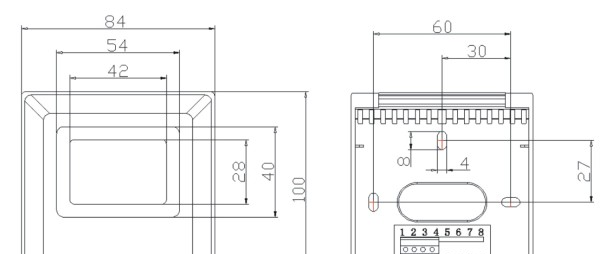

ZRN-WS-A 壁挂式温湿度传感器加入时间：2000-2-17 9:43:18 dzsc/18/4771/18477126.jpg ∷产品简介∷ 特点与用途： ZRN-WS-B 型温湿度传感器、温湿度变送器为壁挂式传感器，比ZRN-WS-A型传感器多了现场液晶显示的功能，适用于（-40～80）℃空间环境下的温湿度监测，输出方式可选为电流、电压并可带LCD显示，湿度传感器部分采用高精度湿敏电阻元件，温度部分采用进口铂电阻Pt100作为感温元件,使产品具有灵敏度高，稳定性好，准确度高和使用寿命长等优点。广泛应用于图书、档案馆、超市、生产车间、工业自动化、HVAC暖通空调、医药化工、通讯机房、环境监测、洁净厂房、智能楼宇、电信基站 ◆ 全量程模拟量输出线性好。 ◆ 宽量程精度高、稳定性好，年漂移量小。 ◆ 一致性好、使用寿命长。 ◆ 响应速度快、温度系数小。 ◆ 互换性好，传感器可以互换。 ◆ 长期过饱和下脱湿快。 ◆ 实用方便，性价比高。产品结构图： dzsc/18/4771/18477126.jpg 外形尺寸： dzsc/18/4771/18477126.jpg ZRN-WS-B 壁挂式温湿度变送器 S口输出信号 1、（0～5）VDC 2、（0～10V）DC 3、（三线制）...

详细内容>>

供应ZRN-WS-A温湿度传感器

信息内容：

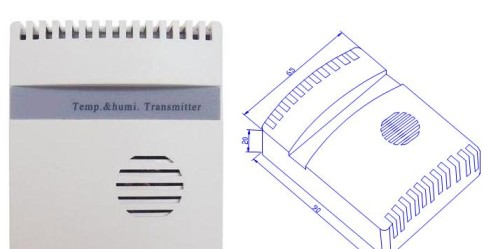

ZRN-WS-A温湿度传感器加入时间：2000-2-17 9:47:28 dzsc/18/4771/18477127.jpg ∷产品简介∷ 型　　　号： ZRN-WS-A 经济型温湿度变送器特点与用途： ZRN-WS-A 经济型温湿度传感器、变送器为壁挂式，适用于（0～50）℃空间环境下的温湿度监测。湿度传感器采用具有专利技术的固态聚合物结构的湿敏电容元件，而温度部分采用进口铂电阻Pt100作为感温元件,使产品具有响应速度快，稳定性好和使用寿命长等优点。广泛应用于图书、档案馆、超市、生产车间、工业自动化、HVAC暖通空调、医药化工、通讯机房、环境监测、洁净厂房、智能楼宇、电信基站等良好环境的温湿度测量。 ◆ 价格低 ◆ 低漂移 ◆ 一致性好、使用寿命长。 ◆ 响应速度快、温度系数小。 ◆ 互换性好，传感器可以互换。 ◆ 长期过饱和下脱湿快。 ◆ 实用方便，性价比高，可做单温度或单湿度输出。产品结构图： dzsc/18/4771/18477127.jpg 外形尺寸： ZRN-WS-A 经济型温湿度传感器（温湿度或者温度、湿度任选） S 输出信号两线制（4～20）mA T 温度范围 0～50℃ H 湿度准确度 ...
