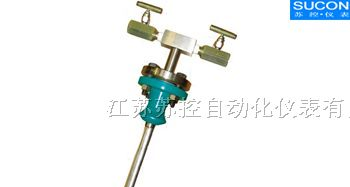

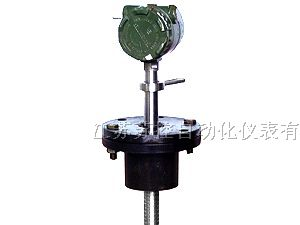

供应威力巴流量计SC-LGBW

价 格: 面议
型号/规格:SC-LGBW
品牌/商标:sucon

SC-LGBW威力巴流量计是匀速管流量计的一种,属于差压式流量计。当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。威力巴流量计采用了完全符合空气动力学原理的工程结构设计,是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件。

威力巴流量计众多巴类流量计的一种,根据测量管的形状、材质与开孔取压方式的不同,我公司主要生产阿牛巴流量传感器、威力巴流量传感器与德尔塔巴流量传感器。

一、威力巴流量计用途:

威力巴流量计适用于气体、液体和蒸汽的高精度流量测量,是一种差压式、速率平均式流量传感器,通过传感器在流体中所产生的差压进行流量测量。威力巴流量计反映流体真实的流速,其精度达到± 1.0,重复性达± 0.1。威力巴的突出优点是:输出一个非常稳定、无脉动的差压信号。

1、探头的设计特点:

子弹头截面形状的探头能产生的压力分布,固定的流体分离点;位于探头侧后两边、流体分离点之前的低压取压孔,可以生成稳定的差压信号,并且有效防堵。内部一体化结构能避免信号渗漏,提高探头结构强度,保持长期高精度。

2、威力巴探头防堵塞设计:

威力巴流量探头以其卓越的防堵设计,彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端,使均速管流量探头的防堵水平达到了空前的高度。

探头高压取压孔不会被堵探头的前部形成高压区,压力略高于管道静压,阻止了颗粒进入。请注意:在探头的高压取压孔处流体的速度是零,没有物体会进入取压孔。开机时,流体在管道静压作用下,进入弯管,很快形成了压力平衡的状态。当压力平衡状态形成以后,流体在弯管进口处遇到高压,绕道而行,不再进入弯管中。

威力巴流量计的低压孔实现本质防堵一般情况下,灰尘、沙子和颗粒在涡街力的作用下,集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区,在涡街力的作用下,探头的低压取压孔很快地被涡流带来的杂质堵死。威力巴流量计的独特设计,使低压取压孔位于探头侧后两边,流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。

二、威力巴流量计的特点:

1、可测量多种介质,应用范围广泛;

2、精度高、量程比大;

3、探头取压孔本质防堵;

4、测量信号稳定、波动小;

5、管道压损低;

6、独有高强度的子弹头形单片双腔结构;

7、安装费用低,基本免维护;

8、可以在线安装和检修;

9、威力巴能够保证卓越的长期高精度:

.它不受磨损、污垢和油污的影响。

.结构上没有可移动部件。

.设计上排除了堵塞现象的发生。在探头前部,高静压区围绕着探头,使高压取压孔不会被堵塞。最重要的是,低压孔取在探头侧后两边,流体从表面斜掠而过,保护了低压孔不会被掠动,而其它的探头容易堵塞,因为它们的低压取压孔在杂质聚集的低压波动区域。

10、的安装费用
. 只需要进行几英寸的线条焊接,完成安装是非常简单和快捷的。

. 应用专用工具,可以实现带压在线安装。

. 全部的阀和各种仪器的接口只需进行简单的装配,需要非常低的装配费用。

11、 非常低的运行费用:

.它是一种非收缩节流的设计,作为一种插入式流量探头,威力巴的运行费用是的。

.威力巴流量计只产生非常低的性压力损耗,典型的少于0.7KPa

.一个孔板元件所产生的性压力损耗超过14KPa

.与孔板比较,威力巴的能量损耗降低了95

12、连续工作的威力巴从根本上杜绝了堵的可能,但是在以下情况下,威力巴仍要注意防堵:

.当引压管泄漏,探头高压平衡区遭到破坏,杂质中直径较小的颗粒就有可能进入取压孔。

.当管道处于停产时,由于分子的布朗运动,颗粒小的杂质有可能进入取压孔。

.系统频繁开停机,在高压区形成的瞬间,颗粒小的杂质有可能进入取压孔,日积月累,就有可能造成探头的堵塞。

. 介质中含有大量的焦油、藻类生物,或者含有纤维状的物质,也有可能造成探头的堵塞。

三、威力巴流量计主要技术指标:

1.测量精度:±1、重复精度:±0.1

2.适用压力:040MPa

3.适用温度:-180~+550

4.测量上限:取决于探头强度测量下限:取决于测量最小差压要求;

5.量 程 比:大于101

6.适用管径:38mm9000mm 圆管、方管;

7.适用介质:满管、单向流动的、单向的气体、蒸汽和粘度不大于10厘泊的液体;

注:威力巴的使用范围及其广泛,它大量用于各种气体、液体和蒸汽的测量,以下为典型应用介质。

1)气体/液体/蒸汽;

2)天然气/冷却水/饱和蒸汽;

3)压缩空气/锅炉水/过热蒸汽;

4)燃气/除盐水;

5)气体碳氢化合物/液体碳氢化合物;

6)热空气/低温液体;

7)发生炉气体/导热液体。

四、威力巴流量计的选型表:

项 目

代 码

说 明

SC-LGB



匀速管流量计

传感器类型

W



威力巴流量流量计

A



阿牛巴流量流量计

D



德尔塔巴流量流量计

介质类型

Y



液体

Q



气体

Z



蒸汽

流体温度



2



200

5



500

流体压力



1



1.6MPA

2



4.0MPA

3



6.3MPA

4



10.0MPA

5



25.0MPA

结构类型



1



Ⅰ型,详见3.2.1

2



Ⅱ型,详见3.2.2

3



Ⅲ型,详见3.2.3

4



Ⅳ型,详见3.2.4

5



Ⅴ型,详见详3.2.5

精度



1



1.0

2



1.5

3



2.5

连接方式



1



螺纹连接

2



法兰连接

口径



DN

用数字表示(公称通径)

附件(选配)



F

带可拆卸安装球阀



J

带截止阀



L

带冷凝管



S

带三阀组



CB

差压变送器



XJ

流量积算仪



BC

温压补偿带温度与压力传感器
