霍尔电流传感器ACS712ELCTR-05B-T
| 价 格： | 10.00 | |
| 型号/规格： | ACS712ELCTR-05B-T | |
| 品牌/商标： | Allegro |
ACS712: 带 2.1 kVRMS 电压绝缘及低电阻电流导体的全集成、基于霍尔效应的线性电流传感器 IC
Allegro® ACS712 可为工业、商业和通信系统中的交流或直流电流感测提供经济实惠且的解决方案。该器件封装便于客户轻松实施。典型应用包括电动机控制、载荷检测和管理、开关式电源和过电流故障保护。该器件不可用于汽车应用。
该器件具有的低偏置线性霍尔传感器电路，且其铜制的电流路径靠近晶片的表面。通过该铜制电流路径施加的电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过将磁性信号靠近霍尔传感器，实现器件度优化。的成比例电压由稳定斩波型低偏置 BiCMOS 霍尔 IC 提供，该 IC 出厂时已进行度编程。
当通过用作电流感测通路的主要铜制电流路径（从引脚 1 和 2，到 3 和 4）的电流不断上升时，器件的输出具有正斜率 (>VIOUT(Q))。该传导通路的内电阻通常是 mΩ，具有较低的功率损耗。铜线的粗细允许器件在可达 5× 的过电流条件下运行。传导通路的接线端与传感器引脚（引脚 5 到 8）之间电气绝缘。这让 ACS712 电流传感器 IC 可用于那些要求电气绝缘却未使用光电绝缘器或其它昂贵绝缘技术的应用。
ACS712 采用小型的表面安装 SOIC8 封装。引脚架镀采用 100% 雾锡电镀，可与标准无铅 (Pb) 印刷电路板装配流程兼容。在内部，该器件为无铅产品，倒装法使用当前豁免于 RoHS 的高温含铅焊球除外。器件在出厂装运前已完全校准
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 李先生/张先生/邱先生
- 电话：0755-82974086/82112685
- 传真：0755-82972731
- 手机：13430753545/13631676272
- QQ ：

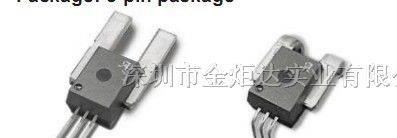

霍尔电流传感器ACS758ECB-200B-PFF-T，
信息内容：功能及优点 通过专利放大器和滤波器设计工艺实现行业的噪音性能 集成屏蔽可大幅减少因 dV/dt 信号导致电流导体至晶片的电容耦合，并可防止高端、高电压应用中的偏置漂移。 通过过温增益和偏置修正实现总输出误差减少 小型封装尺寸，安装简便 高可靠性的单片霍尔 IC 超低功率损耗：100 µΩ 内部传导电阻 绝缘设计可实现高电压系统中经济实惠的高端电流感测 3.0 至 5.5 V, 单电源操作 120 kHz 典型带宽 3 µs 输出上升时间，对应步进输入电流 输出电压与交流或直流电流成比例 出厂时精确度校准 极稳定的输出偏置电压 近零的磁滞 描述 Allegro® ACS758 电流传感器 IC 系列可为交流或直流电流感测提供经济实惠且精确的解决方案。典型应用包括电动机控制、载荷检测和管理、电源和直流至直流转换器控制、逆变器控制和过电流故障检测。 该器件由一个精确、低偏移的线性霍尔传感器电路组成，且其铜制的电流路径靠近晶片。通过该铜制电流路径施加的电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过将磁性信号靠近霍尔传感器，实现器件精确度优化。精确的、成比例输出电压...
霍尔电流传感器ACS758LCB-050B-PFF-T，
信息内容：功能及优点 通过专利放大器和滤波器设计工艺实现行业的噪音性能 集成屏蔽可大幅减少因 dV/dt 信号导致电流导体至晶片的电容耦合，并可防止高端、高电压应用中的偏置漂移。 通过过温增益和偏置修正实现总输出误差减少 小型封装尺寸，安装简便 高可靠性的单片霍尔 IC 超低功率损耗：100 µΩ 内部传导电阻 绝缘设计可实现高电压系统中经济实惠的高端电流感测 3.0 至 5.5 V, 单电源操作 120 kHz 典型带宽 3 µs 输出上升时间，对应步进输入电流 输出电压与交流或直流电流成比例 出厂时精确度校准 极稳定的输出偏置电压 近零的磁滞 描述 Allegro® ACS758 电流传感器 IC 系列可为交流或直流电流感测提供经济实惠且精确的解决方案。典型应用包括电动机控制、载荷检测和管理、电源和直流至直流转换器控制、逆变器控制和过电流故障检测。 该器件由一个精确、低偏移的线性霍尔传感器电路组成，且其铜制的电流路径靠近晶片。通过该铜制电流路径施加的电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过将磁性信号靠近霍尔传感器，实现器件精确度优化。精确的、成比例输出电压由稳定斩波型低偏置 BiCMOS 霍尔 IC 提供，...
